MAXIQ

Soudage a l’arc

MAXIQ

QUELQUE CHOSE DE DIFFÉRENT SUR LE MARCHÉ DU SOUDAGE

ÉQUIPEMENT HYBRID SYNERGIC^R MIG-MAG AVEC DEVIDORI SÉPARÉ

Ces générateurs représentent le meilleur choix dans tous les domaines industriels pour toutes les applications qualifiées, telles que les travaux de fabrication de moyenne et grande envergure, les chantiers navals.

MAXIQ

Excellente performance de soudage

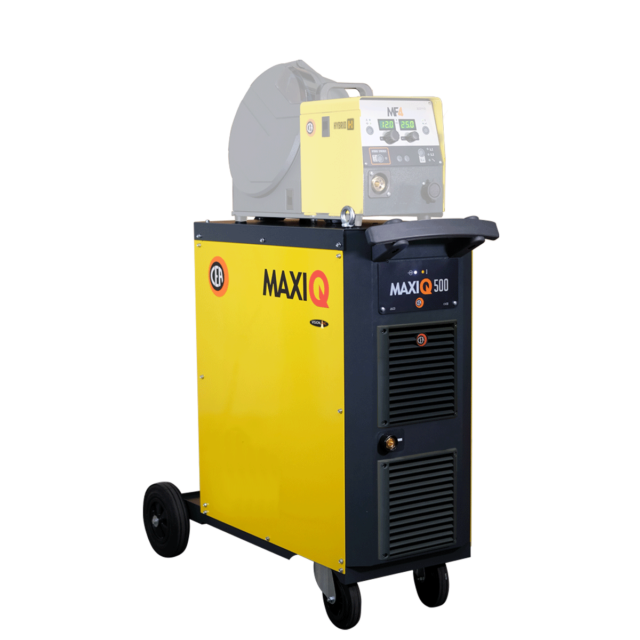

MAXIQ représente l’évolution logique de l’équipement MIG conventionnel à réglage à commutateur. Il est réalisé avec un onduleur moderne intégré dans une structure métallique robuste et il est géré par un contrôle numérique simple et innovant qui garantira toujours des performances de soudage de haute qualité.

Simple et solide

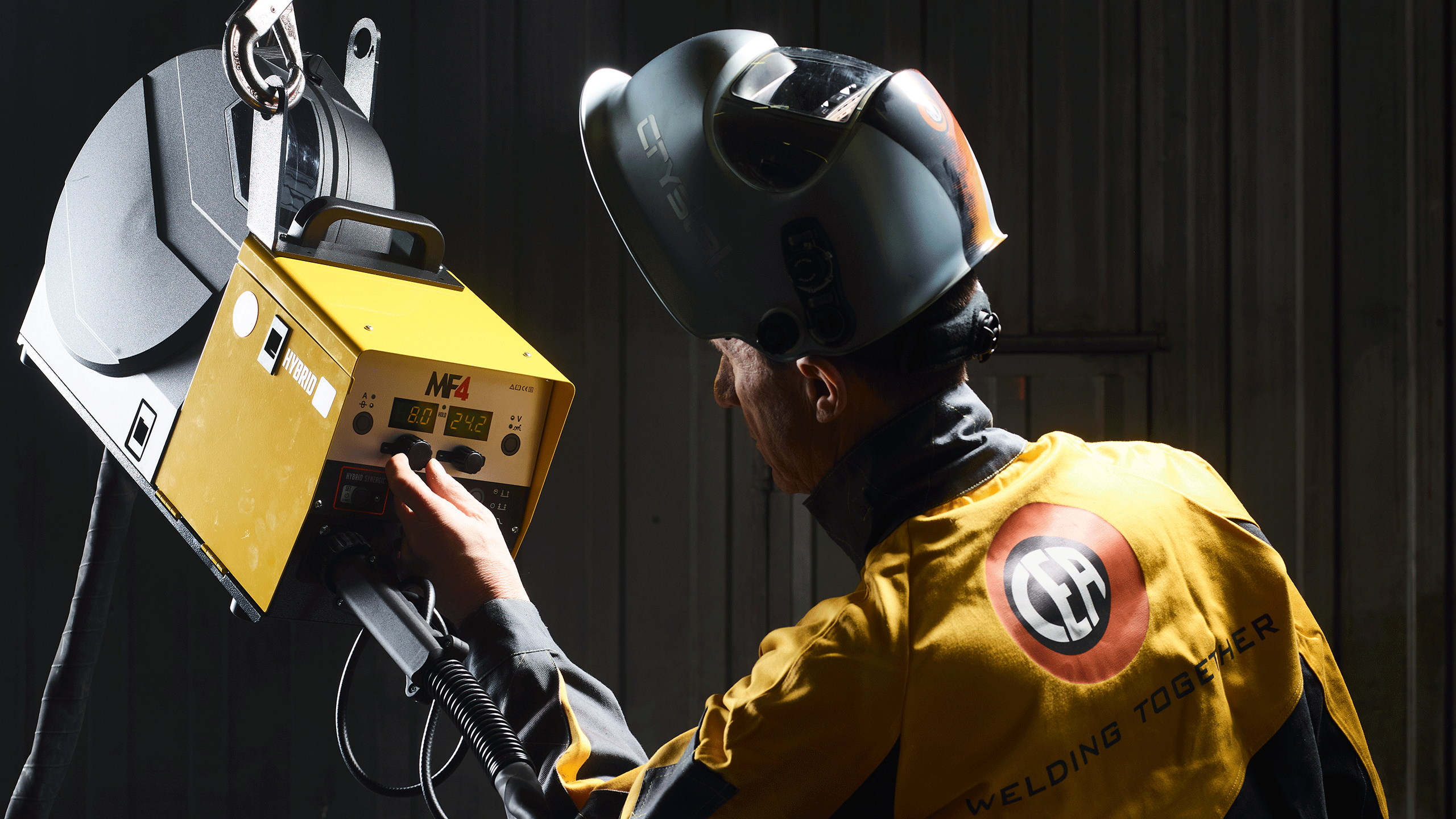

MAXIQ conserve la simplicité de réglage de l’équipement MIG conventionnel. En utilisant seulement deux boutons pour régler la tension et la vitesse du fil, il offre le plaisir de régler les paramètres de soudage comme vous le souhaitez ; avec MAXIQ, vous n’avez jamais besoin de programmes synergiques présélectionnés pour régler les paramètres à votre place.

Autres caractéristiques

Deux modes de soudage MIG/MAG : MANUEL et HYBRID SYNERGIC^R
Tous les paramètres sont contrôlés numériquement du dévidoir
touche « HYBRID SYNERGIC^R PRE SET » pour obtenir les meilleures soudages en fonction du matériau et du fil utilisés
« économie d’énergie » pour activer le ventilateur de refroidissement de le générateur et de l’eau de la torche uniquement lorsque cela est nécessaire
Excellent amorçage de l’arc
Contrôle du cratère final
Contrôle du BORN-BACK

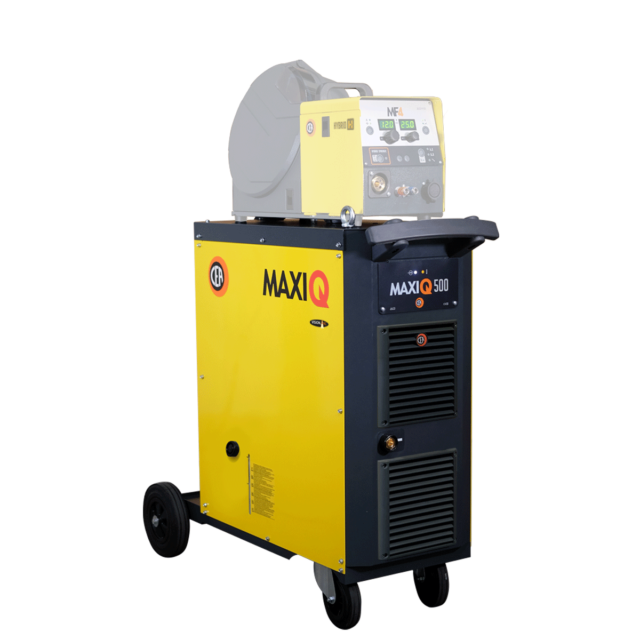

MAXIQ W est équipé d’une unité de refroidissement à eau intégrée

Caractéristiques techniques

Hybrid Synergic ʀ

Cette commande représente une innovation absolue dans le monde du soudage. Tout en maintenant l’équipement de soudage en réglage manuel, le HYBRID SYNERGIC^R définit, en fonction du matériau et du diamètre du fil utilisé, la meilleure réponse en termes d’amorçage et de dépôt du fil tout au long du cycle de soudage.

ASSISTANT LED INTELLIGENT

En outre, un signal « smart LED » aide les opérateurs moins qualifiés à définir les paramètres de soudage les plus appropriés.

vision.ARC

Grâce à vision.ARC, l’arc électrique est surveillé en permanence par le microprocesseur qui gère le processus de soudage en temps réel : tous les paramètres sont traités et modifiés par le contrôle qui gère numériquement les courts-circuits du MIG-MAG, en maintenant l’arc stable et précis malgré tout changement des conditions extérieures. Le processus de soudage est toujours contrôlé depuis l’amorçage de l’arc, par le contrôle du démarrage du fil (WSC), jusqu’à l’interruption de l’arc par le contrôle du retour de flamme (Burn-Back Control).

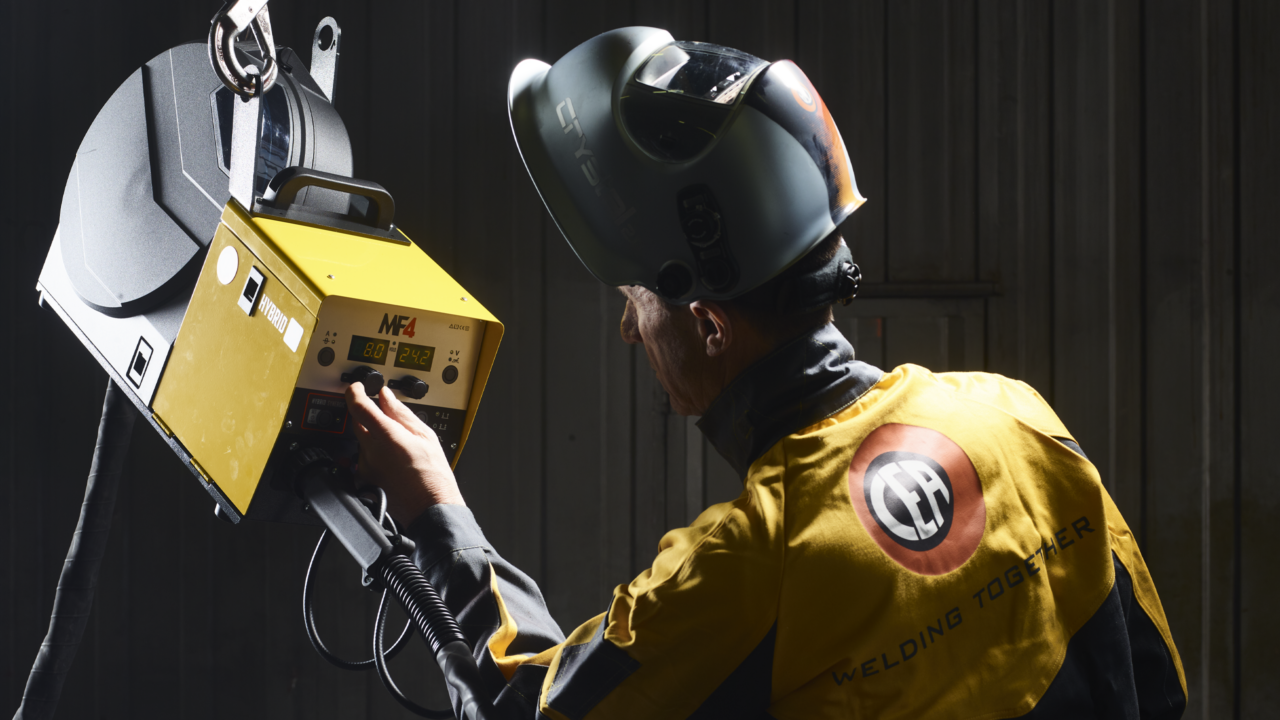

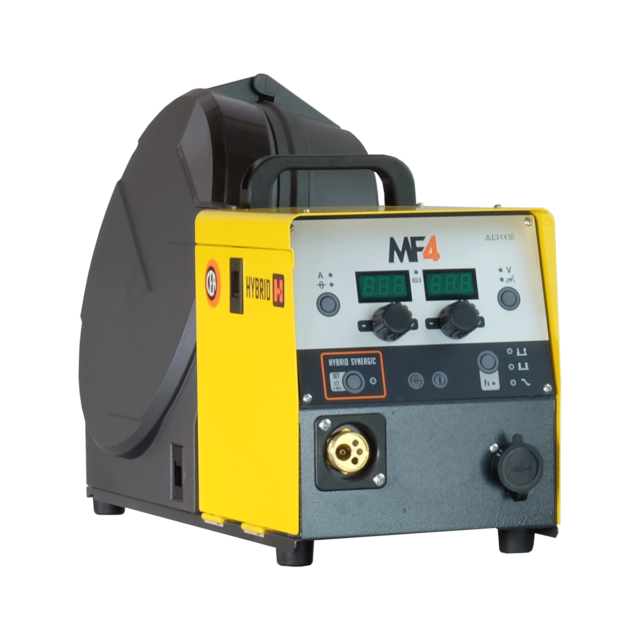

Dévidoir de fil MF 4 et MF 4W

La commande numérique de tous les paramètres est située directement sur les dévidoirs MF4 (refroidis par air) et MF4W (refroidis par eau).

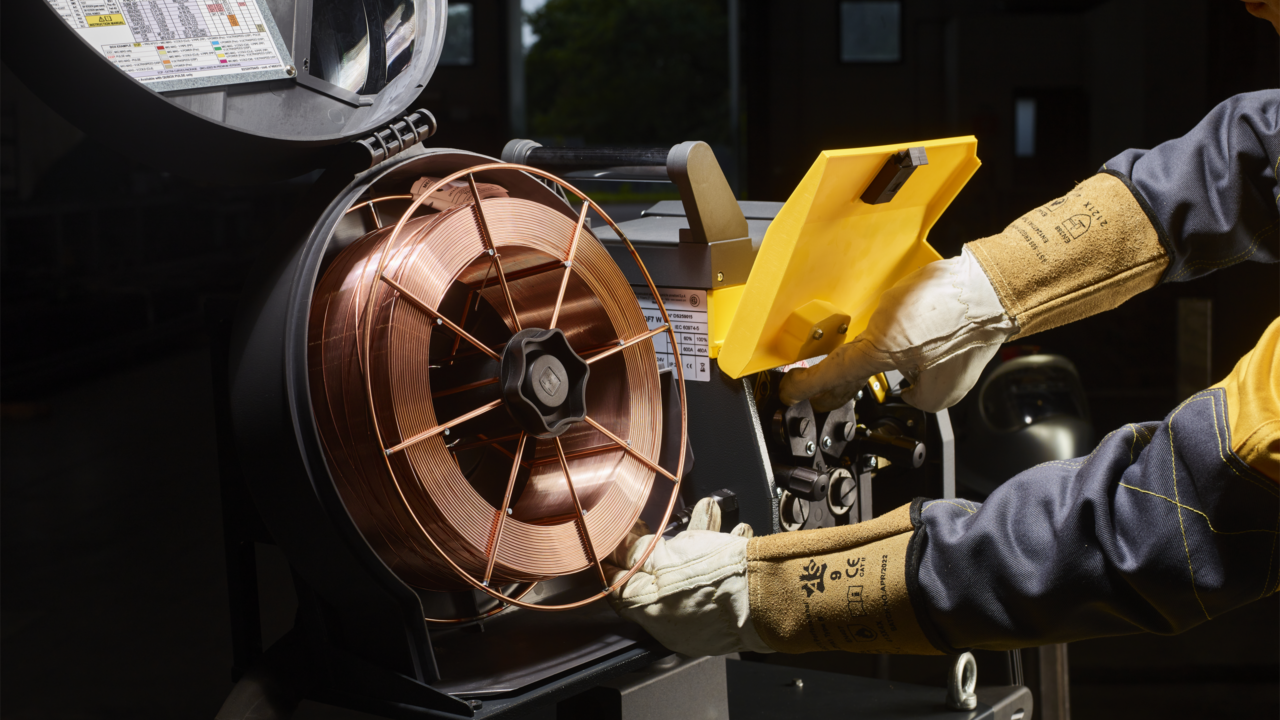

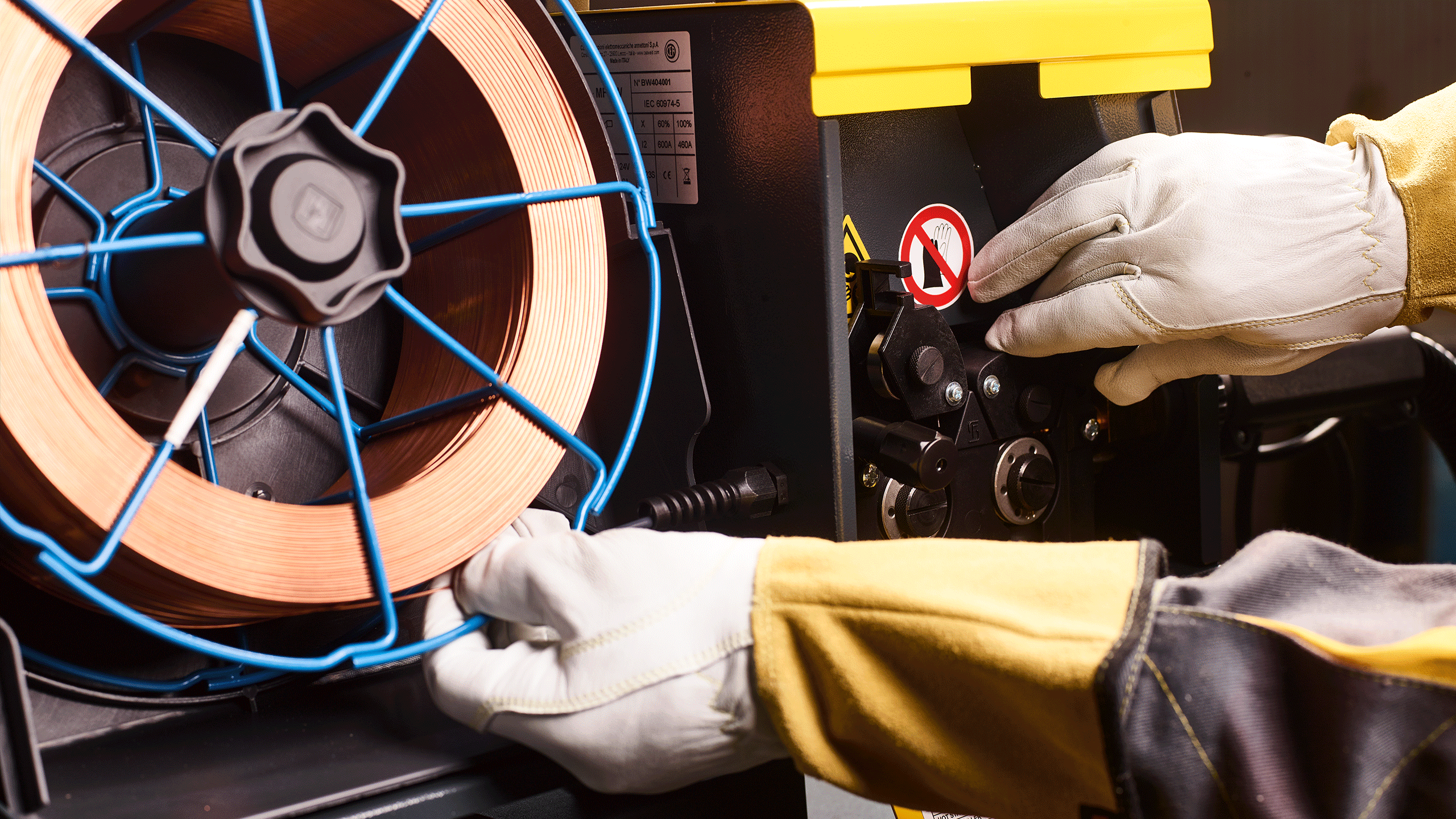

4 galets de grand diamètre
Galets double rainure remplaçables sans outil
Bobines de fil jusqu’à 300 mm de diamètre
Fenêtre d’inspection dans le couvercle de la bobine

FSC - Fast Start Control

C’est le contrôle innovant de l’amorçage de l’arc qui réduit considérablement le temps d’allumage. Grâce à cette nouvelle technologie, il est possible d’obtenir un allumage rapide et parfait à chaque amorçage.

Ceci est idéal pour le soudage par points et le pré-assemblage de composants.

SPÉCIAL 4 TEMPS

Il s’agit d’une fonction spéciale qui permet de gagner du temps dans n’importe quel type de soudage. Chaque soudeur qui soude en 4 temps peut préparer rapidement la pièce à souder en opérant à un point de soudage parfait sans changer aucun réglage. En appuyant simplement sur la gâchette de la torche pendant moins d’une seconde, vous pouvez utilizer 2 temps, même si le poste à souder est en 4 temps. En conservant les mêmes réglages, il suffit d’appuyer sur la gâchette pendant plus d’une seconde pour souder automatiquement en 4 temps.

SIMPLE AUTOMATION

Les générateurs CEA sont équipés en standard d’entrées/sorties analogiques et numériques. Cela permet d’intégrer très facilement le générateur dans un équipement de soudage automatisé sans avoir recours à des interfaces externes coûteuses et sophistiquées, généralement fournies pour la robotique.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

Dévidoir MF 4

Dévidoir de fil MF 4 Hybrid Synergic^R 4 galets (Ø : 1,0 / 1,2) Version refroidie par air

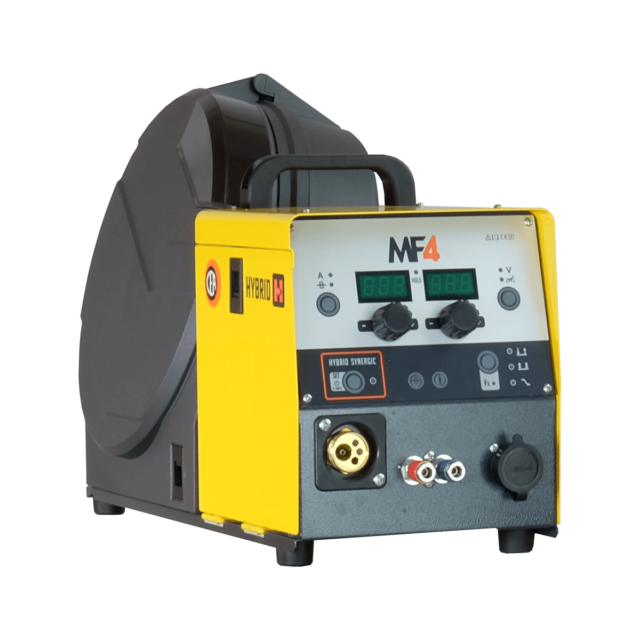

Dévidoir MF 4 W

Dévidoir de fil MF 4 W Hybrid Synergic^R 4 galets (Ø : 1,0 / 1,2) Version refroidie par eau

WK 4 kit de roues standard

WK 4 kit de roues standard pour MF 4, MF4 yard et QF 7 W PRO DRIVE feeder

WK 2 kit de roues extra-larges

HK 1 Kit de suspension

HK 1 Kit de suspension pour le dévidoir de fil

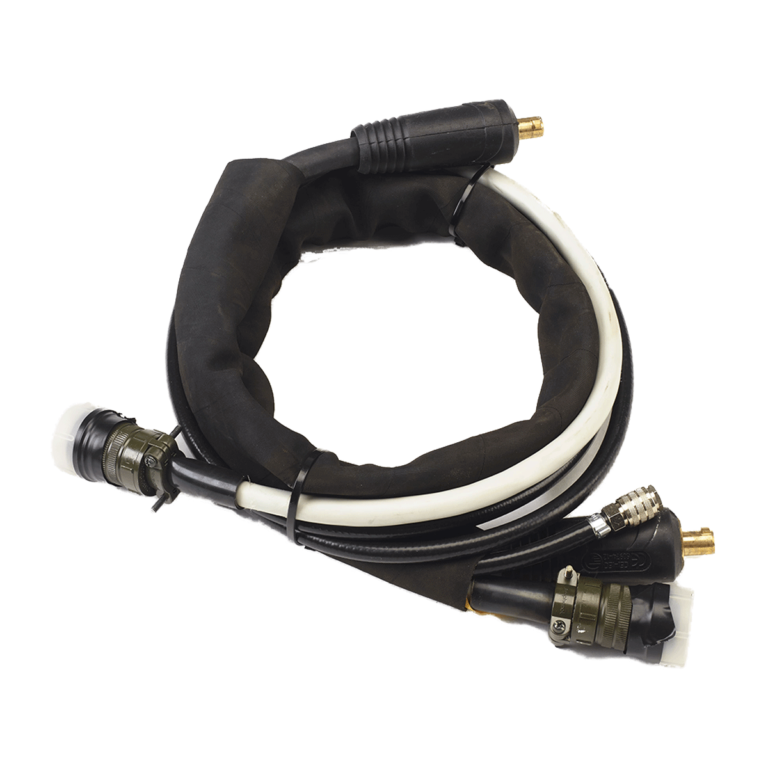

LIAISONS 1,2 m AIR

1,2 m liaison générateur – dévidoir refroidi par air

LIAISONS 4 m AIR

4 m liaison générateur – dévidoir refroidi par air

LIAISONS 10 m AIR

10 m liaison générateur – dévidoir refroidi par air

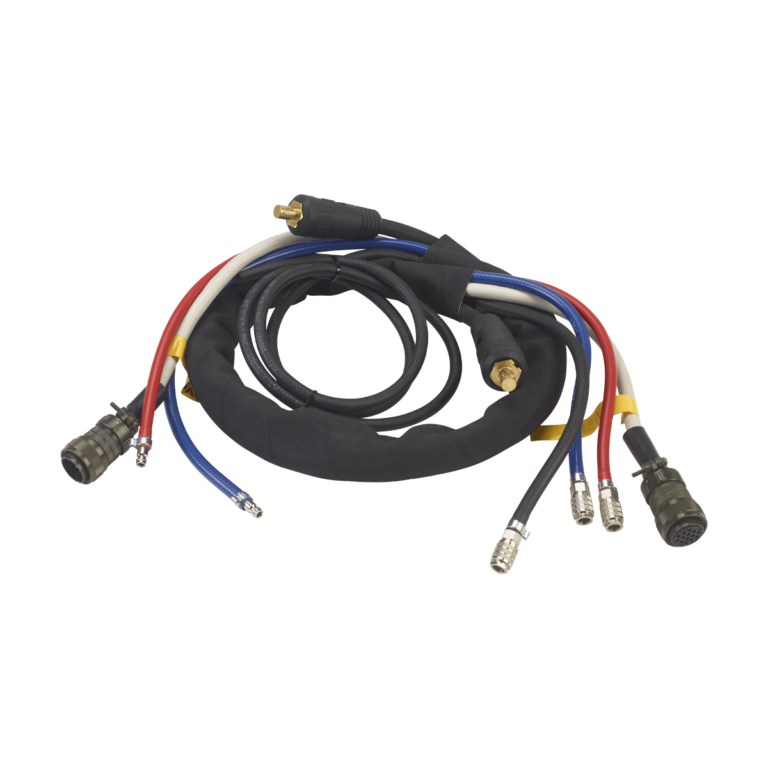

LIAISONS 1,2 m EAU

1,2 m liaison générateur – dévidoir refroidi par eau

LIAISONS 4 m EAU

4 m liaison générateur – dévidoir refroidi par eau

LIAISONS 10 m EAU

10 m liaison générateur – dévidoir refroidi par eau

CEA Torche CX 353/4

CEA Torch CX 353/4 4 m de fil Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA Torche CX 451/4

CEA Torch CX 451/4 4 m pour fil Ø 0,8÷1,6 CO2 400A @60% / Mix 300A @60%

CEA Torche CXH 302/4

CEA Torche CXH 302/4 4 m de fil Ø 0,8÷1,2 refroidie à l’eau CO2 300A @100% / Mix 250A @100%

CEA Torche CXH 402/4

CEA Torche CXH 402/4 4 m de fil Ø 0,8÷1,6 refroidie à l’eau CO2 500A @100% / Mix 450A @100%

Torche Push Pull PP 401 D 8 m 24 V refroidie à l'eau

Torche Push Pull PP 401 D 8 m 24 V - fil Ø 0,8÷1,2 refroidi à l'eau (à commander avec 031107 ou 031113)

Synchronisateur Push Pull 24/42V

Carte PC de synchronisation Push Pull KIT 24 / 42 V (à commander avec la torche Push Pull)

50 mm² / 4 m Câble de masse avec pince

70 mm² / 4 m Câble de masse avec pince

CEA CL-1100

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

RC 178

RC 178 télécommande avec 5 m de câble

Galerie

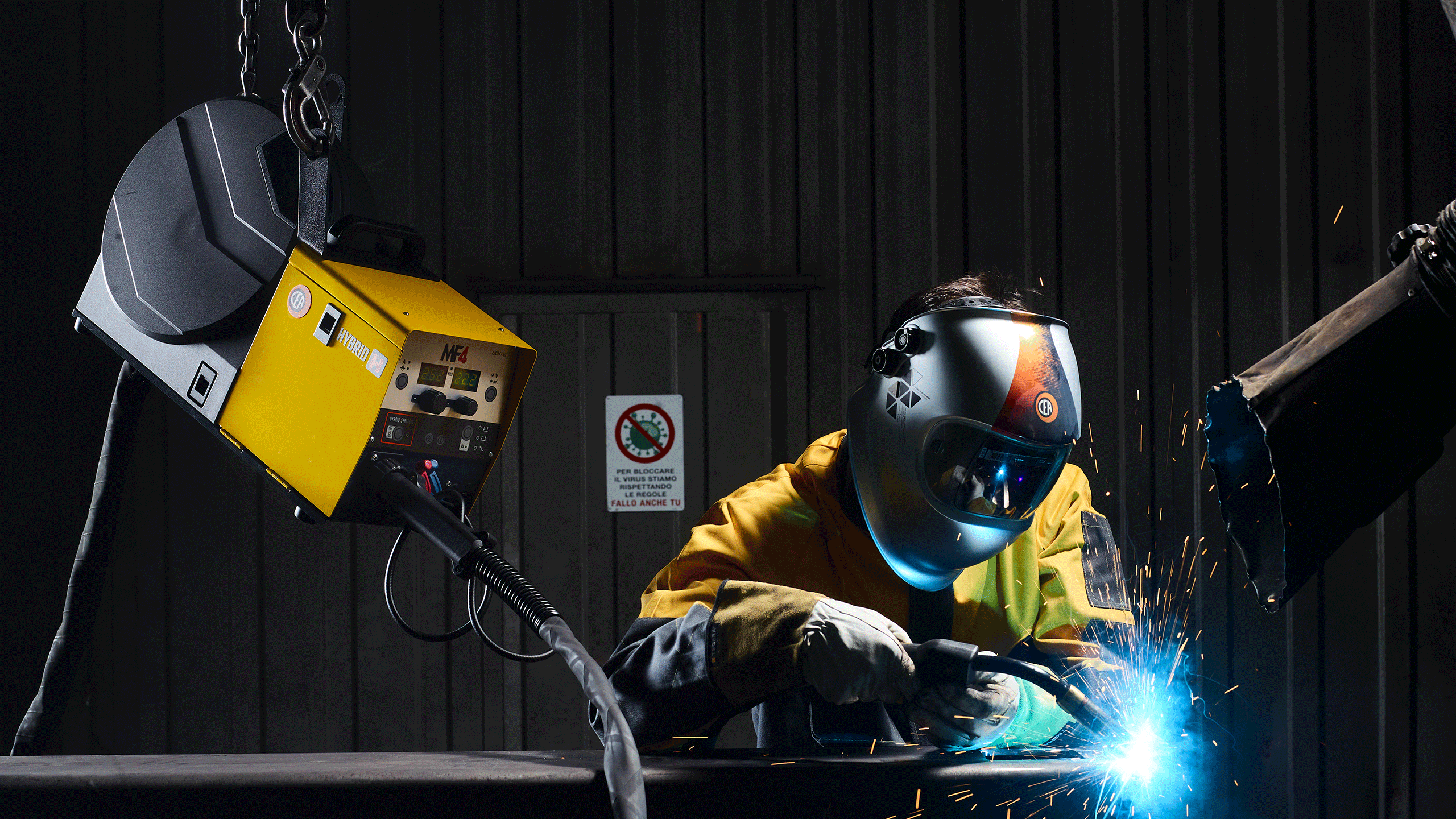

MaxiQ au travail : configurations et utilisations les plus courantes

Fiche technique

MAXIQ: Caractéristiques techniques

DONNÉES TECHNIQUES			MAXI-Q
			400	400 W	500	500 W
Triphasée 50/60 Hz	V	20% -20%	400
Puissance d’installation @ I₂Max	kVA		19	19,5	25,5	26
Fusible retardé (l eff)	A		25	25	32	32
Facteur de puissance / cos φ			0,80/0,99		0,87/0,99
Rendement			0,86		0,86
Tension secondaire à vide	V		62
Gamme d’intensité	A		10-400		10-500
Facteur de marche à (40°C)	A 100%		300		390
	A 60%		350		430
	A 35%		400		500
Fils	Ø mm		0,6-1,6
Normes			EN 60974-1 – EN 60974-5 – EN 60974-10

Protection	IP		23S
Dimensions (LxLxH)	mm		1040 x 495 x 950
Poids	kg		66	78	68	80
