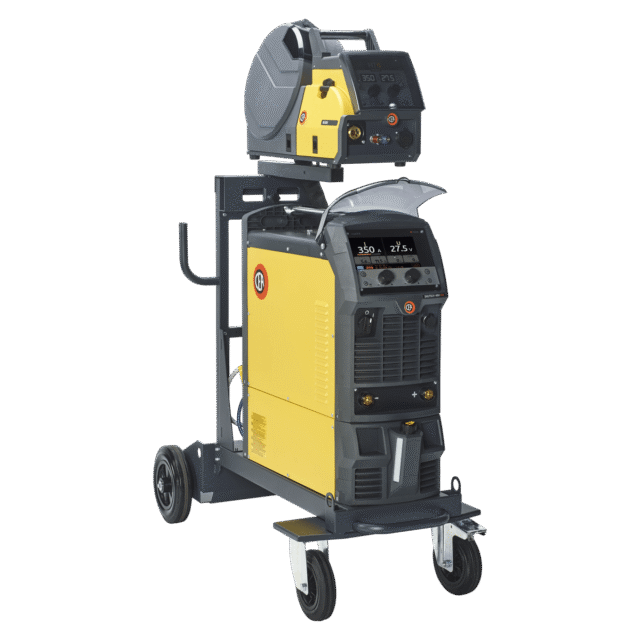

DIGITECH VP4

Saldatura ad arco

DIGITECH VP4

IL MASSIMO PER LA SALDATURA

SALDATRICE PULSATA CON INVERTER SINERGICO MULTIPROCESSO CON TRAINO SEPARATO

DIGITECH VP4 (Vision Pulse 4) sono i generatori di saldatura pulsati multiprocesso più avanzati e performanti di CEA.
Sviluppati con l’ultimo software di controllo dell’arco CEA, DIGITECH VP4 ottengono risultati di incredibile qualità con qualsiasi materiale in tutte le applicazioni di saldatura.
DIGITECH VP4 si caratterizzano dalla nuova interfaccia X Vision Plus con display a colori e un controllo sinergico per determinare automaticamente i migliori parametri di saldatura, in base al tipo di materiale utilizzato, al diametro del filo e al gas.

DIGITECH VP4

Prestazioni di saldatura al top

Tecnologicamente all’avanguardia e facili da usare, offrono una qualità di saldatura premium ad alta velocità in MIG PULSATO, DUAL PULSATO, MIG-MAG, MMA e TIG “lift”.

I generatori DIGITECH sono caratterizzati da un’interfaccia digitale con display a colori e da un controllo sinergico per determinare automaticamente i migliori parametri di saldatura, in base al tipo di materiale utilizzato, al diametro del filo e al gas.

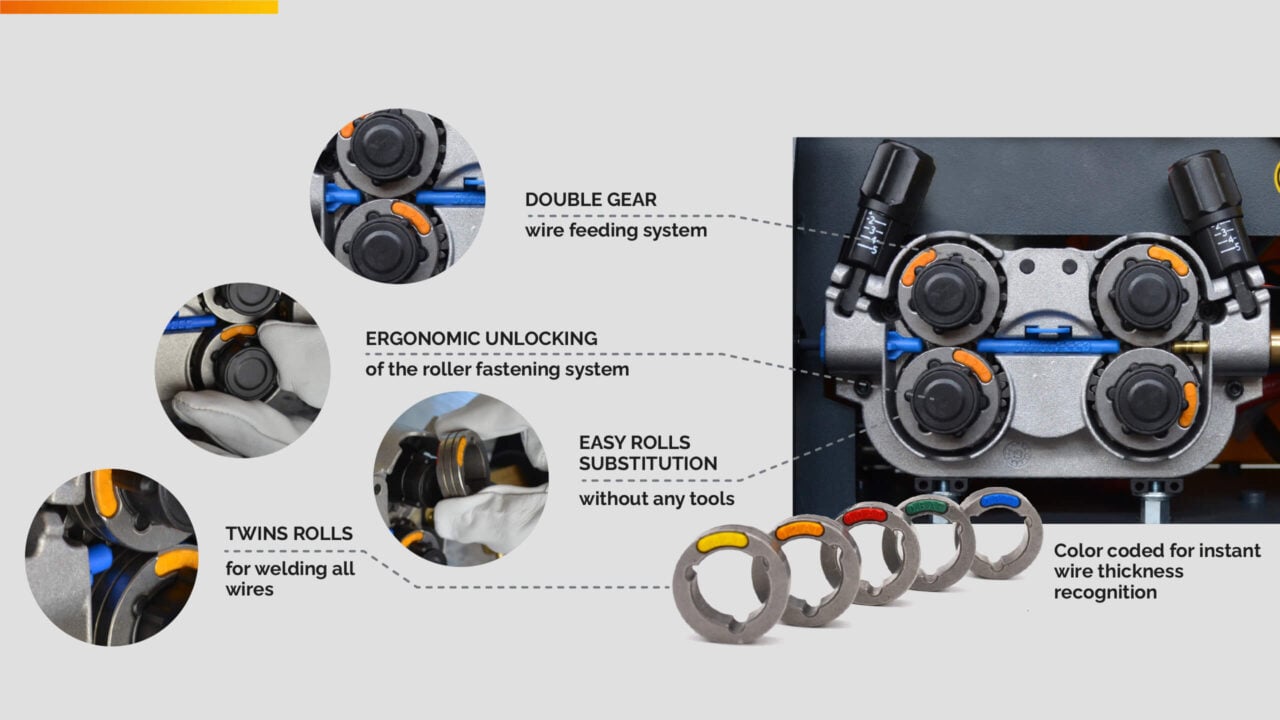

Trainafilo di alta qualità

sistema di trainafilo DOPPIO INGRANAGGIO
SBLOCCAGGIO ERGONOMICO del sistema di fissaggio dei rulli
SOSTITUZIONE FACILE DEI RULLI senza alcun attrezzo
RULLI GEMELLI per la saldatura di tutti i fili
Colori differenziati per il riconoscimento immediato dello spessore del filo

Altre caratteristiche

Interfaccia utente con display LCD a colori per tenere sotto controllo l’intero processo di saldatura
Monitoraggio e ripetibilità dei parametri di saldatura
Possibilità di bloccare parzialmente o totalmente l’apparecchiatura tramite password
“Energy Saving” per azionare la ventola di raffreddamento del generatore e il raffreddamento ad acqua della torcia quando necessario
Torcia MIG Up/Down
Connettività LAN alla rete tramite Ethernet o WIFI (opzionale)
Memorizzazione e stampa dei dati (opzionale)

Caratteristiche Tecniche

DIGITECH VP4: PROCESSI SPECIALI

vision.ARC2 consente di saldare con i seguenti processi speciali opzionali:

MIG MAG

vision.COLD – vision.ULTRASPEED – vision.POWER – vision.PIPE

MIG PULSATO

vision.PULSE-POWER – vision.PULSE-RUN -vision.PULSE-UP

E.C.P.

PACCHETTO CURVE EXTRA

vision.ARC 2

vision.ARC 2 consente al controllo del generatore di operare in modo più preciso e veloce, garantendo così un arco assolutamente costante e un perfetto distacco della goccia, soprattutto in MIG PULSATO e DUAL PULSATO.

vision.ARC2 consente inoltre di utilizzare i processi speciali CEA vision.Pulsed. Principali vantaggi:

migliore stabilità dell’arco
ottimizzazione delle caratteristiche dell’impulso
controllo rapido e preciso dei cortocircuiti
velocità di saldatura più elevata
ulteriore riduzione dell’apporto di calore

vision.PULSE

vision.PULSE consente una saldatura a impulsi ad arco corto costantemente controllata, ottimizzando i risultati della tradizionale saldatura a impulsi.

Ciò consente di ridurre l’elevato apporto di calore, tipico della saldatura a impulsi, con una conseguente riduzione delle distorsioni, un miglioramento della pozzanghera e un notevole aumento della velocità di saldatura.

Dual.PULSE

Dual.PULSE favorisce un’ulteriore riduzione del trasferimento di calore al pezzo da saldare, minimizzandone la deformazione, e produce cordoni estetici di qualità superiore simili alla finitura TIG. Dual.PULSE è estremamente utile nella saldatura di alluminio e acciaio inox.

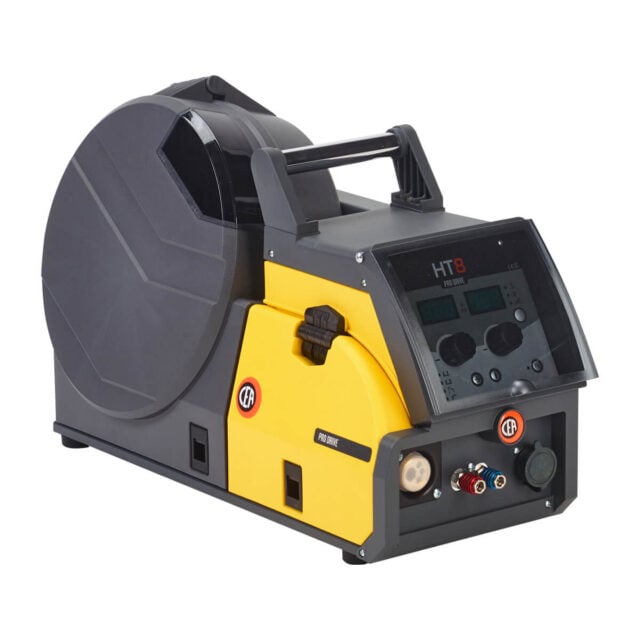

TRAINAFILO HT8 PRO DRIVE

Meccanismo TRAINAFILO PROFESSIONALE con 4 rulli di grande diametro per un avanzamento del filo preciso e costante
RULLI A DOPPIA CAVA sostituibili senza alcun utensile
Adatto per BOBINE DI FILO fino a Ø 300 mm
LUCE LED nel vano ingranaggi del motore
FINESTRA DI ISPEZIONE nel coperchio della bobina

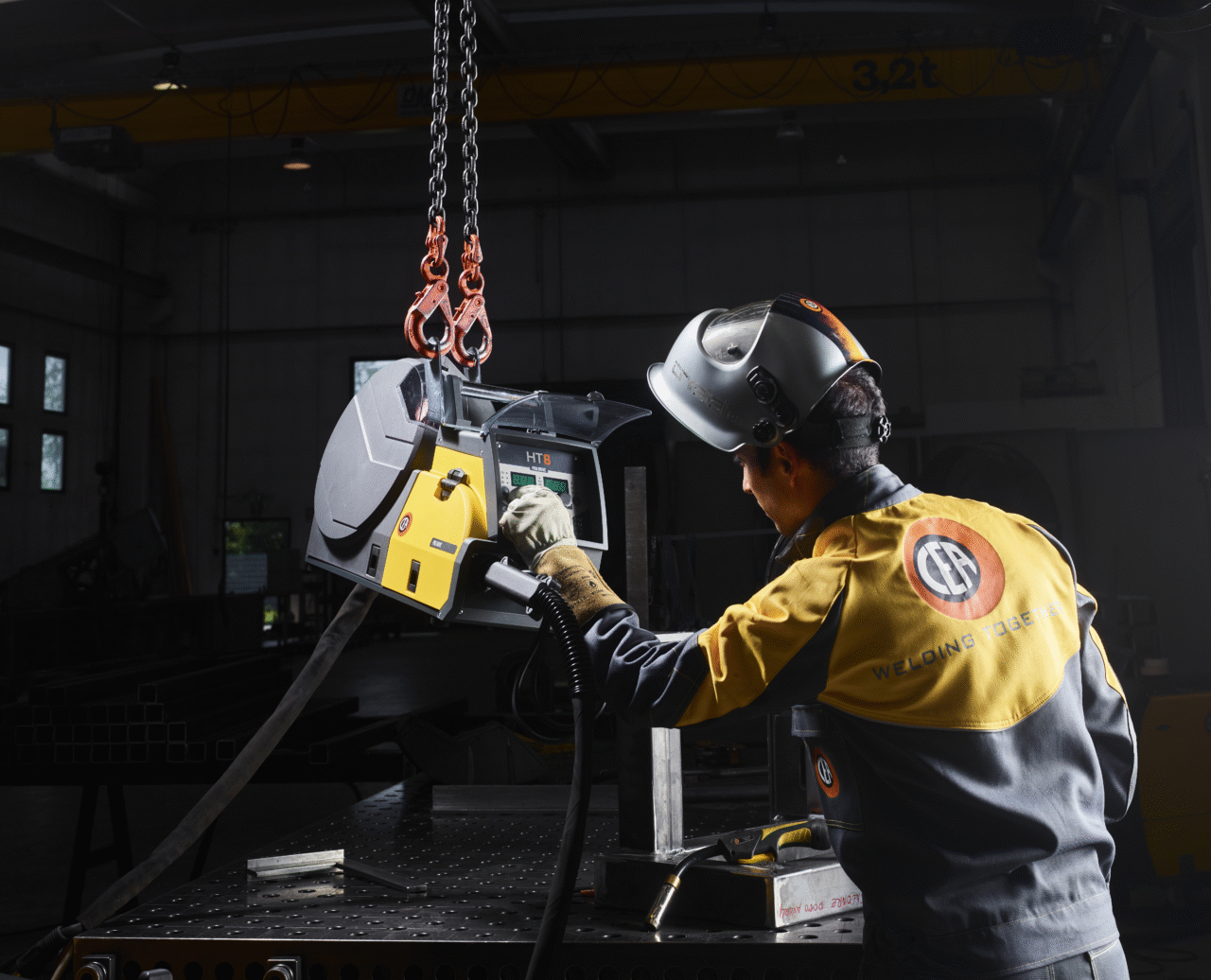

Kit di sospensione HK1 (optional)
STRUTTURA ROBUSTA fatta per durare
MANOPOLE GRADUATE per impostare e fissare il giusto valore di pressione sul filo di saldatura.

DOPPIO TRAINAFILO

DIGITECH nella versione con doppio trainafilo rappresenta la soluzione ideale quando è necessaria una maggiore flessibilità in tutte le applicazioni che utilizzano due diversi tipi di materiale, filo o gas.

WSC - WIRE START CONTROL

Il controllo dell’avviamento del filo WSC previene ogni possibile adesione del filo al pezzo o all’ugello della torcia, garantendo sempre un innesco dell’arco preciso e “morbido”.

ETHERNET LAN (VP4)

Tutti i CEA DIGITECH VP4 sono dotati di serie di presa ETHERNET. Questa caratteristica consente a tutti gli utenti di interfacciare l’apparecchiatura a un dispositivo remoto e al software di supporto.

DIGITECH 4.0 READY

Queste unità hanno la possibilità di essere collegate a una LAN industriale tramite una porta Ethernet o una LAN WiFi (opzionale), per soddisfare tutti i requisiti dell’industria 4.0.
Il Software 4.0 è incluso in tutte le DIGITECH 4.0 per permettere la trasmissione dati del generatore in entra e uscita. La creazione del collegamento tra generatore e sistemi del cliente è da considerarsi non inclusa ed è a carico di quest’ultimo.

AUTOMAZIONE SEMPLICE

I generatori CEA sono dotati di serie di I/O analogico-digitali. Ciò consente di integrare molto facilmente il generatore in un’apparecchiatura di saldatura automatizzata senza dover ricorrere a costose e sofisticate interfacce esterne, solitamente fornite per la robotica.

Accessori disponibili

Scopri tutti gli accessori disponibili

Configuratore

CAVO DI INTERCONNESSIONE 1,2 m ACQUA

1,2 m cavo di interconnessione Generatore – Trainafilo raffreddato ad acqua

CAVO DI INTERCONNESSIONE 5 m ACQUA

5 m cavo di interconnessione Generatore – Trainafilo raffreddato ad acqua

CAVO DI INTERCONNESSIONE 10 m ACQUA

10 m cavo di interconnessione Generatore – Trainafilo raffreddato ad acqua

Kit ruote standard WK 4

Kit ruote WK 2 extra-large

HK 1 Kit per sospensione

HK 1 Kit di aggancio per trainafilo

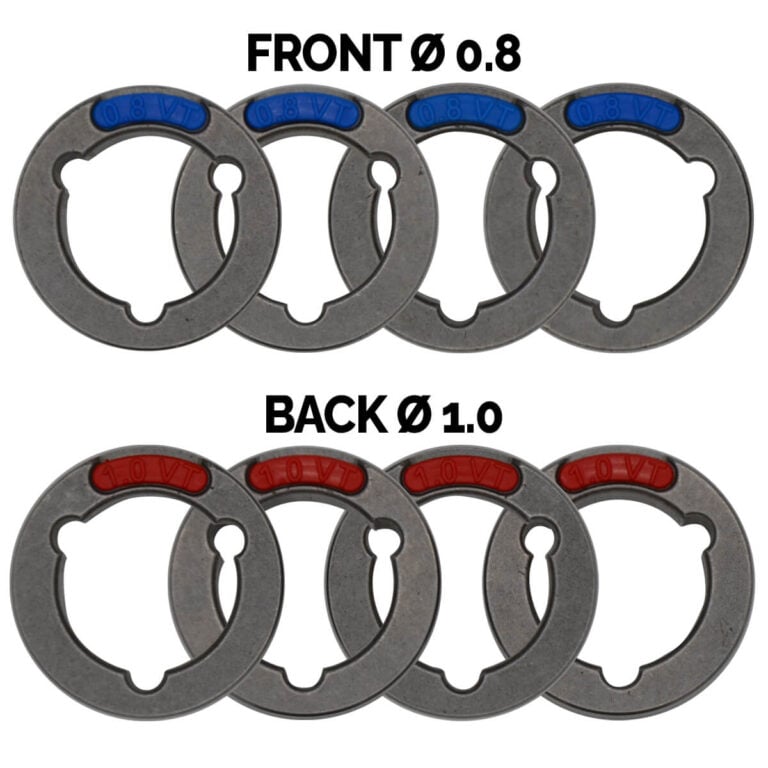

Kit Filo Pieno con rulli TWIN a doppia scanalatura (Ø 0,8/1,0)

Kit Filo Pieno con rulli TWIN a doppia scanalatura (Ø 1,0/1,2)

Kit Filo Pieno con rulli TWIN a doppia scanalatura (Ø 1,2/1,6)

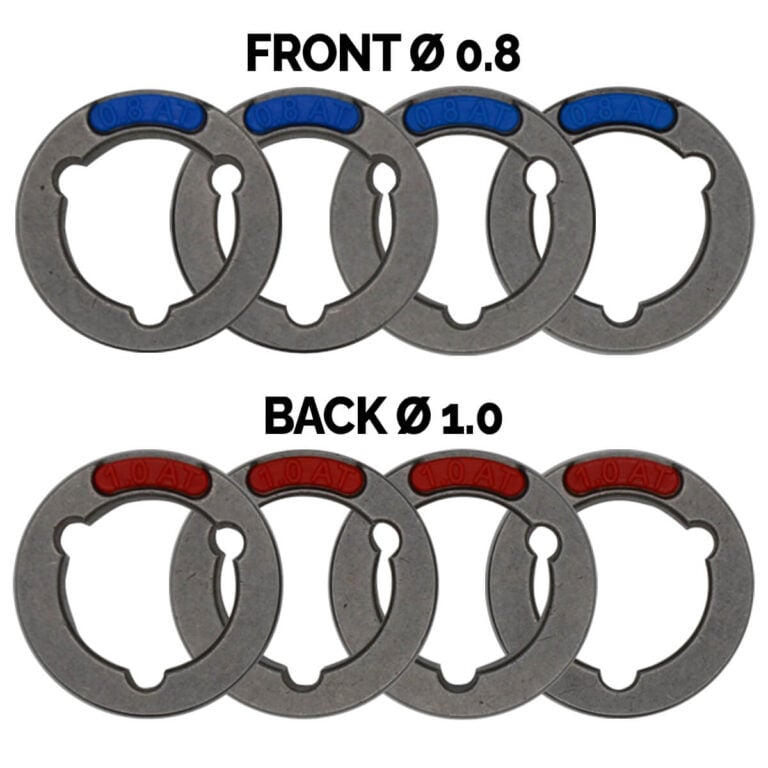

Kit Alluminio di rulli TWIN a doppia scanalatura (Ø 0,8/1,0)

Kit Alluminio con rulli TWIN a doppia scanalatura (Ø 0,8/1,0)

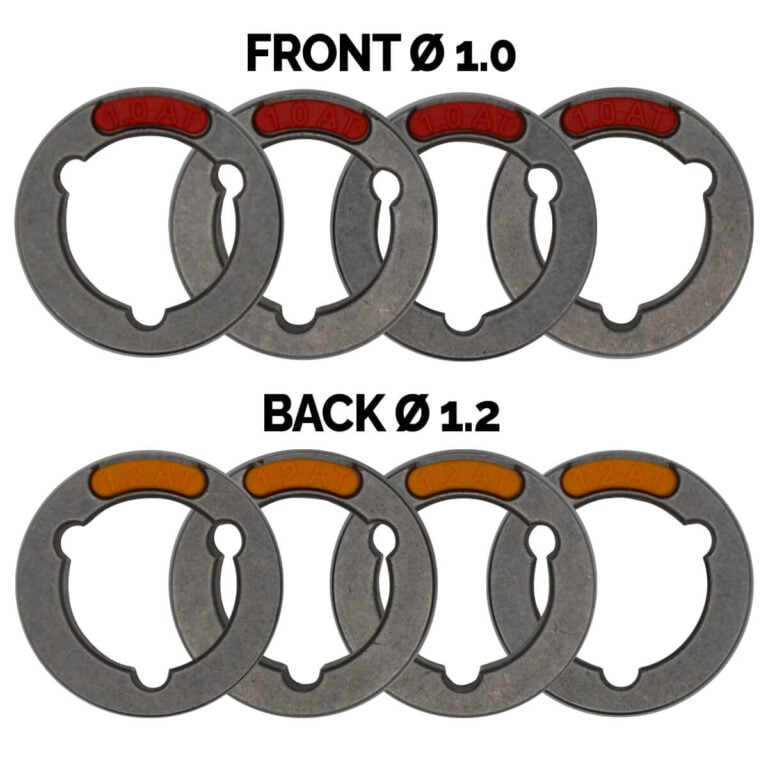

Kit Alluminio di rulli TWIN a doppia scanalatura (Ø 1,0/1,2)

Kit Alluminio con rulli TWIN a doppia scanalatura (Ø 1,0/1,2)

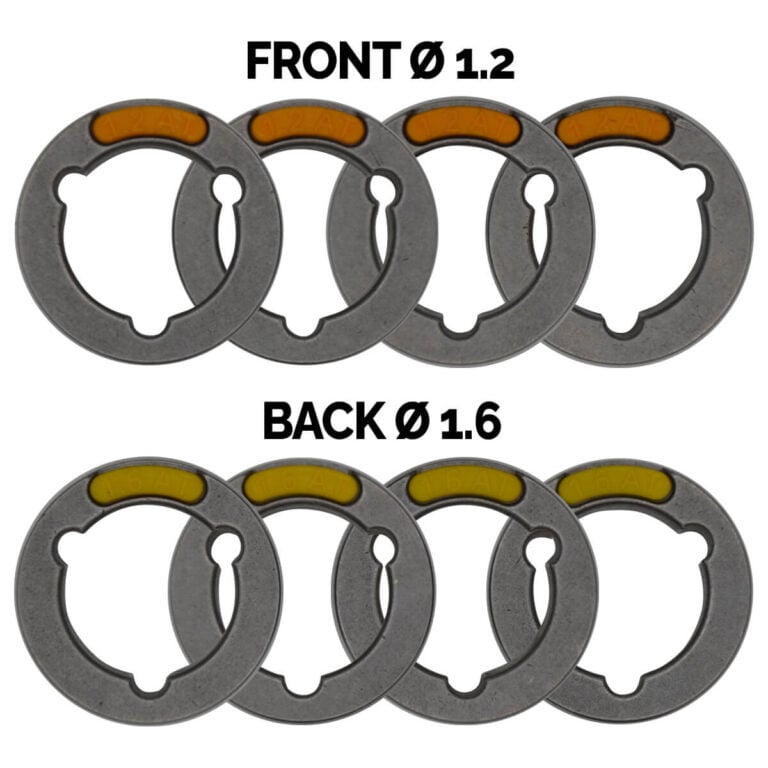

Kit Alluminio di rulli TWIN a doppia scanalatura (Ø 1,2/1,6)

Kit Alluminio con rulli TWIN a doppia scanalatura (Ø 1,2/1,6)

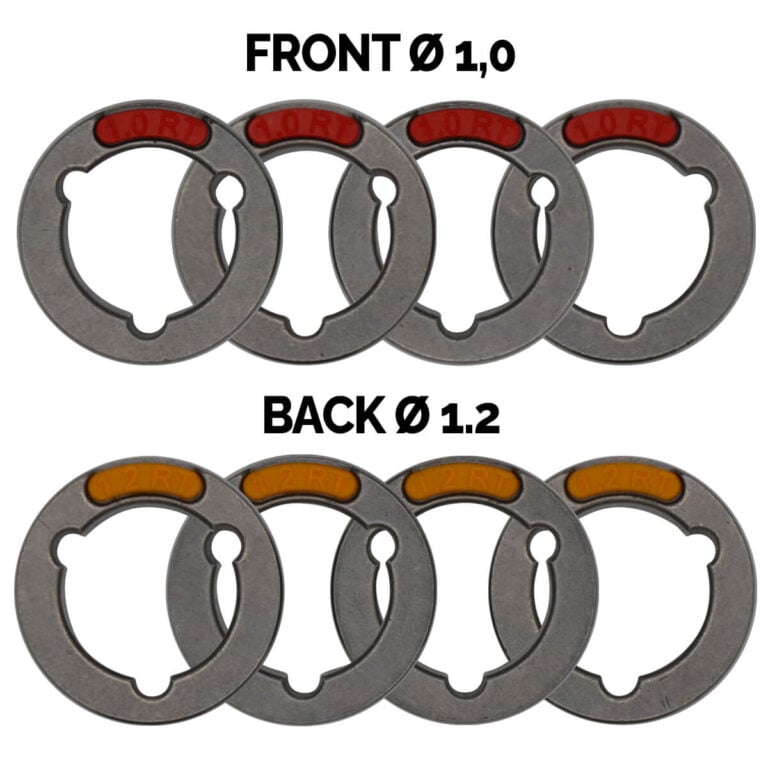

Kit di rulli TWIN a doppia scanalatura con Filo Animato (Ø 1,0/1,2)

Kit Filo Animato con rulli TWIN a doppia scanalatura (Ø 1,0/1,2)

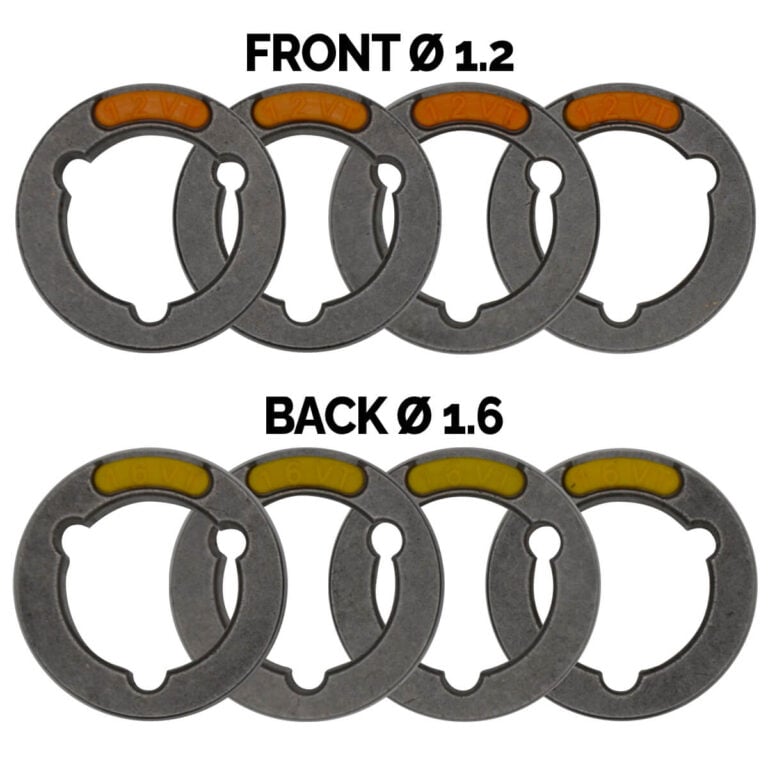

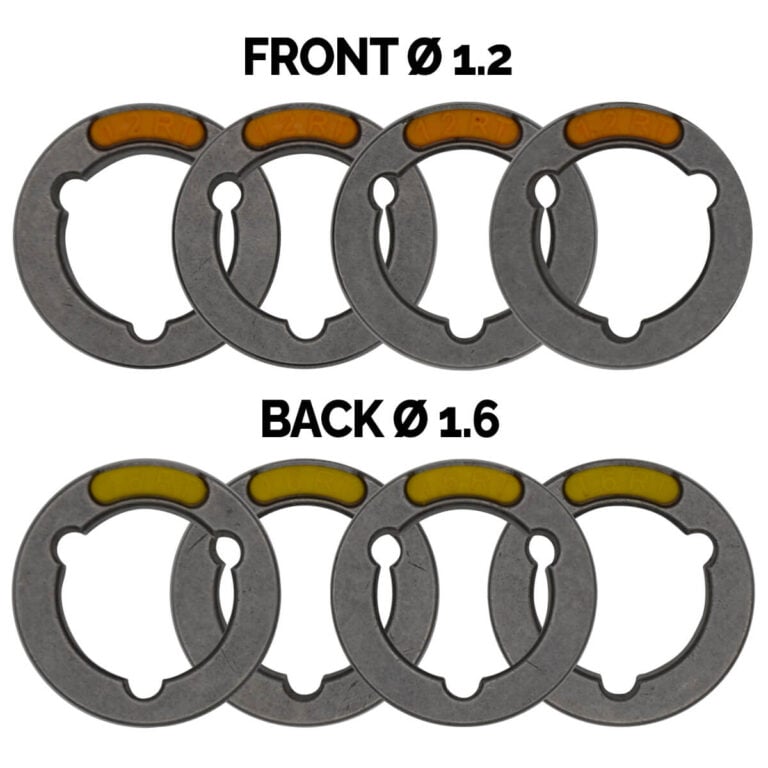

Kit di rulli TWIN a doppia scanalatura con Filo Animato (Ø 1,2/1,6)

Kit Filo Animato con rulli TWIN a doppia scanalatura (Ø 1,2/1,6)

Torcia CEA CX 353/4

CEA Torcia CX 353/4 4 m di filo Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA Torcia CX 353/4 Up/Down-17p

CEA Torcia CX 353/4 Up/Down-17p 4m – filo: Ø 0,8÷1,2 – CO2 340A @60% / Miscela 290A @60%

Torcia CEA CX 451/4

Torcia CEA CX 451/4 4 m, per filo Ø 0,8÷1,6 CO2 400A @60% / Miscela 300A @60%

Torcia CEA CXH 302/4

Torcia CEA CXH 302/4 4 m, filo Ø 0,8÷1,2 raffreddato ad acqua CO2 300A @100% / Miscela 250A @100%

CEA Torcia CXH 302/4 Up/Down-17p

Torcia CEA CXH 302/4 Up/Down-17p 4m filo Ø 0,8/1,2 raffreddata ad acqua CO2 300A @100% / Mix 250A @100%

Torcia CEA CXH 402/4

Torcia CEA CXH 402/4 4 m, filo Ø 0,8÷1,6 raffreddato ad acqua CO2 500A @100% / Mix 450A @100%

CEA Torcia CXH 402/4 Up/Down-17p

Torcia CEA CXH 402/4 Up/Down-17p 4m filo Ø 0,8/1,6 raffreddata ad acqua CO2 500A @ 100% / Mix 450A @100%

CEA Digitorch DX 353/4-17p

CEA Digitorch DX 353/4-17p 4m – filo: Ø 0,8÷1,2 – CO2 340A @60% / Miscela 290A @60%

CEA Digitorch DXH 302/4-17p

CEA Digitorch DXH 302/4-17p 4m filo Ø 0,8/1,2 raffreddata ad acqua CO2 300A @100% / Mix 250A @100%

CEA Digitorch DXH 402/4-17p

CEA Digitorch DXH 402/4-17p 4m filo Ø 0,8/1,6 raffreddata ad acqua CO2 500A @100% / Mix 450A @100%

Sincronizzatore push pull 24/42V

Scheda PC del sincronizzatore push pull KIT 24 / 42 V (da ordinare con la torcia push pull)

Torcia CEA RTX 26.4

Torcia CEA RTX 26,4 4 m – 180 A 35% – CEA

HRX 52

Apparecchiatura di raffreddamento ad acqua HRX 52 400 V

CEA CL-1100

Liquido di raffreddamento Cea CL-1100 – Serbatoio da 5 l

Carrello CT 70

Carrello CT 70 con 4 rulli per generatore, raffreddamento e cilindro (e autotrasformatore)

Carrello PRIME CT 80

Carrello PRIME CT 80 per generatore, bombola e autotrasformatore

Carrello PRIME CT 81

Carrello PRIME CT 81 con supporto per il braccio del trainafilo – per generatore, bombola (e autotrasformatore)

Carrello PRIME CT 82

Carrello PRIME CT 82 con 4 ruote per generatore, raffreddamento e due bombole di gas (e autotrasformatore)

Kit per DOPPIO HT 8 con VP4

Kit di supporto e connessione per il sistema di alimentazione con DOPPIO HT 8 con DIGITECH VP4

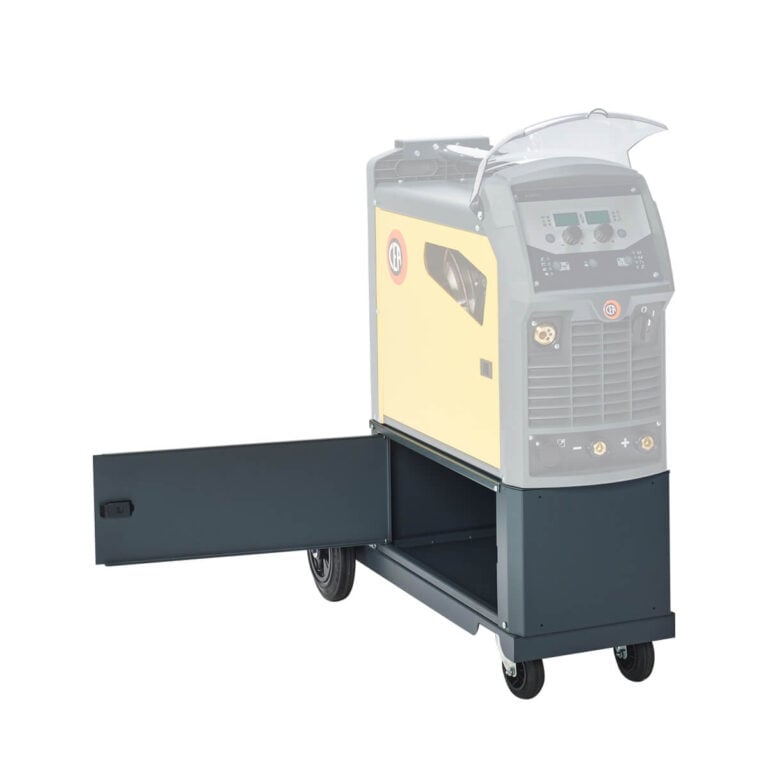

Kit contenitore accessori BK1

50 mm² / 4 m Cavo massa con morsetto

70 mm² / 4 m Cavo massa con morsetto

70 mm² / 4 m Cavo masse con morsetto

Riduttore con flussometro e 1 manometro

RC 178

Telecomando RC 178 con cavo da 5 m

Autotrasformatore A 13-H 220V/400V-50/60Hz

Autotrasformatore A 13-H 220V/400V-50/60Hz - 3 fasi

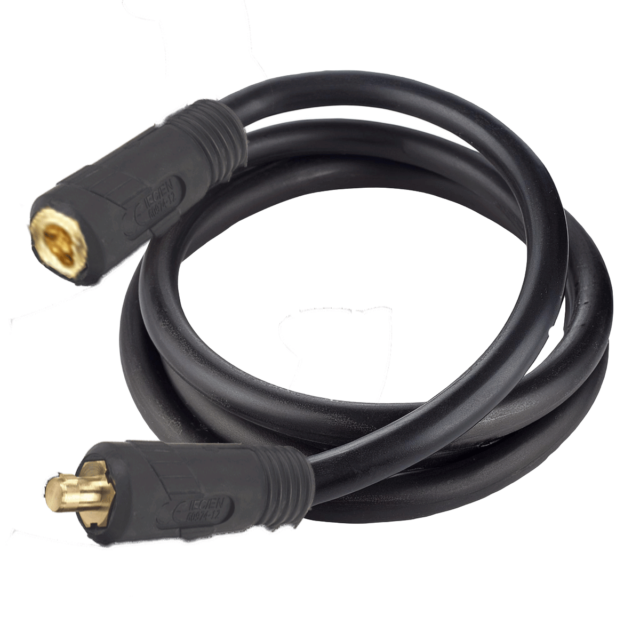

Prolunga per cambio polarità

Scheda tecnica

DIGITECH VP4: Caratteristiche Tecniche

DATI TECNICI			DIGITECH VP4
			4004	5004
Trifase 50/60 Hz	V	10%	400
		-10%
Potenza assorbita @ I₂ Max	kVA		23,4	29,5
Fusibile ritardato (l eff)	A		32	40
Fattore di potenza / cos φ			0,65/0,99	0,75/0,99
Rendimento			0,88	0,89
Tensione secondaria a vuoto	V		62	62
Regolazione	A		10-400	10-500
Ciclo di lavoro a (40°C)	A 100%		350	400
	A 60%;		400	460
	A X%		–	500(50%)
Fili	Ø mm		0,6 – 1,6	0,6 – 1,6
Norme			EN 60974-1 – EN 60974-10

Protezione	IP		23S
Dimensioni (PxLxA)	mm		725x310x525	725x310x525
Peso	kg		45	47
