PPN 3F CC
Saldatura per resistenza

PPN 3F CC

SALDATRICI A RESISTENZA TRIFASE

SALDATURA PUNTI E PROIEZIONE IN CORRENTE CONTINUA

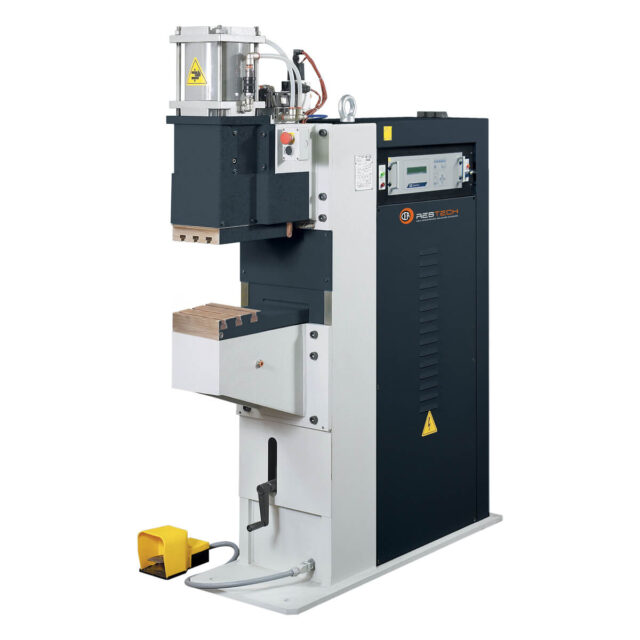

Saldatrici a punti DC ad aria compressa, alimentazione trifase, progettate per la saldatura a punti e a proiezione. Adatti sia per la saldatura a punti che a proiezione, i modelli PPN3FCC soddisfano pienamente le applicazioni industriali più difficili della produzione di massa. Grazie alle loro caratteristiche, rappresentano la soluzione ideale per la saldatura a resistenza a punti dell’alluminio e di altri materiali non facilmente saldabili con le tradizionali apparecchiature a resistenza. Dotate di controllo a microprocessore, pulsanti laterali di sicurezza concomitanti ed elettrovalvola, su richiesta possono essere fornite con controlli e configurazioni speciali.

Vantaggi della corrente continua

  • Giunti di alta qualità
  • Grande potenza per la saldatura a proiezione
  • Grande potenza per la saldatura con bracci di lunghezza maggiore
  • La presenza di materiali magnetici tra i bracci non influisce sulla saldatura
  • Lunga durata dell’elettrodo
  • Massima efficienza
  • Tempo di saldatura ridotto

Altre caratteristiche

  • La distanza tra le piastre è facilmente e rapidamente regolabile senza alcun intervento sul circuito secondario (in attesa di brevetto)
  • Sistema di guida lineare a basso attrito della testa superiore per una saldatura molto precisa
  • Valvola manuale per la discesa della testa superiore senza pressione per la pulizia, la centratura e la manutenzione ordinaria degli elettrodi
  • Elettrovalvola per interrompere la circolazione dell’acqua quando la macchina viene scollegata dalla rete elettrica
  • Adatta ad applicazioni che richiedono un’elevata potenza di saldatura, come la saldatura a rete
  • Elevata qualità di saldatura e affidabilità del processo
    Gruppo SCR ad accensione sincrona con regolazione della corrente di saldatura a sfasamento per eliminare il transitorio iniziale
  • Protezione termostatica sul gruppo SCR

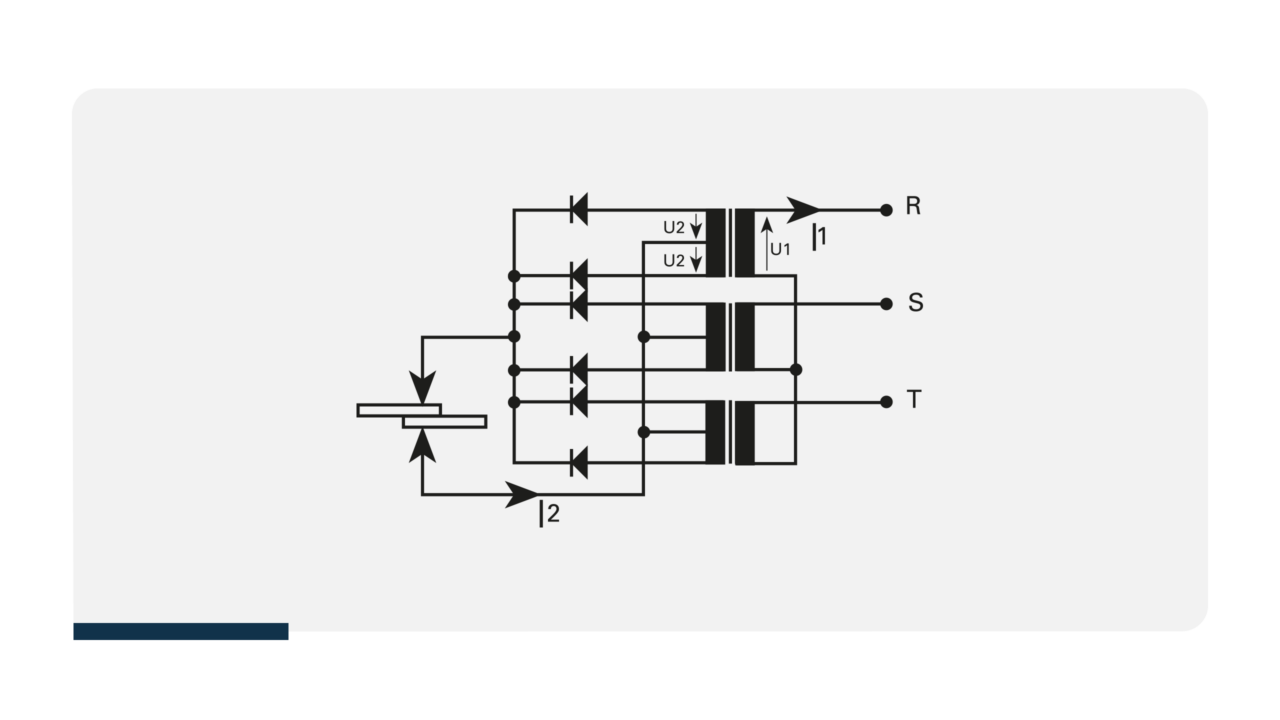

  • Ponte raddrizzatore a sei fasi con diodi protetti da surriscaldamento e sovratensione

Caratteristiche Tecniche

Galleria

PPN 3F CC at work

Scheda tecnica

PPN 3F CC: Caratteristiche Tecniche

DATI TECNICI PPN 3F CC
160 260 360 460
Trifase 50/60 Hz V 400 400 400 400
Potenza nominale al 50% kVA 160 250 350 450
Potenza al 100% kVA 113 177 247 318
Potenza di cortocircuito kVA 716 878 1350 2200
Potenza massima di saldatura kVA 572 702 1080 1760
Fusibile ritardato A 200 250 300 400
Corrente di cortocircuito secondaria kA 72 90 106 140
Corrente di saldatura massima kA 58 72 85 112
Corsa di lavoro mm 100 100 100 100
Forza dell’elettrodo a 600kPa (6bar) daN 1200 1880 2400 3600
Consumo d’acqua a 300kPa(3bar) l/min 20 20 20 25
Dimensioni (PxLxA) mm 1540 x 480 x 1890 1540 x 480 x 1890 1610 x 530 x 2170 1610 x 530 x 2300
Peso kg 1210 1300 1410 1800

PPN 100 3F CC VERSIONE STANDARD DIMENSIONI

PPN 100 3F CC
A mm 500
A (opzionale) mm 700
C – MIN. mm 235
C – MAX. mm 390
D – MIN. mm 900
D – MAX. mm 1055
Ø mm 88
Ø mm 35
Ø mm 25
