BSW
Soudage par résistance

BSW

SOUDEUSES D’ÉTABLI PAR POINT ET PAR PROJECTION

À COURSE VERTICALE

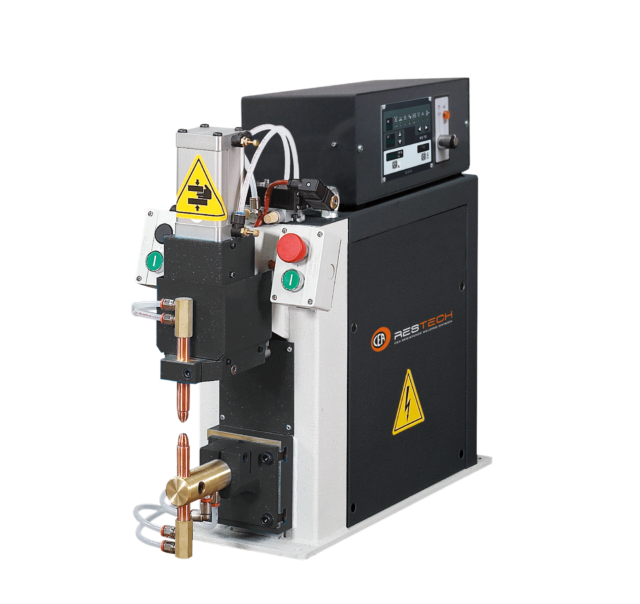

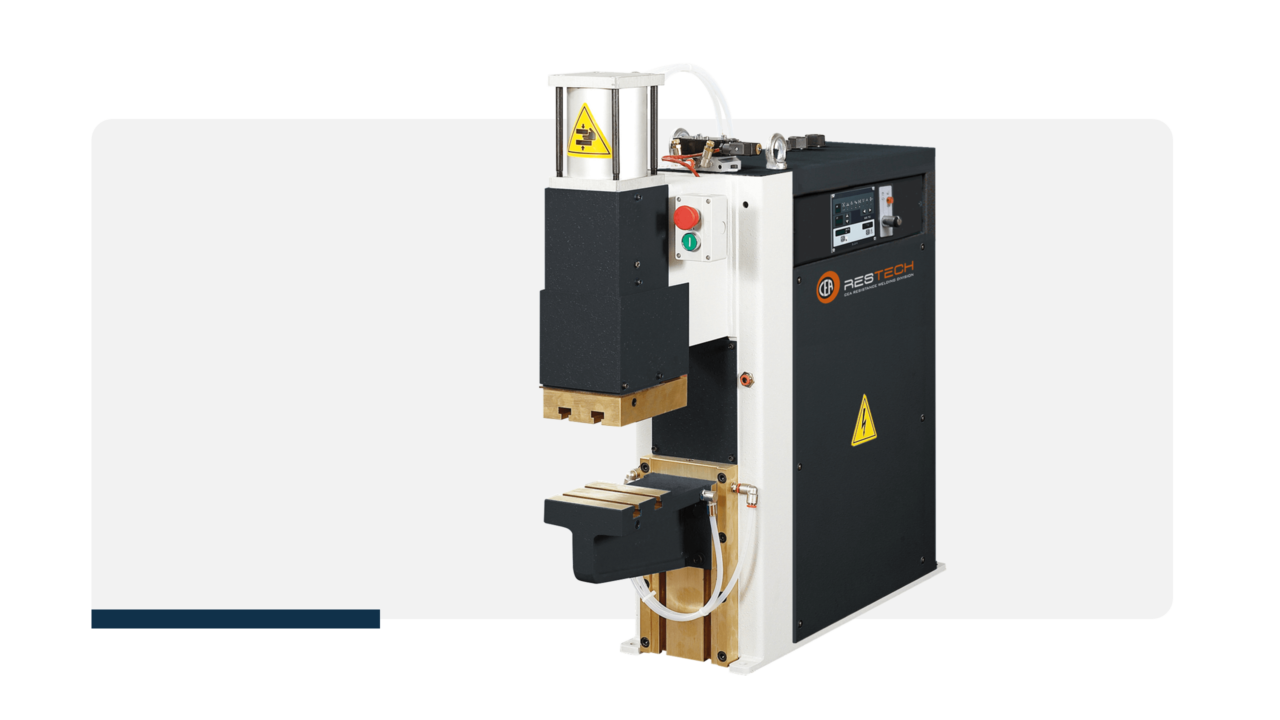

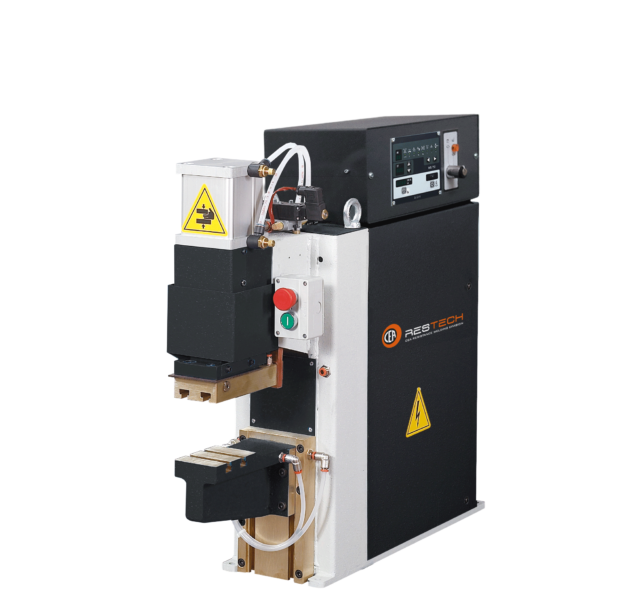

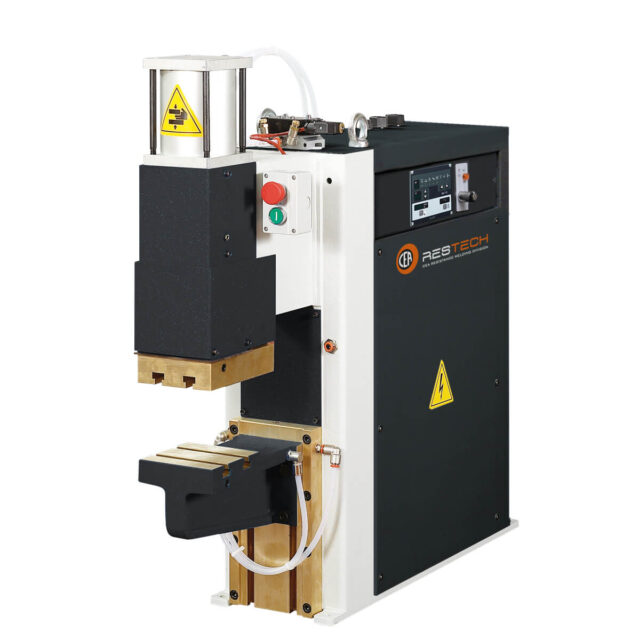

Les soudeuses d’établi BSW, grâce à leurs dimensions réduites, sont adaptées à la construction d’équipements de soudage multi-points personnalisés. Le BSW 25 est particulièrement adapté au soudage par points de précision et, équipé d’accessoires spéciaux, il peut être utilisé pour souder des pièces de petites dimensions. Les BSW 50 et 100, grâce à leur structure rigide, permettent un soudage par projection de haute qualité.

Autre caractéristique

  • Système d’entraînement à faible friction de la tête supérieure pour un soudage très précis et de qualité
  • Circuit secondaire à faible impédance pour permettre des courants de soudage élevés avec une faible consommation
  • Les BSW 50 et 100, avec des plateaux réglables en hauteur et équipés de rainures en T, permettent le montage rapide de porte-barre, porte-électrode et de tout outillage dédié à une application spécifique
  • Démarrage du cycle de sécurité au moyen de boutons latéraux concomitants ou, comme alternative uniquement si l’opérateur peut travailler dans des conditions de sécurité, au moyen d’une pédale électrique. L’une ou l’autre option peut être choisie à l’aide d’un sélecteur à clé amovible
  • Bouton d’arrêt d’urgence du cycle

Caractéristiques techniques

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

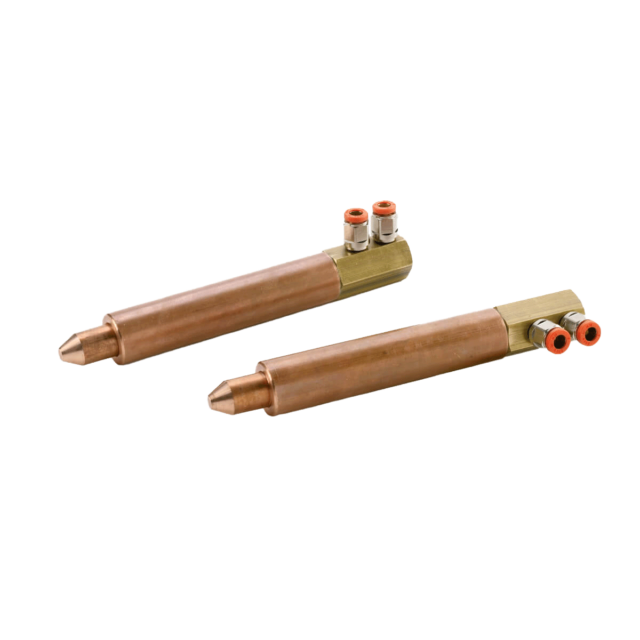

BSW 25 : Set des porte-électrodes

Set des porte-électrodes avec les électrodes

K/KP 48 /BSW 50 : Set des porte-électrodes

Set des porte-électrodes avec les électrodes

PPS 60/BSW 100 : Set des Supports d'électrodes

Sed des porte-électrodes avec les électrodes

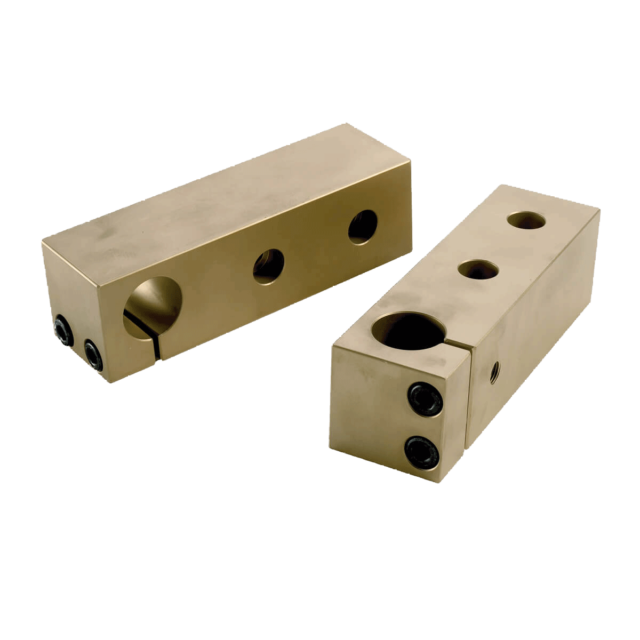

BSW 100 : Set des supports pour porte-électrodes

Set des supports de porte-électrodes

PPN 83/BSW 100 : Set des supports pour porte-électrodes

Set des supports de porte-électrodes

PPN 83/BSW 100 : Jeu de porte-barre 400mm

Jeu de porte-barre avec des barres de 400 mm

PPN 83/BSW 100 : Jeu de porte-barre 600mm

Jeu de porte-barre avec des barres de 600 mm

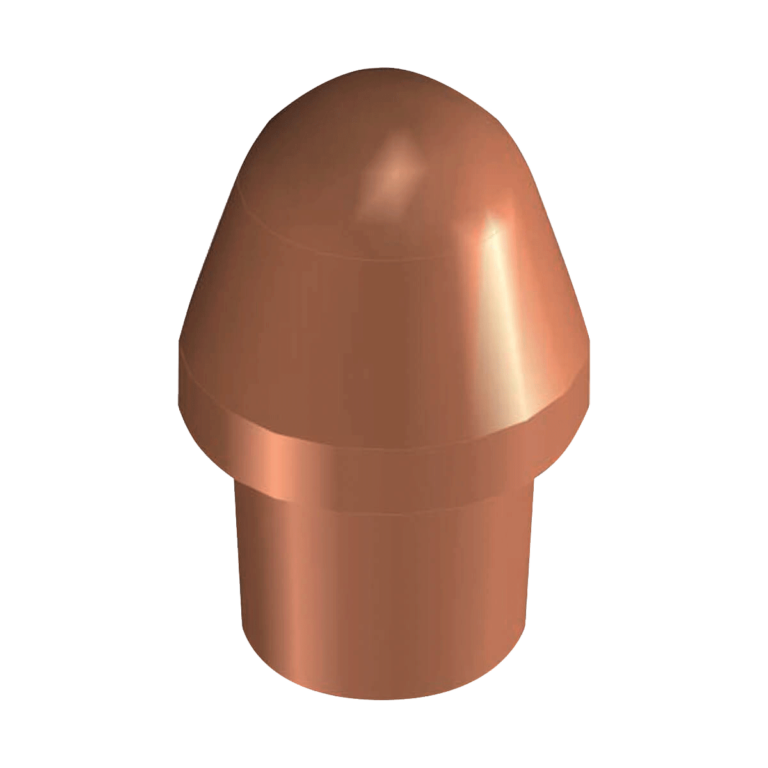

Set des électrodes standard - 6 pièces

Set des électrodes standard – 6 pièces – Ø 16/12 mm

Set des électrodes standard - 6 pièces

Set des électrodes standard – 6 pièces – Ø 16 mm

Set des électrodes standard - 6 pièces

Set des électrodes standard – 6 pièces – Ø 19 mm

pédale à 2 étages

pédale en 2 étapes (1ère étape : presser, 2ème étape : souder)

Galerie

BSW at work

Fiche technique

BSW: Caractéristiques techniques

DONNÉESTECHNIQUES BSW 25 BSW 50 BSW 100
Monophasée 50/60 Hz V 400 400 400
Puissance nominale à 50 kVA 25 50 100
Puissance de soudage max kVA 52 128 331
Puissance installée kVA 14 38 78
Fusible (action retardée) A 40 100 200
Tension secondaire V 3,7 5,5 9,4
Courant de court-circuit secondaire kA 18 29 45
Courant de soudage maximal kA 14,4 23,2 36
Course de travail mm 50 75 100
Force de l’électrode à 600kPa (6bar) daN 187 470 900
Consommation d’eau à 300 kPa (3bar) l/min 4 7 7
Dimensions (LxLxH) mm 800 x 300 x 590 900 x 300 x 770 1080 x 325 x 1015
Poids kg 96 210 380

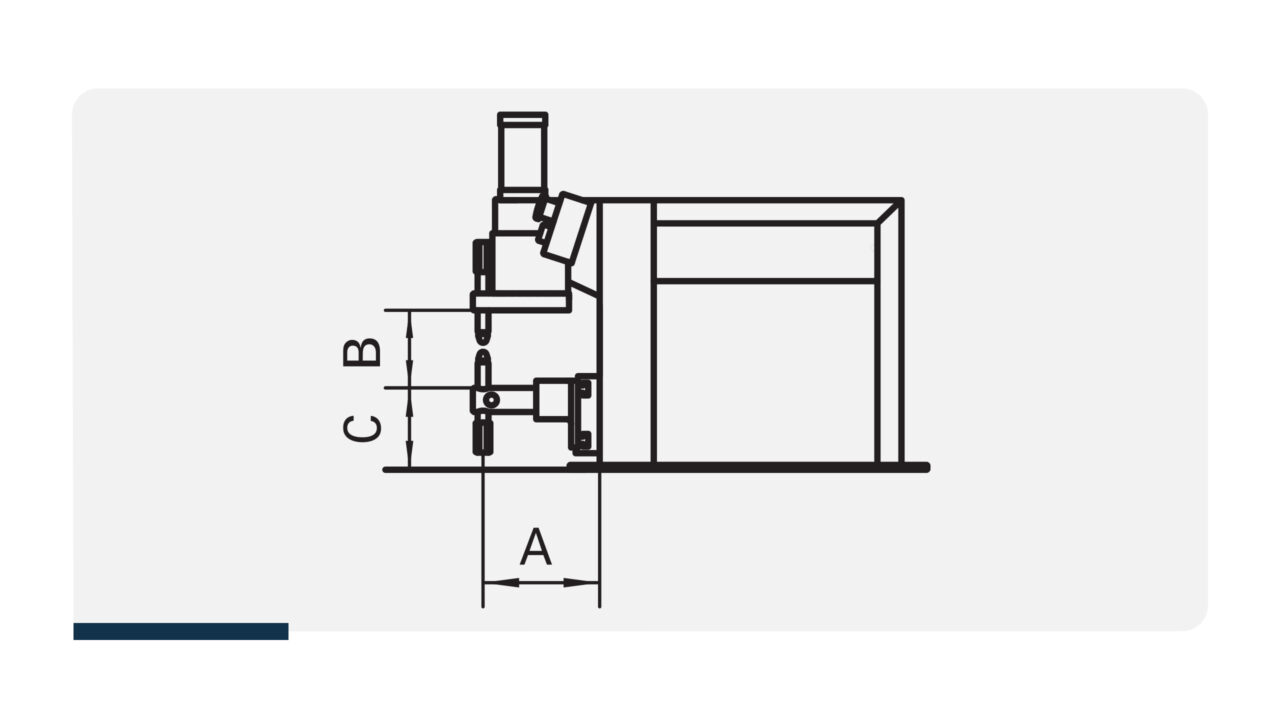

BSW 25 VERSION STANDARD DIMENSIONS

BSW 25
A mm 192
C – MAX. mm (pouces) 129
D – MAX. mm 136
Ø mm 40
Ø mm 18
Ø mm 16

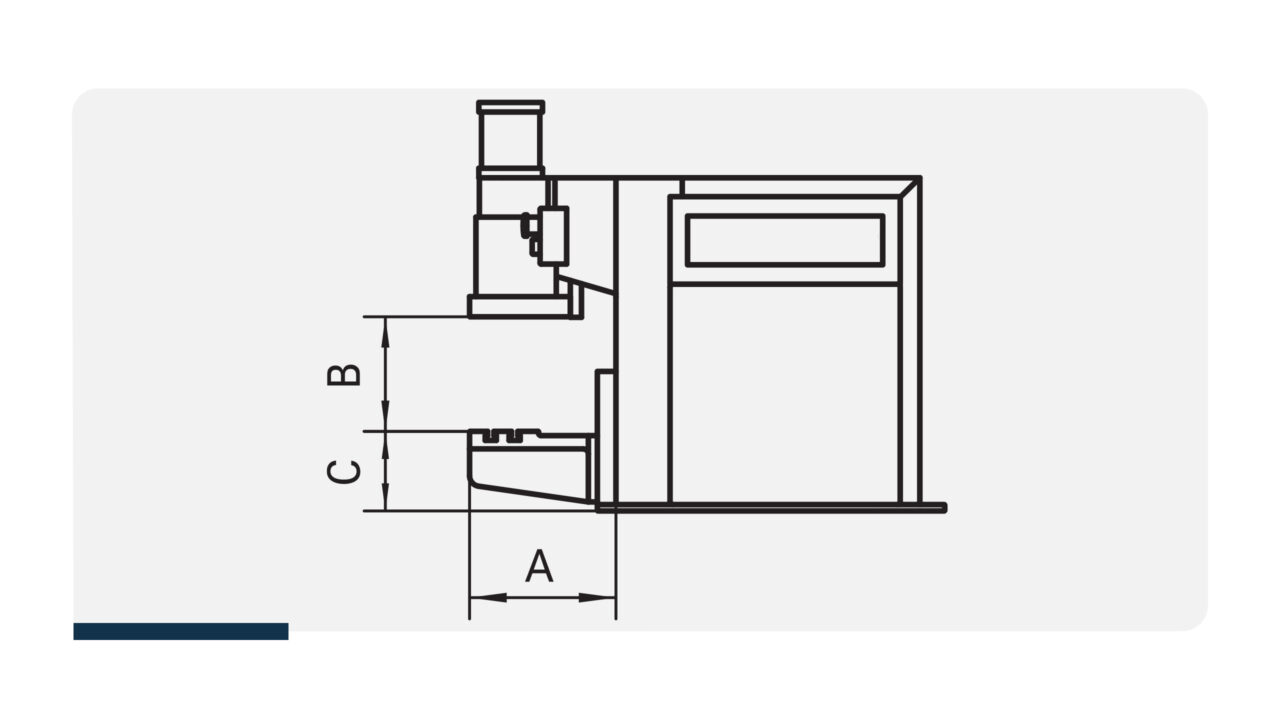

BSW 50 – 100 VERSION STANDARD DIMENSIONS

BSW 50 BSW 100
A mm 276 335
B mm 301 370
C – MIN. mm 100 130
C – MAX. mm 225 300
D – MIN. mm 140 163
D – MAX. mm 265 334

BSW 50 – 100 VERSION STANDARD DIMENSIONS

BSW 50 BSW 100
Ø mm 25 30
Ø mm 16 19
E mm 90 150
F mm 130 150
G mm 45 63
T 2 2
