PPS

Soudage par résistance

PPS

SOUDEUSES PAR POINTS

À COURSE VERTICALE

Particulièrement étudiés pour le soudage par points, les modèles PPS satisfont pleinement une large gamme d’applications industrielles de grande production. Equipés d’un contrôle par microprocesseur, d’une électrovanne, ils peuvent être équipés sur demande de boutons latéraux de sécurité concomitants et de toute autre configuration spéciale.

Les modèles PPS, conçus spécialement pour les travaux de soudage par points, satisfont pleinement une large gamme d’applications industrielles de grande production. Equipés d’un contrôle par microprocesseur, ils peuvent, sur demande, être fournis dans des configurations spéciales ou équipés d’une unité externe de boutons-poussoirs de sécurité concomitante en option.

Configuration flexible

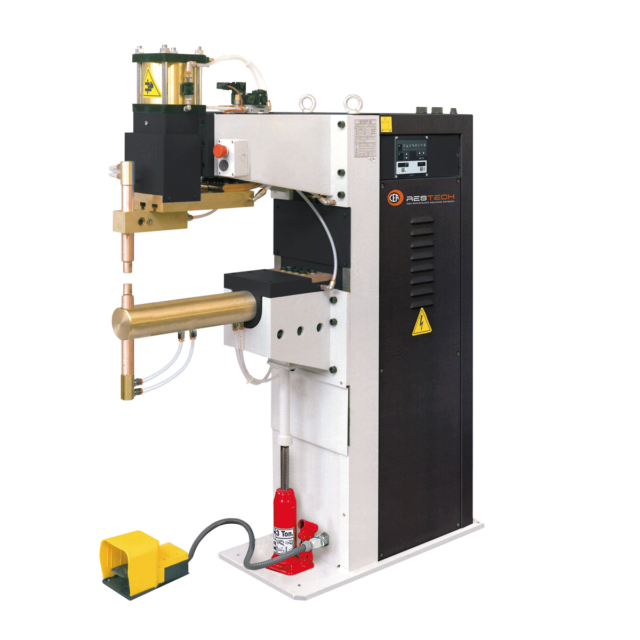

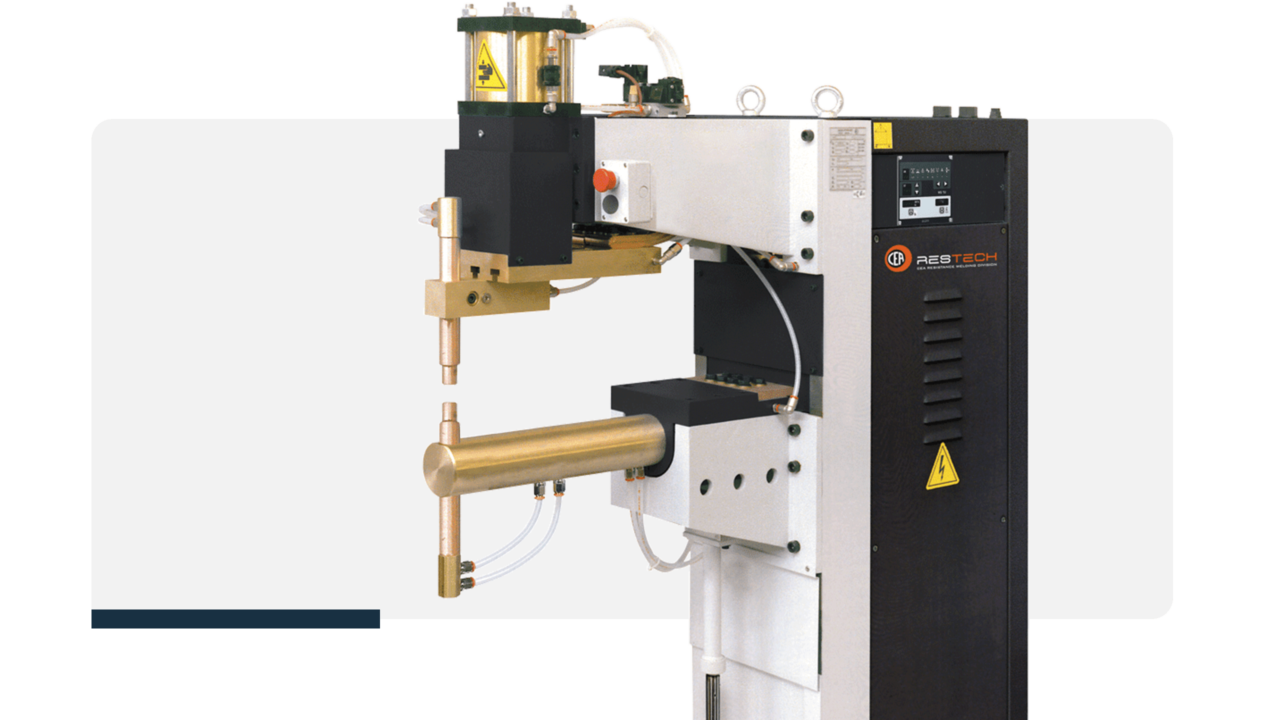

PPS 35 – 60

Bras inférieur rond réglable en hauteur et latéralement
Le support du bras inférieur peut être ajusté pour une utilisation avec un écart de bras plus important

PPS 125

Système d’entraînement à faible friction de la tête supérieure pour un soudage de précision

Avantages du soudage

Excellent soudage sur tous les métaux soudables
Groupe SCR à allumage synchrone avec réglage du courant de soudage par déphasage pour éliminer les transitoires initiaux
Protection thermostatique sur le groupe SCR
Composants pneumatiques autolubrifiés pour éliminer les dépôts d’huile et protéger l’environnement
Circuit secondaire refroidi à l’eau, c’est-à-dire électrodes, porte-électrodes et transformateur

Autres caractéristiques

Porte-électrodes en cuivre refroidis à l’eau et réglables en hauteur
Force de l’électrode réglable par groupe réducteur de pression équipé d’un manomètre et d’un filtre
Mouvement de l’électrode supérieure par vérin pneumatique à double effet autolubrifié, équipé d’un régulateur de vitesse, d’un amortisseur de fin de course et d’un silencieux pour l’évacuation de l’air comprimé
Vanne manuelle pour la descente de la tête supérieure sans pression pour le nettoyage, le centrage et l’entretien ordinaire des électrodes
Électrovanne de commande du cylindre de soudage

Caractéristiques techniques

WS 708 CONTRÔLE ÉLECTRONIQUE

8 programmes
Temps de soudage demi-période
Courant de préchauffage
Deux électrovannes 24 V DC
fréquence 50/60 Hz
Compensation de la tension du réseau
Message d’erreur
Commutateur de soudage/absence de soudage
Point unique ou multiple

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

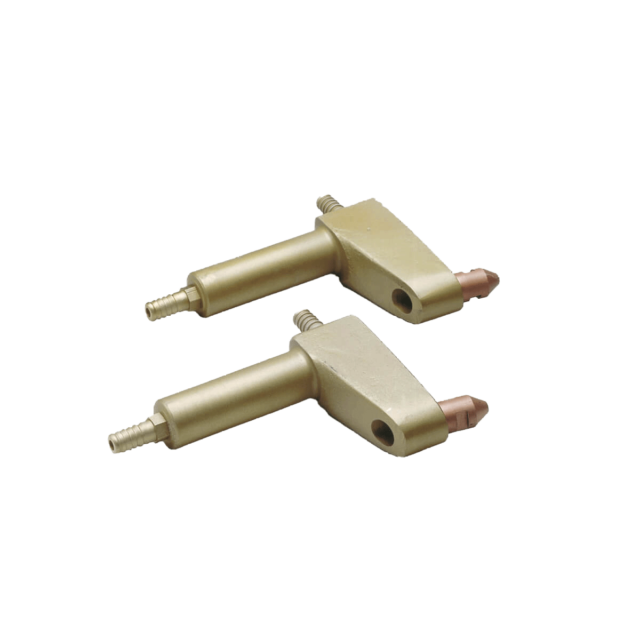

PPS 35 : Set des eletrodes "pipe" de 65mm

Set des eletrodes « pipe » de profondeur 65 mm

PPS 60/PPN 63 : Set des electrodes "pipe" 115mm

Set des electrodes « pipe » de profondeur 115 mm

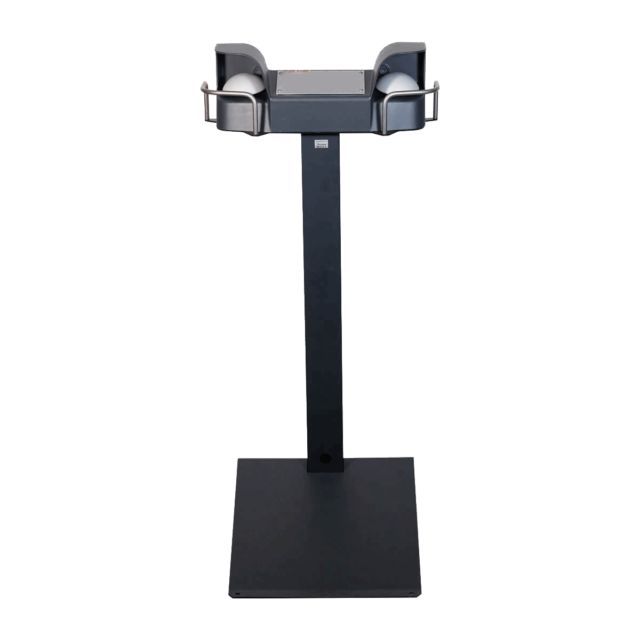

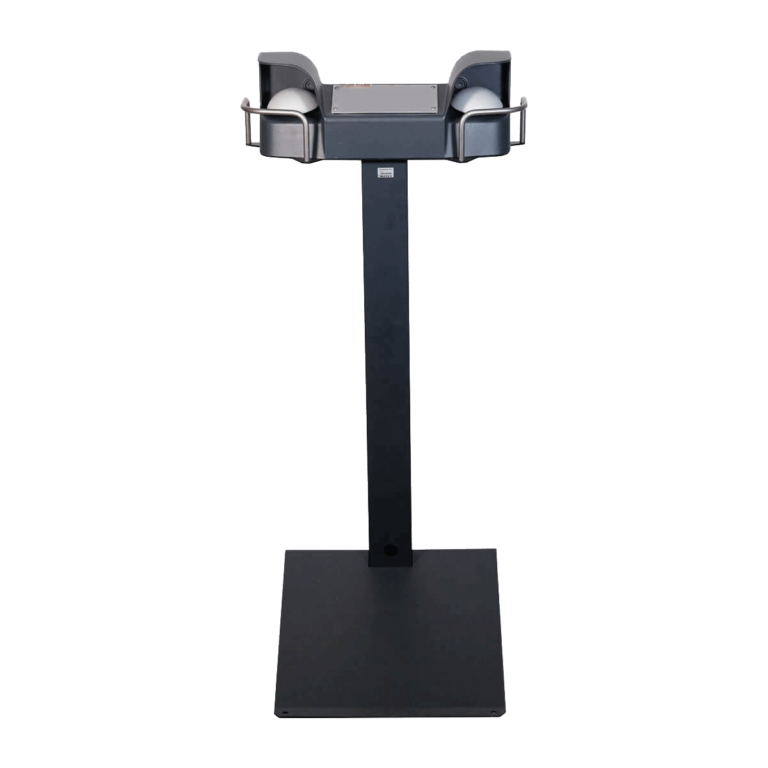

Boutons concomitants

Unité de boutons-poussoirs concomitants de sécurité externe

PPS 35 : Set des porte-électrodes

Set des porte-électrodes avec les électrodes

PPS 60/BSW 100 : Set des Supports d'électrodes

Sed des porte-électrodes avec les électrodes

PPS 125 : Set des Supports d'électrodes

Set des porte-électrodes avec les électrodes

Set des électrodes standard - 6 pièces

Set des électrodes standard – 6 pièces – Ø 19 mm

Set des électrodes standard - 6 pièces

Set des électrodes standard – 6 pièces – Ø 25 mm

pédale à 2 étages

pédale en 2 étapes (1ère étape : presser, 2ème étape : souder)

2 pédales

2 pédales (2 fois – 2 courants de soudure)

Galerie

PPS at work

Fiche technique

PPS: Caractéristiques techniques

DONNÉES TECHNIQUES		PPS 35	PPS 60	PPS 125
Monophasée 50/60 Hz	V	400	400	400
Puissance nominale à 50%	kVA	35	60	125
Puissance de soudage max	kVA	69	113	294
Puissance installée	kVA	20	38	80
Fusible (action retardée)	A	63	100	250
Tension secondaire	V	4,5	5,9	11,5
Courant de court-circuit secondaire	kA	19	24	32
Courant de soudage maximal	kA	15,2	19,2	25,6
Course de travail	mm	85	65	100
Force de l’électrode à 600kPa (6bar)	daN	300	470	900
Consommation d’eau à 300 kPa (3bar)	l/min	7	7	8
Dimensions (LxLxH)	mm	1005 x 410 x 1425	1070 430 1520	1370 420 1750
Poids	kg	200	335	700

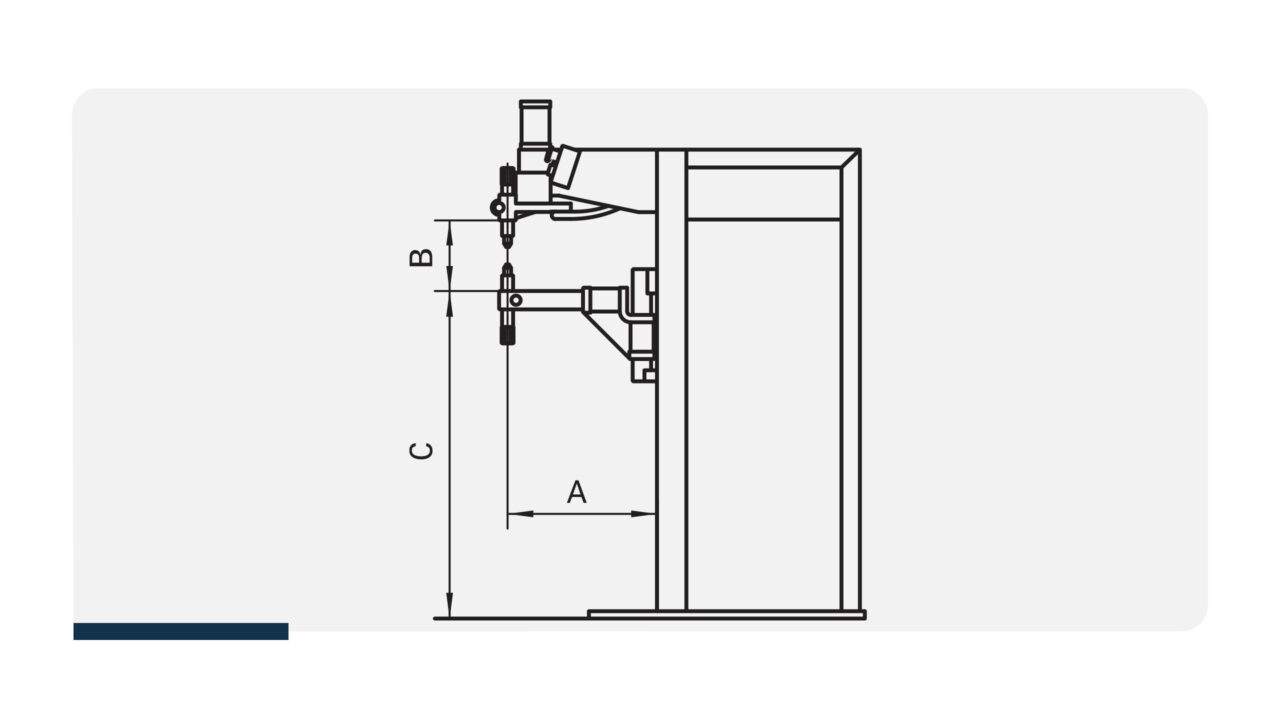

PPS VERSION STANDARD DIMENSIONS

		PPS 35	PPS 60	PPS 125
A	mm	395	435	500
A (en option)	mm	–	650	700
B – MIN.	mm	140	180	170
B – MAX.	mm	400	510	320
C – MIN.	mm	690	615	710
C – MAX.	mm	950	945	860
	Ø mm	50	60	90
	Ø mm	30	35	35
