K – KP
Soudage par résistance

K – KP

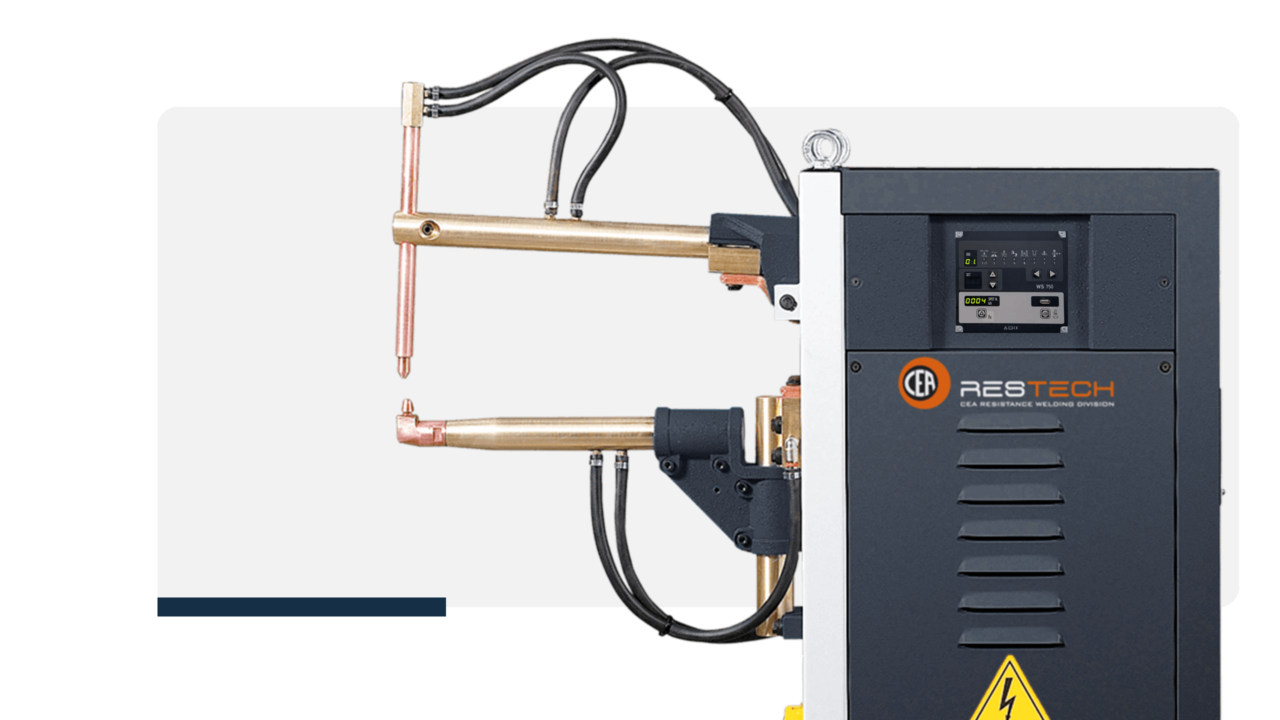

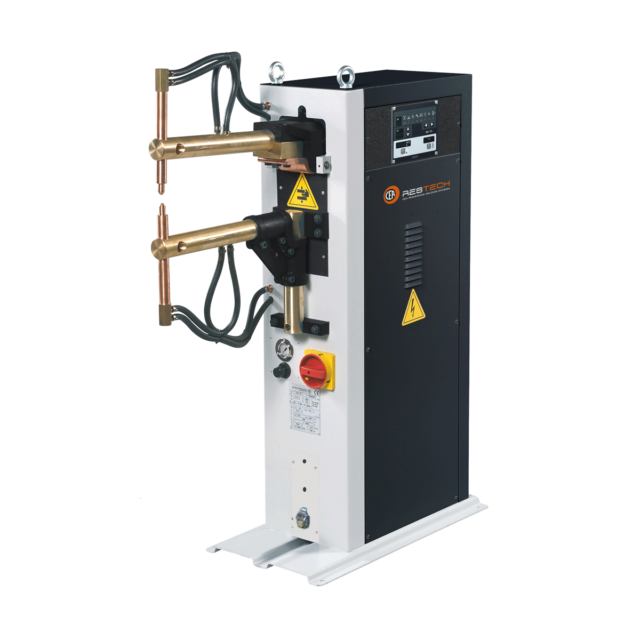

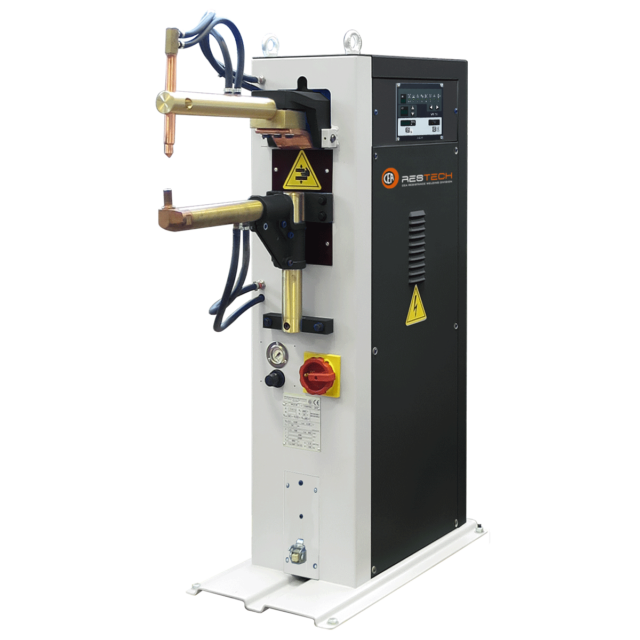

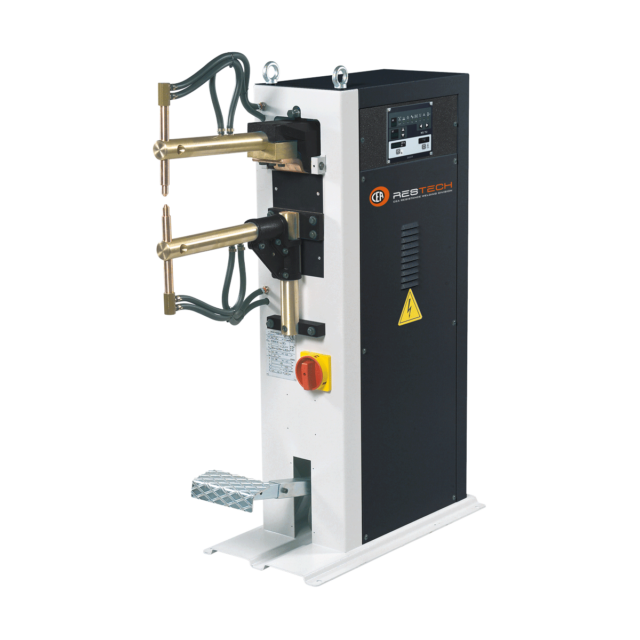

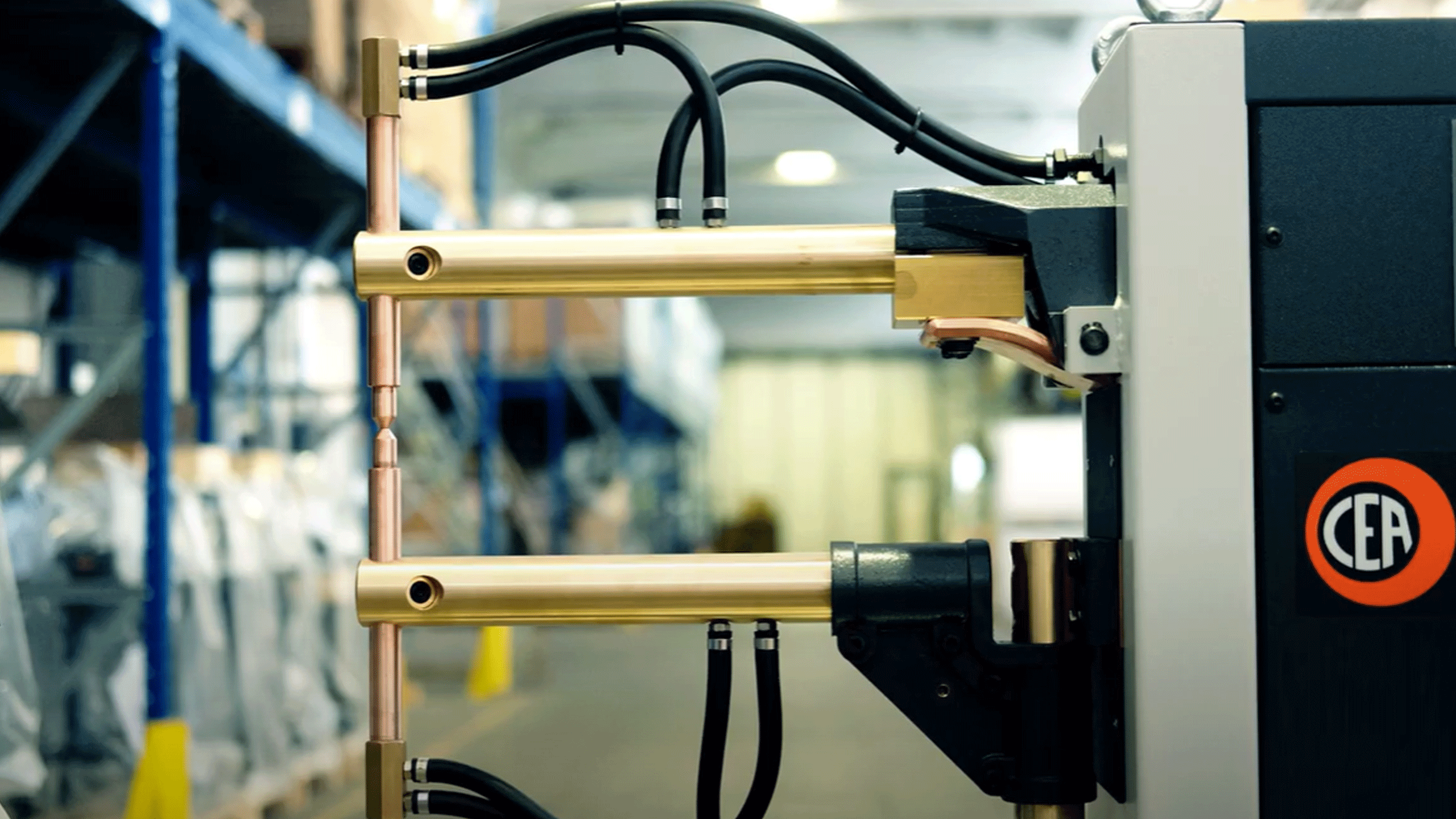

SOUDEUSES PAR POINTS À BRAS OSCILLANT

BRAS INFÉRIEUR RÉGLABLE EN HAUTEUR

Les soudeuses par points à résistance de la série K-KP, polyvalentes, robustes et faciles à utiliser, garantissent les meilleurs résultats de soudage sur tout métal soudable et constituent la solution idéale pour toutes les applications de soudage par points. Les modèles K-KP sont disponibles en version mécanique ou pneumatique :

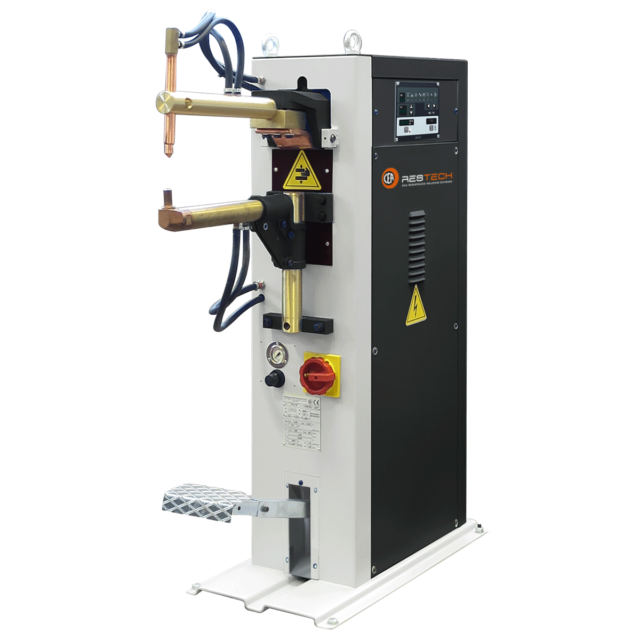

  • K est une pédale à commande mécanique
  • KP est actionné pneumatiquement par une pédale électrique.

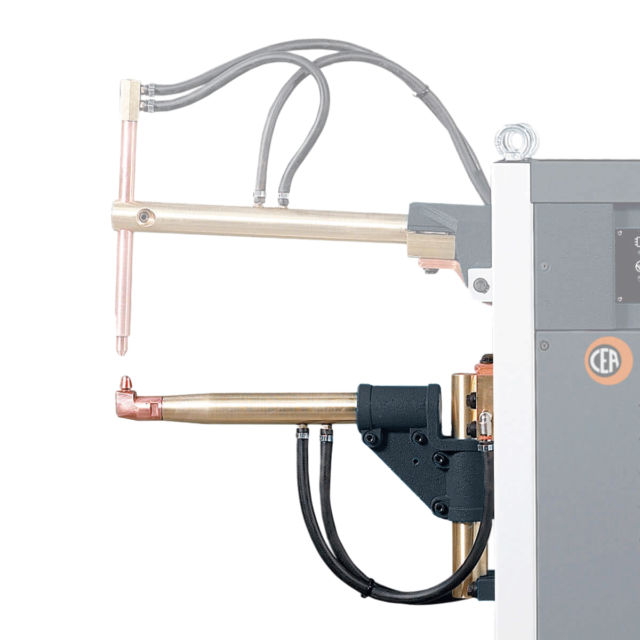

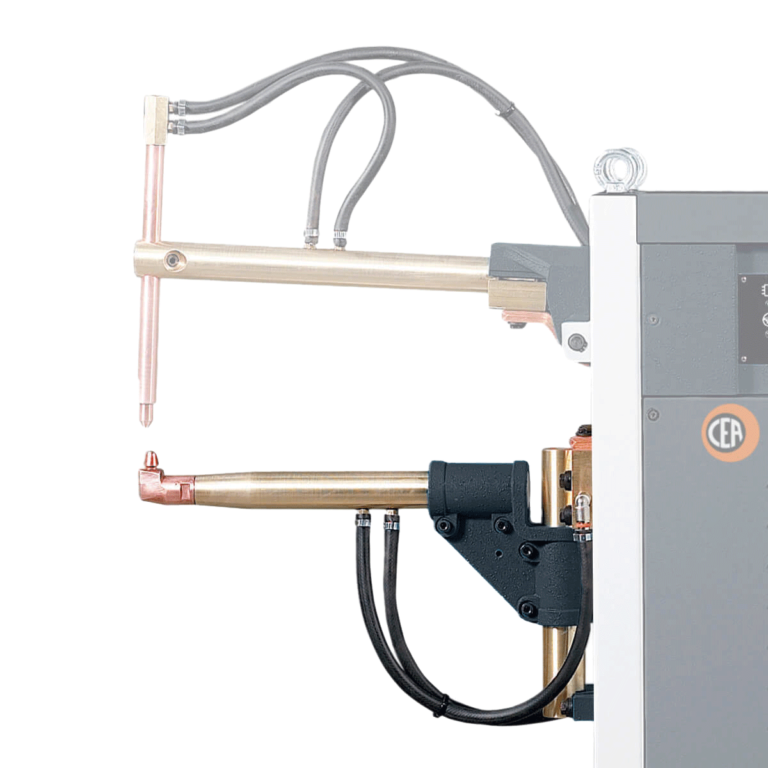

K – KP bras inférieur équipé d’une électrode enfoncée (en option)

Lorsque le bras inférieur est équipé d’une électrode enfoncée, un long porte-électrode est également nécessaire sur le bras supérieur
un long porte-électrode est également nécessaire sur le bras supérieur.

Autre caractéristique

  • Excellente soudure sur tous les métaux soudables
  • Réglages électroniques du courant et du temps de soudage
  • Groupe SCR à allumage synchrone avec réglage du courant de soudage par déphasage pour éliminer le transitoire initial
  • Consommation réduite
  • Bras refroidis à l’eau
  • Porte-électrodes en cuivre refroidis à l’eau avec hauteur réglable
  • Composants pneumatiques autolubrifiés pour éliminer les dépôts d’huile et protéger l’environnement des contaminants (KP)

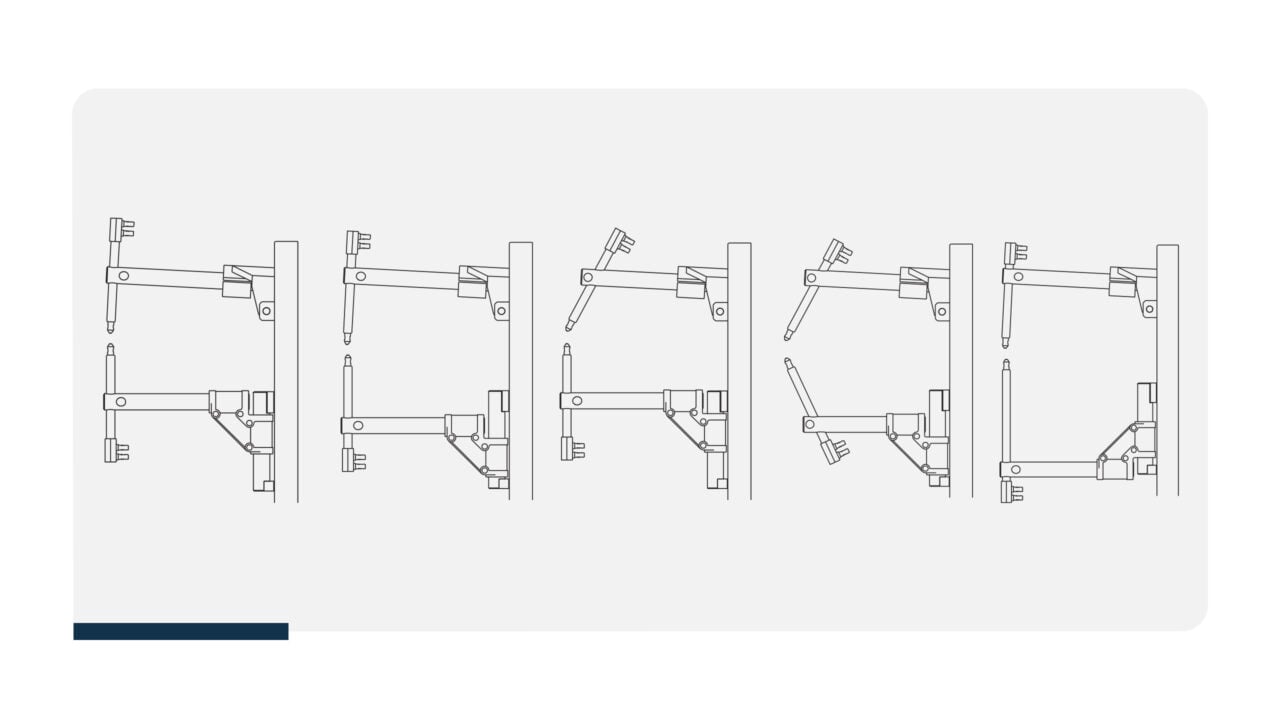

  • Grande polyvalence grâce aux différentes configurations de travail possibles
  • Bras inférieur réglable en hauteur et orientable pour l’utilisation d’un porte-électrode plus long (Option K/KP)

Caractéristiques techniques

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

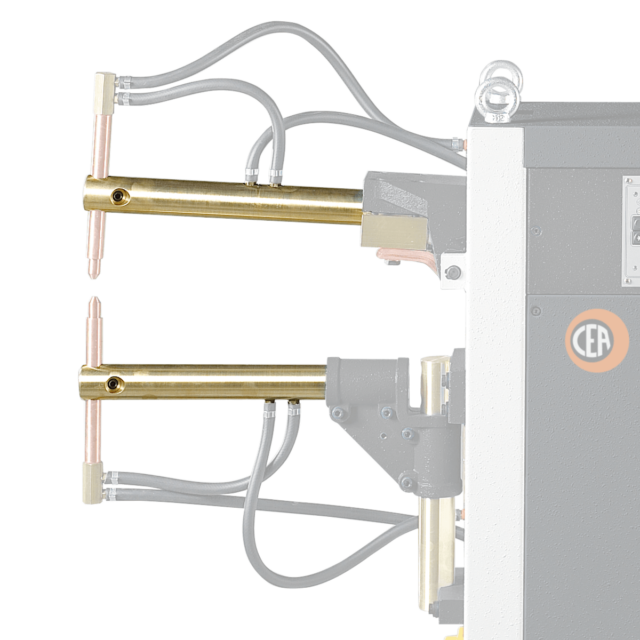

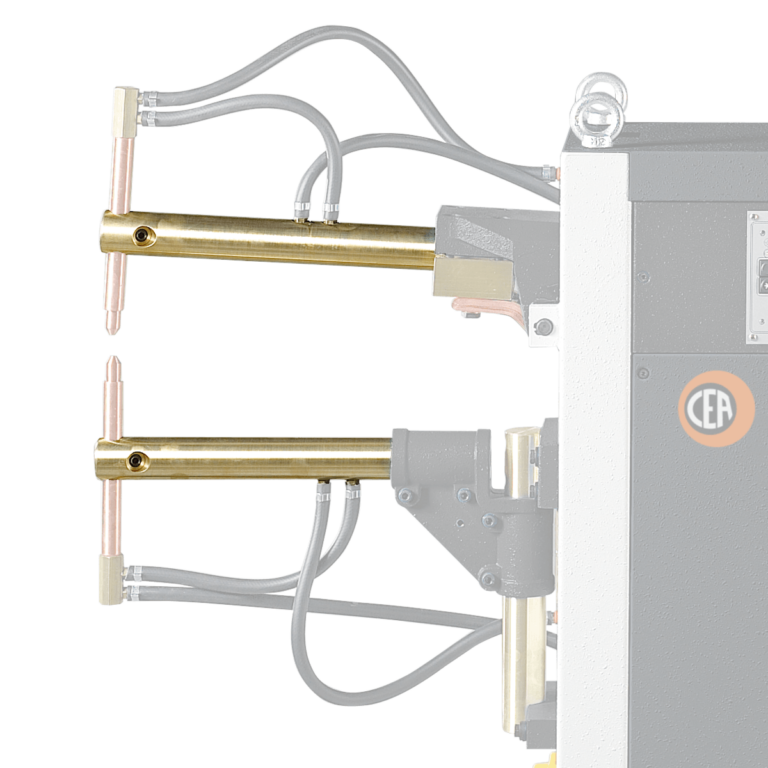

K/KP22 : Set des bras 455mm

Set des bras 455 mm refroidis Ø 40 mm

K/KP 22 : Set des bras 600 mm

Set des bras 600 mm refroidis Ø 40 mm

K/KP 28 : Set des bras 455 mm

Set des 455 mm refroidis Ø 45 mm

K/KP 28 : Set des bras 800 mm

Set des bras 800 mm refroidis Ø 45 mm

K/KP 48 : Set des bras 1000mm

Set des bras 1000 mm refroidis Ø 50 mm

K/KP 48 : Set des bras 490 mm

Set des bras 490 mm refroidis Ø 50 mm

K/KP 48 : Set des bras 700mm

Set des bras 700 mm refroidis Ø 50 mm

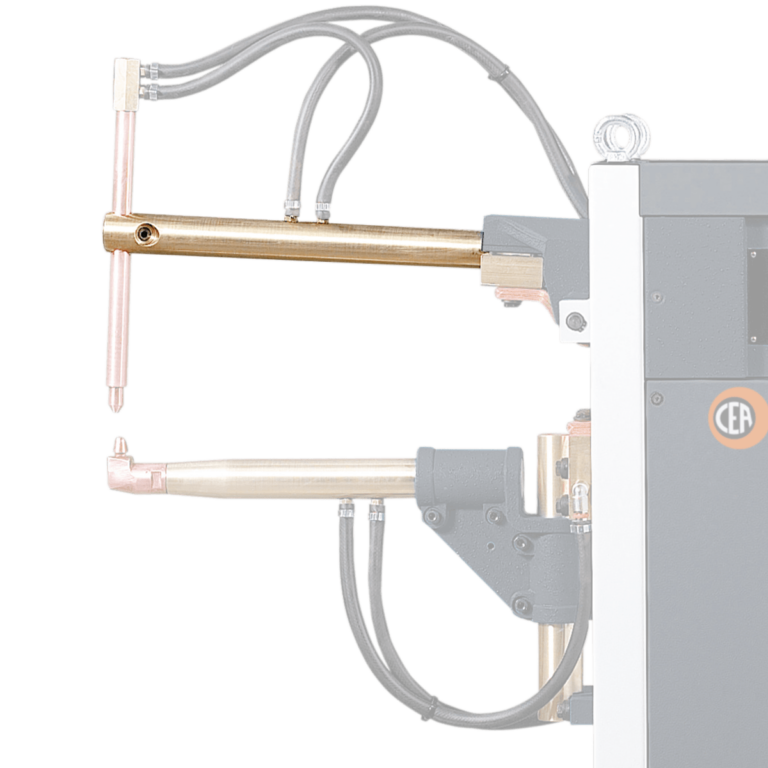

K/KP 22 : Bras supérieur 455 mm

Longueur du bras supérieur : 455 mm Ø : 40mm

K/KP 22 : Bras avec électrode pressée 455mm

Bras inférieur avec électrode pressée 455 mm (longueur utile : 200 mm)

K/KP 22 : Bras supérieur 600 mm

Longueur du bras supérieur : 600 mm Ø : 40mm

K/KP 22 : Bras avec électrode pressée 600 mm

Bras inférieur avec électrode pressée 600 mm (Longueur utile : 345 mm)

K/KP 28 : Bras supérieur 455 mm

Bras supérieur Longueur : 455 mm Ø : 45mm

K/KP 28 : Bras avec électrode pressée 455mm

Bras inférieur avec électrode pressée 455 mm (longueur utile : 200 mm)

K/KP 28 : Bras supérieur 800 mm

Longueur du bras supérieur : 800 mm Ø : 45mm

K/KP 28 : Bras avec électrode pressée 800 mm

Bras inférieur avec électrode pressée 800 mm (longueur utile : 545 mm)

K/KP 48 : Bras supérieur 490 mm

Bras supérieur Longueur : 490 mm Ø : 50 mm

K/KP 48 : Bras avec électrode pressée 490 mm

Bras inférieur avec électrode pressée 490 mm (longueur utile : 205 mm)

K/KP 48 : Bras supérieur 700 mm

Longueur du bras supérieur : 700 mm Ø : 50mm

K/KP 48 : Bras avec électrode pressée700mm

Bras inférieur avec électrode pressée 700 mm (longueur utile : 415 mm)

K/KP 48 : Bras supérieur 1000mm

Longueur du bras supérieur : 1000 mm Ø : 50mm

K/KP 49 : Bras avec électrode pressée 1000mm

Bras inférieur avec électrode pressée 1000 mm (Longueur utile : 715 mm)

IR 14 400V

Équipement de refroidissement de l’eau IR 14 400 V

Kit de connexion pour le refroidissement de l'eau

Kit de connexion pour le refroidissement de l’eau

Z/ZP 18/28 - K/KP 22/28 : Set des porte-électrodes

Set des porte-électrodes avec les électrodes

K/KP 48 /BSW 50 : Set des porte-électrodes

Set des porte-électrodes avec les électrodes

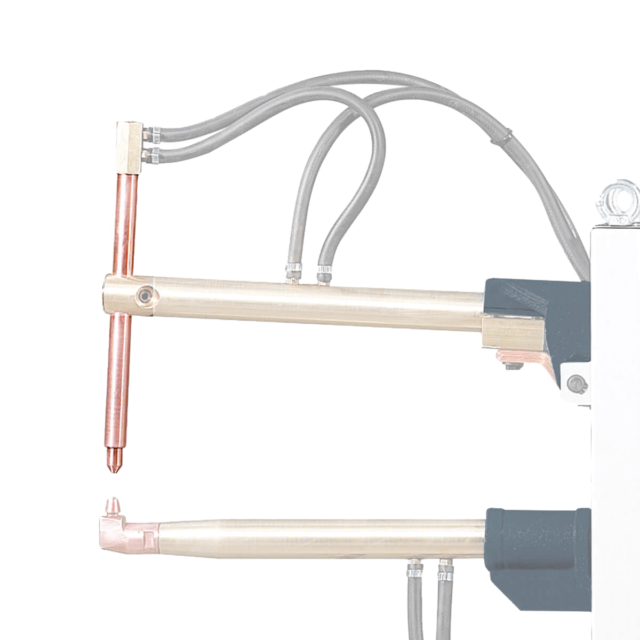

Z/ZP 18/28 - K/KP 22/28 : Porte-électrodes plus long

Porte-électrode plus long complet avec électrode

K/KP 48 : Porte-électrodes plus long

Porte-électrode plus long avec électrode standard

Set des électrodes standard - 6 pièces

Set des électrodes standard – 6 pièces – Ø 16 mm

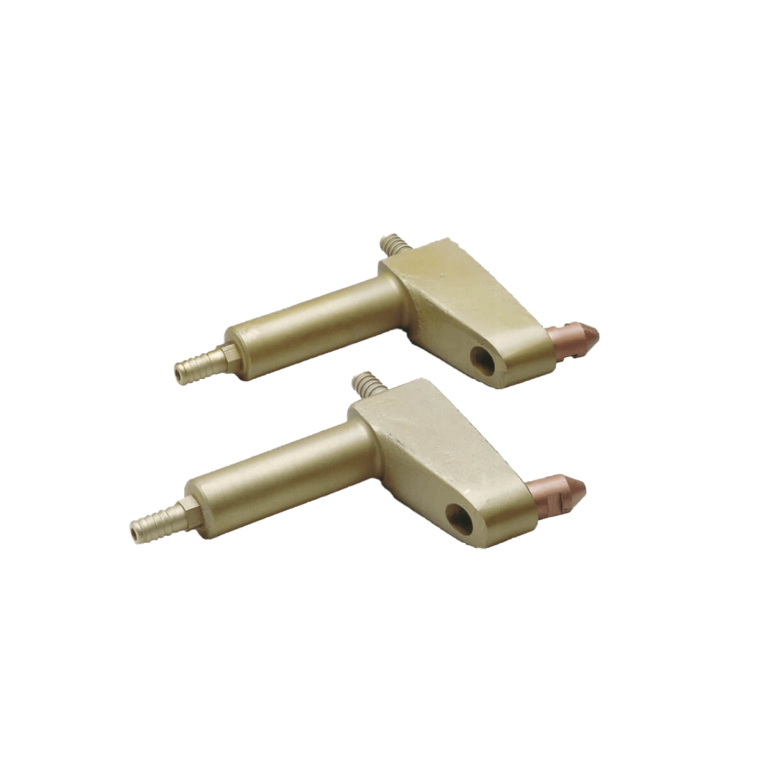

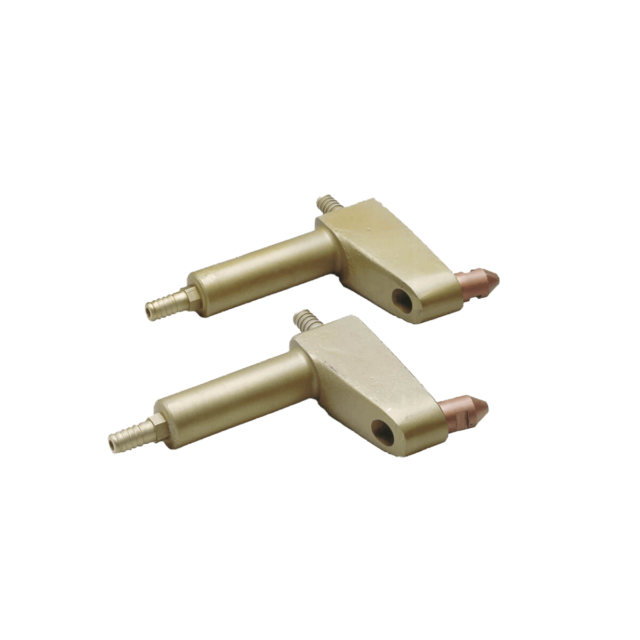

Z/ZP 18/28 - K/KP 22/28 : Set des electrode "pipe" 65mm

Set des electrodes « pipe » avec profondeur 65 mm

K/KP 48 : Set des électrodes "pipe" 65mm

Set des électrodes « pipe » avec profondeur 65 mm

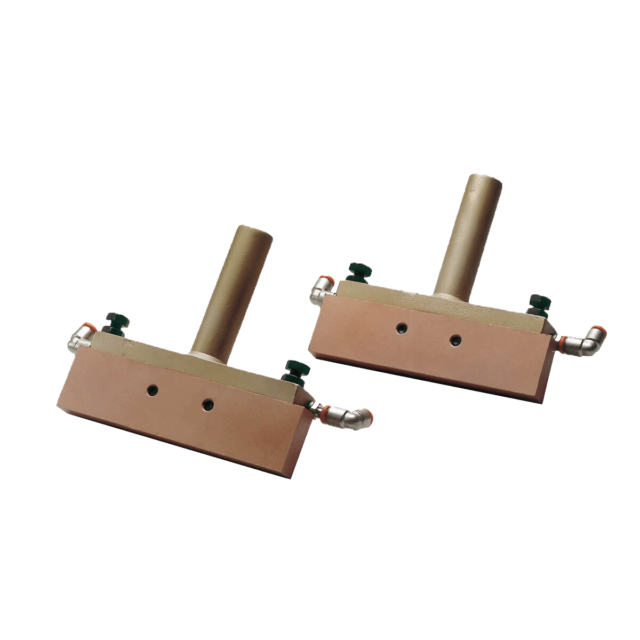

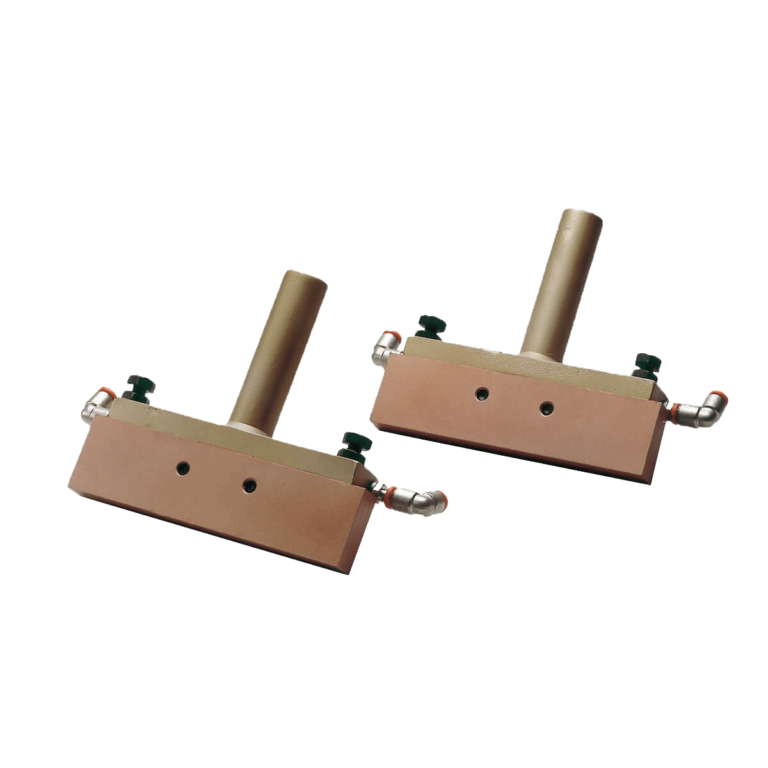

Z/ZP 18/28 : Porte-barre 100mm

Porte-barre avec barres de 100 mm

K/KP 48 : Porte-barre 100mm

Porte-barre avec barres de 100 mm

pédale à 2 étages

pédale en 2 étapes (1ère étape : presser, 2ème étape : souder)

2 pédales

2 pédales (2 fois – 2 courants de soudure)

Fiche technique

K – KP: Caractéristiques techniques

DONNÉES TECHNIQUES K 22

KP 22

K 28

KP 28

K 48

KP 48

Monophasée 50/60 Hz V 400 400 400
Puissance maximale nominale kVA 20 25 45
Puissance de soudage maximale kVA 36,5 54,7 75
Puissance installée kVA 12 14 24
Fusible (action retardée) A 25 36 63
Tension secondaire V 3,5 4,2 5,2
Courant de court-circuit secondaire kA 11,6 14 17,8
Courant de soudage max kA 9,3 11,2 14,2
Force de l’électrode à 600kPa (6bar) da N 180 300 280
Consommation d’eau à 300kPa (3bar) l/min 3,8 3,8 3,8
Dimensions (LxLxH) mm 980 x 330 x 1200 980 x 390 x 1250 1020 x 390 x 1250
Poids kg 120 167 194

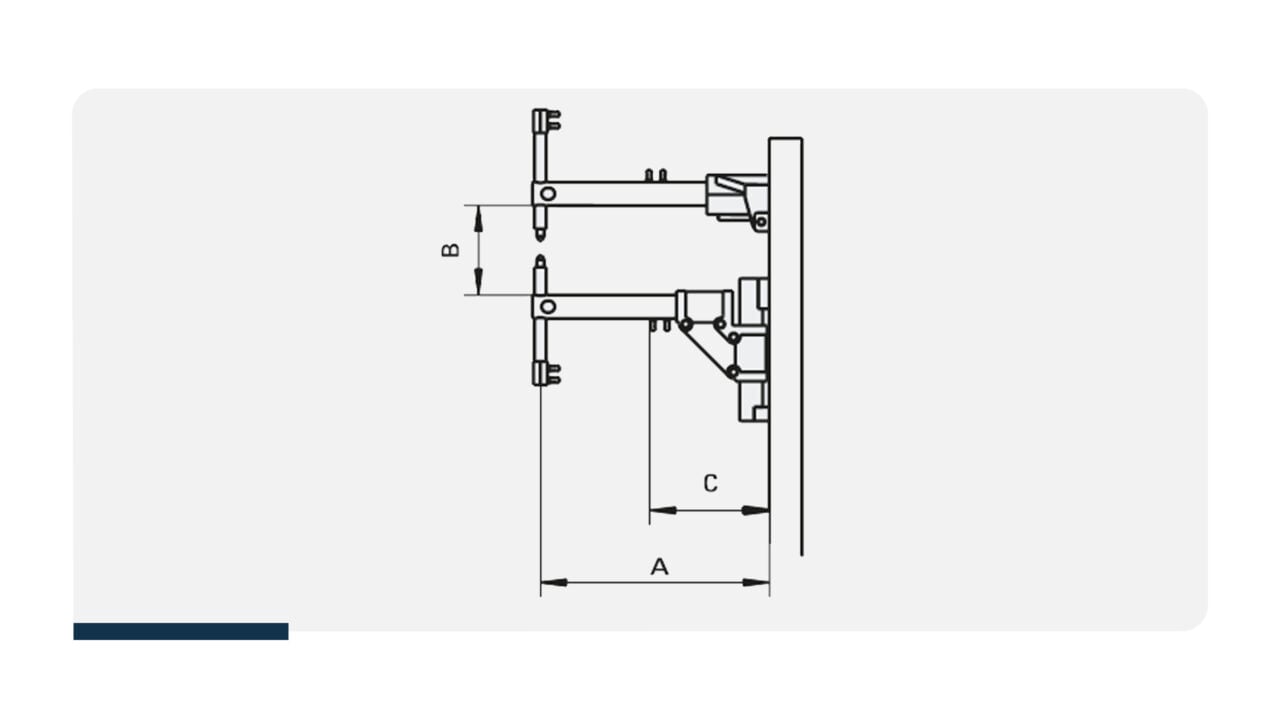

K – KP VERSION STANDARD DIMENSIONS

K 22

KP 22

K 28

KP 28

K 48

KP 48

A mm 455 455 490
A (en option) mm (en option) 600 600 700
mm (en option) 800 800 1000
B – MIN mm (pouces) 173 168 163
B – MAX mm (pouces) 410 443 438
C mm (pouces) 255 255 285
Ø mm 40 45 50
Ø mm 21 21 25
Ø mm 16 16 16
10% 10% 10%

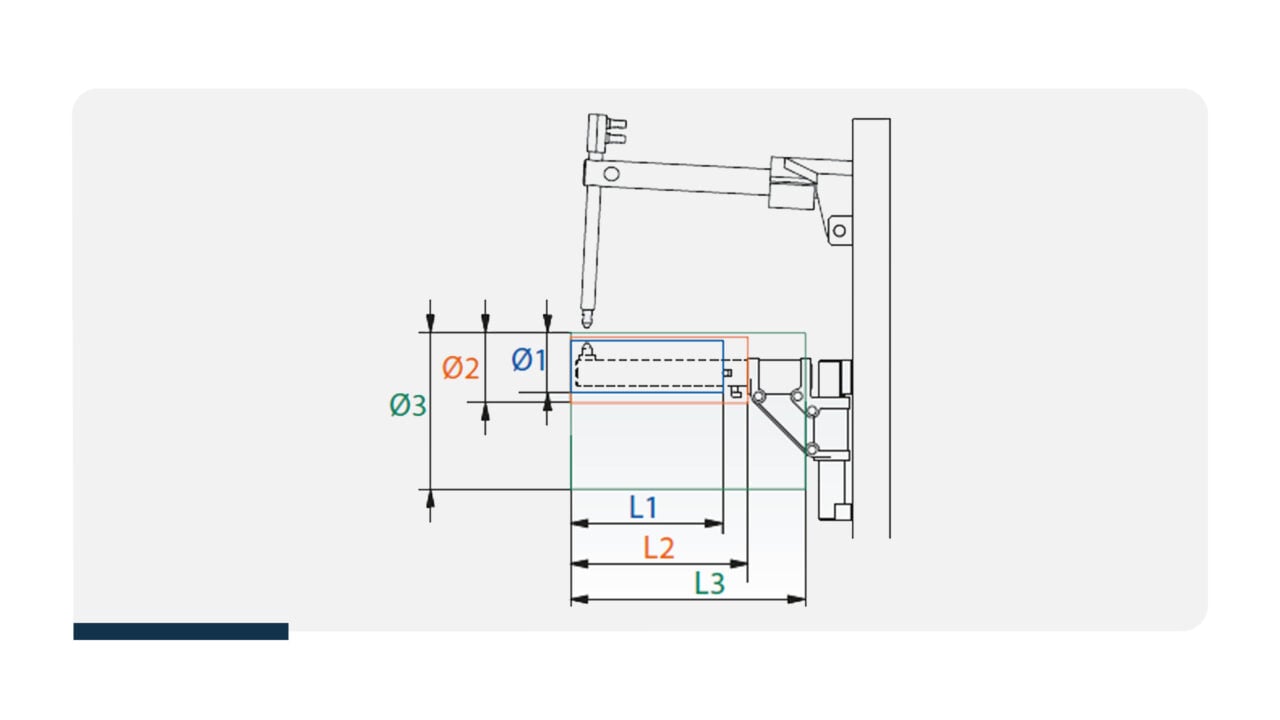

K – KP VERSION ÉLECTRODE PRESSÉE DIMENSIONS

K 22

KP 22

K 22

KP 22

K 28

KP 28

K 28

KP 28

K 48

KP 48

K 48

KP 48

K 48

KP48

A mm 455 600 455 800 490 700 1000
L1 mm 252 397 252 597 257 467 767
Ø1 Min mm 60 60 63 63 65 65 65
L2 mm 280 429 289 643 295 505 805
Ø2 Min mm 85 85 90 90 98 98 98
L3 mm 397 542 402 747 427 637 937
Ø3 Min mm 180 180 185 185 205 205 205
