MAXI i SYNERGIC

Soudage a l’arc

MAXI i SYNERGIC

SIMPLE, PUISSANT, MULTIPROCESSUS ET SYNERGIQUE

ÉQUIPEMENT SYNERGIQUE MIG-MAG À ONDULEUR AVEC DÉVIDOIR SÉPARÉ

MAXI i SYNERGIC sont des équipements multiprocessus caractérisés par une technologie synergique de commande numérique et d’onduleur, intégrée dans une structure métallique robuste et fonctionnelle, avec un dévidoir séparé. Technologiquement avancés, robustes et faciles à utiliser, ils permettent un soudage de haute qualité en mode MIGMAG, MMA, TIG avec « Lift ».

MAXI i

Contrôle synergique complet

L’interface conviviale rend MAXI i SYNERGIC facile à utiliser sans formation avancée. Une fois le programme souhaité sélectionné, le contrôle de soudage règle automatiquement les meilleurs
paramètres en fonction du type de matériau, du diamètre du fil et du gaz utilisé.

Simple, solide et fiable

MAXI i SYNERGIC sont le meilleur choix dans tous les domaines industriels pour toutes les applications qualifiées nécessitant une grande précision et une répétabilité des résultats de soudage, telles que les travaux de fabrication de moyenne et grande envergure, les chantiers navals et la construction métallique.beaucoup plus efficace sur le plan énergétique.

Autres caractéristiques :

Contrôle des paramètres depuis le dévidoir avec courbes synergiques (matériau, gaz, fil)
Touche « Smart JOB » pour accès rapide à 3 tâches favorites
Économie d’énergie : ventilateur et refroidissement à eau actifs uniquement si nécessaire
Amorçage de l’arc précis et efficace
Verrouillage partiel ou total par mot de passe
Structure métallique robuste
Contrôle du cratère initial et final
Refroidissement à eau intégré (version W) ou rétrofittable

Caractéristiques techniques

DÉVIDOIR WF 710

BOÎTIER INDUSTRIEL ROBUSTE conçu pour durer
MÉCANISME D’ENTRAINEMENT PROFESSIONNEL avec 4 galets de grand diamètre pour un dévidage précise et constante du fil
GALETS À DOUBLE RAINURE remplaçables sans aucun outil
SUPPORT POUR BOBINES DE FIL jusqu’à Ø 300 mm
FENÊTRE D’INSPECTION dans le couvercle de la bobine
Kit de suspension HK2 (en option)
CÂBLES D’INTERCONNEXION LONGS disponibles pour les équipements MAXI i SYNERGIC en version refroidie par air de plus de 50 m

MAXIi: DEUX VERSIONS DISPONIBLES

Pour adapter MAXIi à toutes les applications possibles, le CEA propose 2 versions du générateur : MAXIi refroidi par air et MAXIi W refroidi par eau.

Le même dévidoir peut fonctionner en mode refroidissement à eau en ajoutant le kit d’accessoires MXi.

SIMPLE AUTOMATION

Les générateurs CEA sont équipés en standard d’entrées/sorties analogiques et numériques. Cela permet d’intégrer très facilement le générateur dans un équipement de soudage automatisé sans avoir recours à des interfaces externes coûteuses et sophistiquées, généralement fournies pour la robotique.

FSC - Fast Start Control

C’est le contrôle innovant de l’amorçage de l’arc qui réduit considérablement le temps d’allumage. Grâce à cette nouvelle technologie, il est possible d’obtenir un allumage rapide et parfait à chaque amorçage.

Ceci est idéal pour le soudage par points et le pré-assemblage de composants.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

Dévidoir fermé WF 710

Dévidoir de fil fermé WF 710 4 galets (Ø : 1,0 / 1,2) avec régulation de tension

MXi SYN

Accessories type: « MXi SYN » pour connecter cable de liaison générateur-dévidoir refroidi eau

WK 4 kit de roues standard

WK 2 kit de roues extra-larges

Kit de suspension HK 2

HK 2 Kit de suspension pour le dévidoir WF

TS1 - Support de torche

TS1 – Support de torche

LIAISONS 1,2 m AIR

1,2 m liaison générateur – dévidoir refroidi par air

LIAISONS 5 m AIR

5 m liaison générateur – dévidoir refroidi par air

LIAISONS 10 m AIR

10 m liaison générateur – dévidoir refroidi par air

LIAISONS 1,2 m EAU

1,2 m liaison générateur – dévidoir refroidi par eau

LIAISONS 5 m EAU

5 m liaison générateur – dévidoir refroidi par eau

LIAISONS 10 m EAU

10 m liaison générateur – dévidoir refroidi par eau

CEA Torche CX 353/4

CEA Torch CX 353/4 4 m de fil Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA Torche CX 451/4

CEA Torch CX 451/4 4 m pour fil Ø 0,8÷1,6 CO2 400A @60% / Mix 300A @60%

CEA Torche CXH 302/4

CEA Torche CXH 302/4 4 m de fil Ø 0,8÷1,2 refroidie à l’eau CO2 300A @100% / Mix 250A @100%

CEA Torche CXH 402/4

CEA Torche CXH 402/4 4 m de fil Ø 0,8÷1,6 refroidie à l’eau CO2 500A @100% / Mix 450A @100%

50 mm² / 4 m Câble de masse avec pince

Réducteur avec débitmètre et 1 manomètre

CEA CL-1100

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

Kit d’eau rétrofit pour MAXII

Kit d’eau pour l’installation ultérieure d’un MAXII refroidi par air en un MAXII refroidi par eau

IR 14 400V

Équipement de refroidissement de l’eau IR 14 400 V

Kit de support pour enroulement de câbles

Kit de support pour enroulement de câbles (Maxi I/Maxiq/Qubox)

Galerie

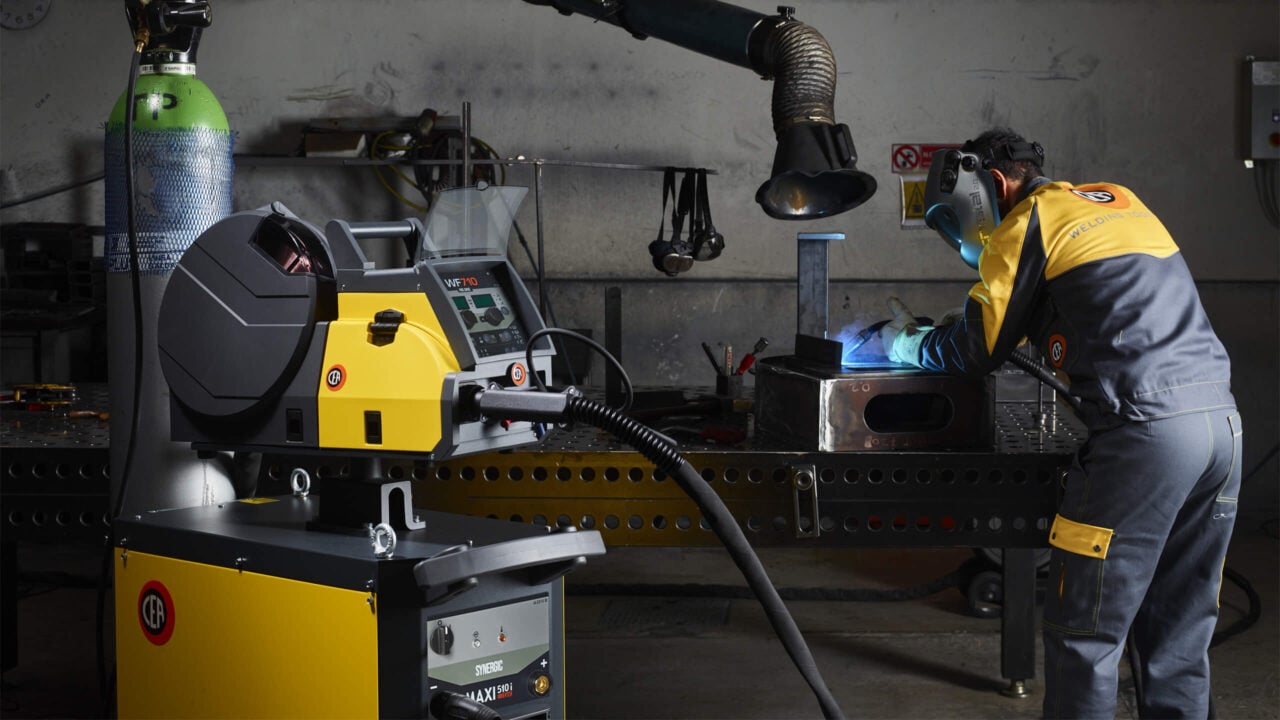

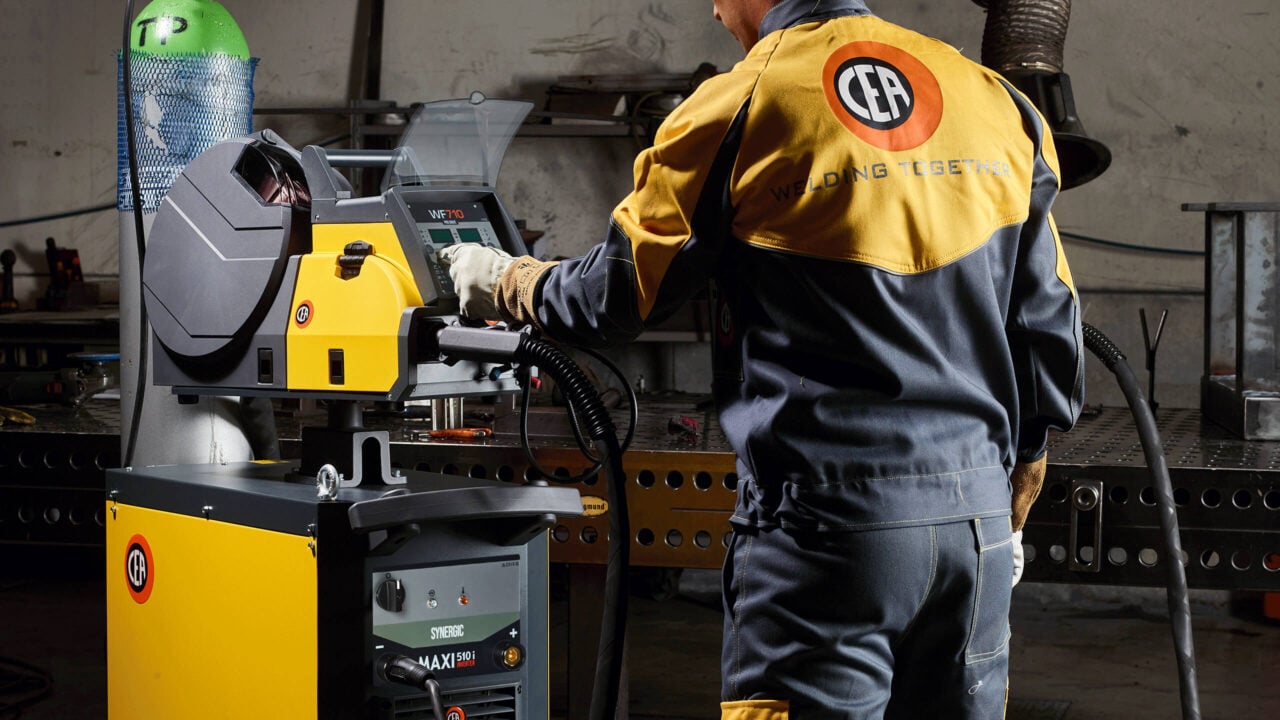

MAXI i SYNERGIC at work

Fiche technique

MAXI i SYNERGIC: Caractéristiques techniques

DONNÉES TECHNIQUES			MAXI i SYNERGIC
DONNÉES TECHNIQUES			410	410 w	510	510 w
Triphasée 50/60 Hz	V	20% -20%	400	400	400	400
Puissance d’installation @ I₂ Max	kVA		17	17,5	23,5	24
Fusible retardé (l eff)	A		16	16	20	20
Facteur de puissance / cos φ			0,92/0,99	0,92/0,99	0,94/0,99	0,94/0,99
Rendement			0,87	0,87	0,87	0,87
Tension secondaire à vide	V		50	50	56	56
Gamme d’intensité	A		20-400	20-400	20-500	20-500
Facteur de marche à (40°C)	A 100%		280	280	330	330
	A 60%		320	320	400	400
	A 35%		400	400	500	500
Fils	Ø mm		0,6-1,6	0,6 – 1,6	0,6 – 1,6	0,6 – 1,6
Normes			EN 60974-1 – EN 60974-5 – EN 60974-10
Normes
Protection	IP		23S	23S	23S	23S
Dimensions (LxLxH)	mm		1000 x 500 x 710	1000 x 500 x 930	1000 x 500 x 710	1000 x 500 x 930
Poids	kg		48	61	52	65
