MF
Soudage par résistance

MF

SOUDEUSES PAR RÉSISTANCE À MOYENNE FRÉQUENCE TRIPHASÉE

PAR POINTS/PROJECTION

La gamme MF de soudeuses par résistance à onduleur à moyenne fréquence est la réponse ultime à la demande croissante de qualité dans les applications de soudage par résistance.

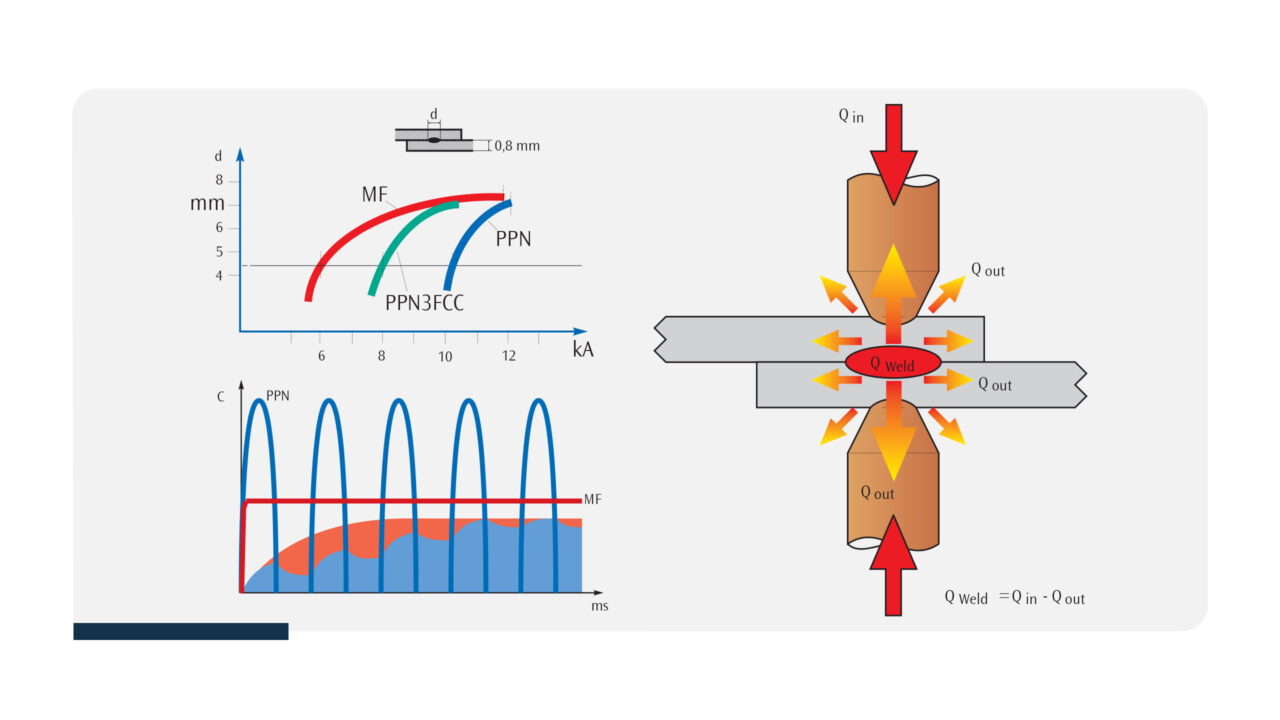

Le contrôle constant du courant, la régulation rapide du courant à la milliseconde, la haute qualité et le contrôle parfait de l’énergie transférée au grain de soudure sont les principaux avantages par rapport aux équipements 50 Hz traditionnels.
Les modèles MF répondent parfaitement aux applications industrielles de production de masse les plus exigeantes. Grâce à leurs caractéristiques, ils représentent la solution idéale pour le soudage par résistance par points de fines épaisseurs et de matériaux difficilement soudables, tels que le cuivre, le laiton, les alliages d’aluminium, l’acier zingué et d’autres aciers revêtus.

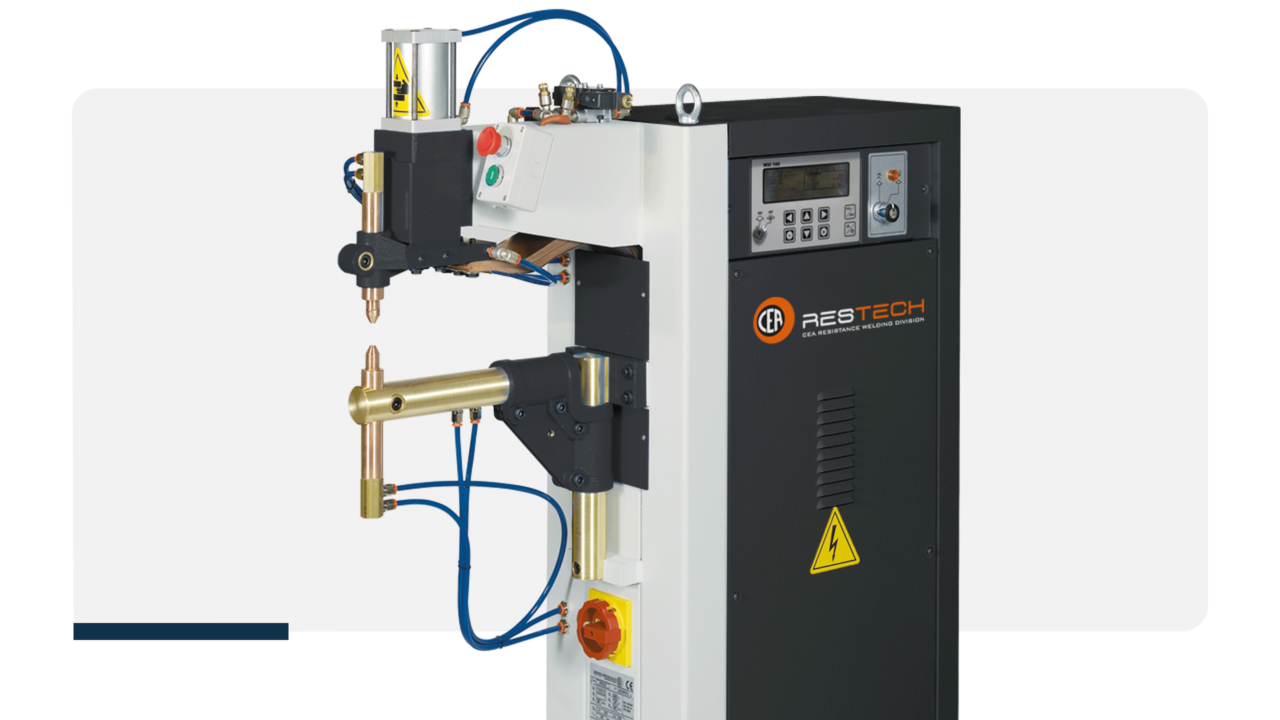

MF – la dernière solution d’onduleur

Les modèles MF représentent une solution valable pour tous ceux qui recherchent tous les avantages de la moyenne fréquence dans les soudeuses par points et par projection d’écrous. Les modèles MF permettent de contrôler l’ensemble du processus de soudage toutes les 1 ms (1000 Hz). L’onduleur MF répond parfaitement aux besoins de la production de masse. Grâce à leurs caractéristiques, ils conviennent au soudage d’épaisseurs très fines, de métaux difficilement soudables tels que le cuivre, le laiton, les alliages d’aluminium ou les aciers zingués, etc., ainsi qu’à l’assemblage de différents métaux.

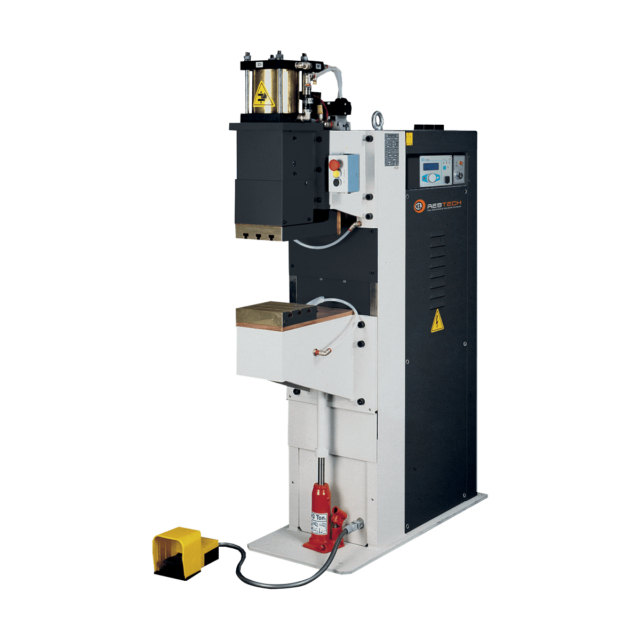

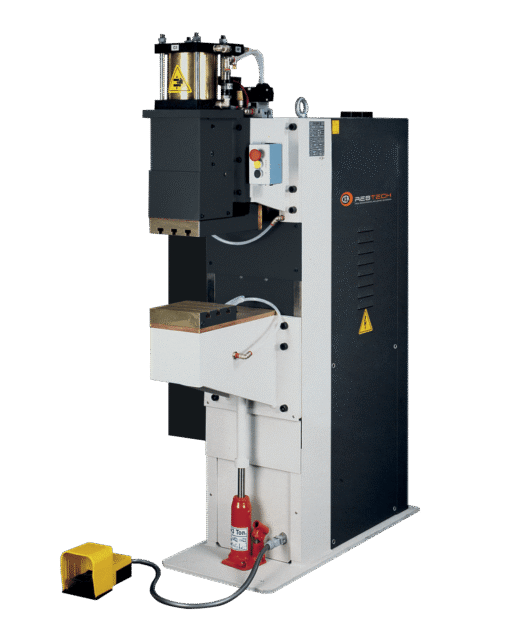

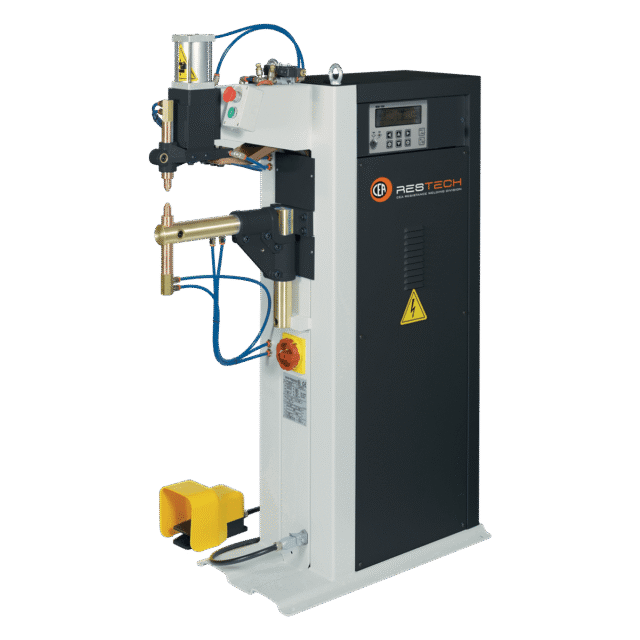

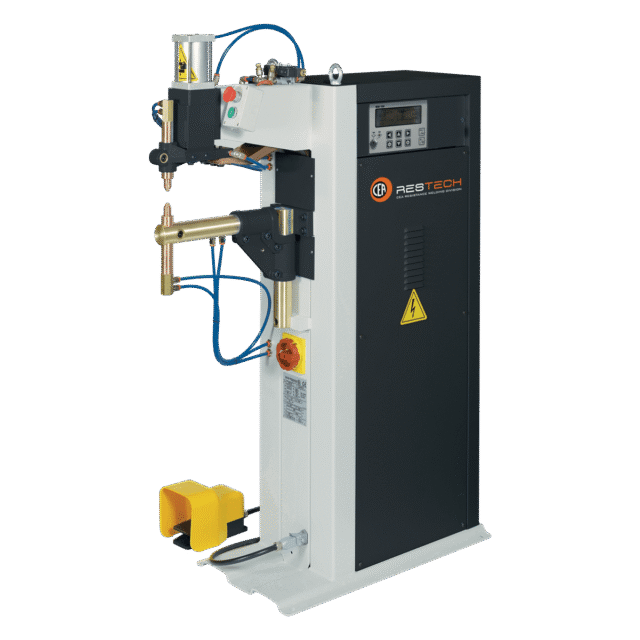

MF 1040 – MF 1041 – MF 100 – MF 160 – MF 200

Les soudeuses par points MF Inverter peuvent être livrées en standard dans différentes tailles. Grâce à cette large gamme de solutions, il est possible de trouver la bonne solution à tout moment, quelle que soit la complexité de la tâche à accomplir.

Autres caractéristiques

  • Tous les équipements MF peuvent être convertis en modèles d’établi (BSW) ou utilisés dans des applications de soudage de joints
  • Soudage en courant continu
  • Grande puissance pour le soudage avec des longueurs de bras plus importantes
  • Les matériaux magnétiques entre les bras n’affectent pas le soudage
  • Composants pneumatiques autolubrifiés
  • Circuit secondaire refroidi à l’eau
  • Faible tendance aux projections de soudure
  • Moins d’empreintes et de déformations
  • Très longue durée de vie des électrodes

Caractéristiques techniques

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur
PPS 60/PPN 63 : Set des electrodes "pipe" 115mm

Set des electrodes « pipe » de profondeur 115 mm

PPN 83/MF 1040/1041 : Jeu de porte-barre 200mm

Jeu de porte-barre avec des barres de 200 mm

PPN 83/MF 1040/1041 : Jeu de porte-barre 400mm

Jeu de porte-barre avec des barres de 400 mm

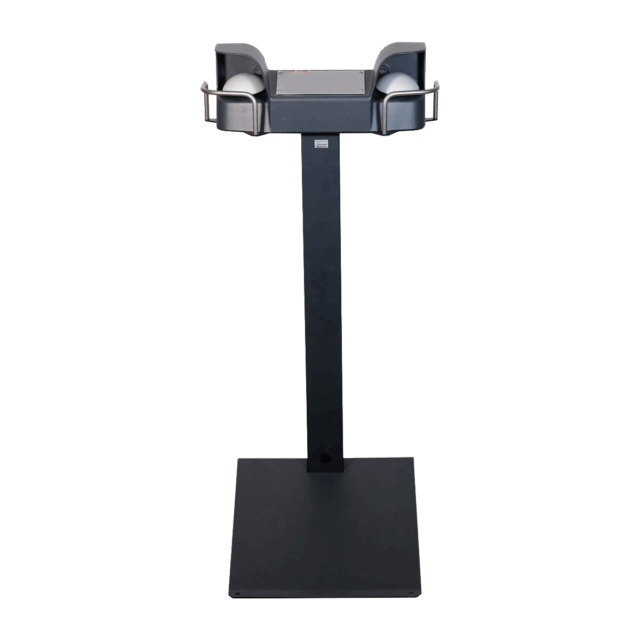

MF 1040 : Boutons concomitants

Unité de boutons-poussoirs concomitants de sécurité externe

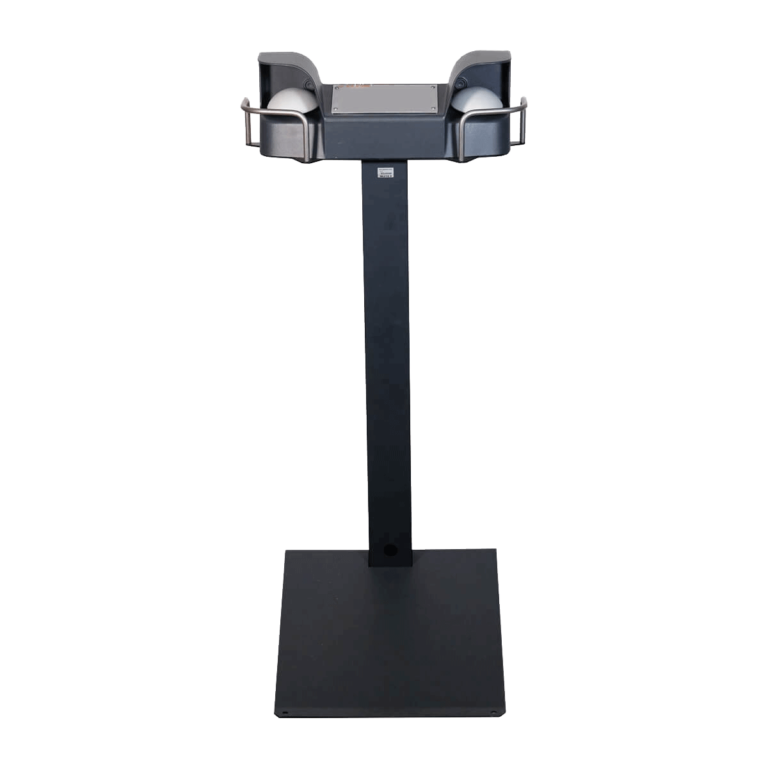

MF 1041 : Boutons concomitants

Unité de boutons-poussoirs concomitants de sécurité externe

PPS 60/BSW 100 : Set des Supports d'électrodes

Sed des porte-électrodes avec les électrodes

Set des électrodes standard - 6 pièces

Set des électrodes standard – 6 pièces – Ø 19 mm

pédale à 2 étages

pédale en 2 étapes (1ère étape : presser, 2ème étape : souder)

2 pédales

2 pédales (2 fois – 2 courants de soudure)

Galerie

MF at work

Fiche technique

MF: Caractéristiques techniques

DONNÉES TECHNIQUES MF 1040 MF 1041 MF 100 MF 160 MF 200
Triphasée 50/60Hz V 400 400 400 400 400
Puissance nominale à 50% kVA 40 40 100 160 200
Puissance installée kVA 40 40 50 70 100
Fusible (action retardée) A 63 63 63 100 160
Tension en circuit ouvert V 5,0 5,0 10 10 12
Courant de court-circuit secondaire kA 22 22 28 45 55
Courant de soudage max kA 20 20 23 36 44
Course de travail mm 65 65 100 100 100
Force de l’électrode à 600kPa (6bar) daN 470 470 900 1200 1800
Consommation d’eau à 300 kPa (3bar) l/min 6 6 20 20 20
Dimensions (LxLxH) mm 1070 x 430 x 1520 1070 x 430 x 1520 1115 x 400 x 1650 1115 x 400 x 1650 1210 x 460 x 1800
Poids kg 260 260 530 550 850

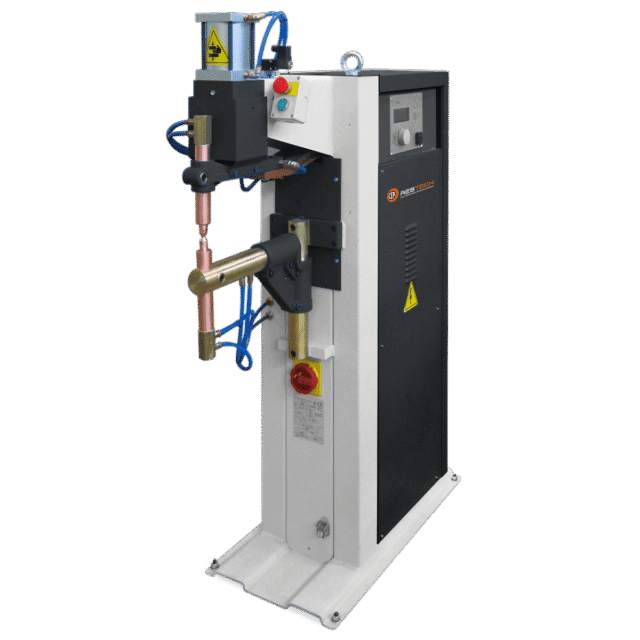

MF 1040 – 1041 VERSION STANDARD DIMENSIONS

MF 1040 MF 1041
A mm 435 435
A (en option) – MIN. mm 650 650
A (en option) – MAX. mm 750 750
C – MIN. mm 180 180
C – MAX. mm 510 510
D – MIN. mm 615 615
D – MAX. mm 945 945
Ø mm 60 60
Ø mm 35 35
Ø mm 19 19

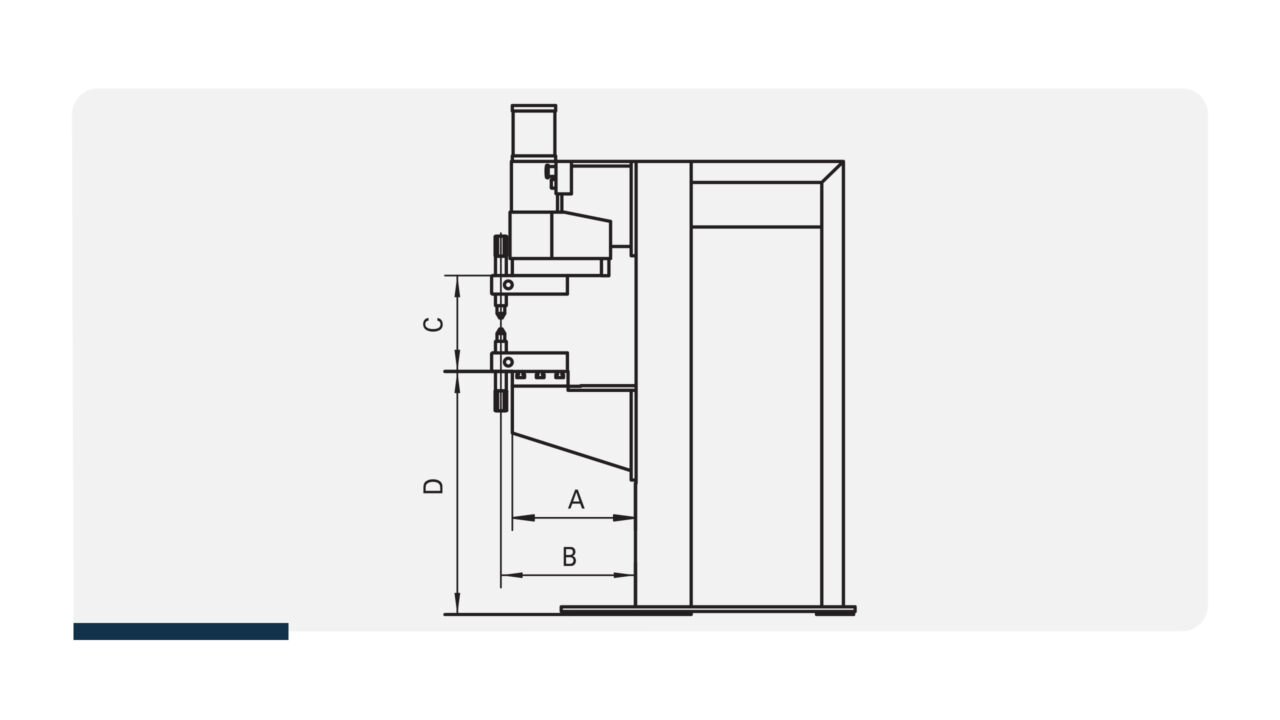

MF 100 – 160 – 200 – VERSION STANDARD DIMENSIONS

MF 100 MF 160 MF 200
A mm 400 400 445
A (opzionale) – MIN. mm 650 650 650
B mm 445 445 490
C – MIN. mm 145 145 200
C – MAX. mm 300 300 330
D – MIN. mm 800 800 865
D – MAX. mm 955 955 995

MF 100 – 160 – 200 – STANDARD VERSION DIMENSIONS

MF 100 MF 160 MF 200
A mm 400 400 445
A (opzionale) – MIN. mm 650 650 650
B mm 445 445 490
C – MIN. mm 145 145 200
C – MAX. mm 300 300 330
D – MIN. mm 800 800 865
D – MAX. mm 955 955 995
