MATRIX X AC/DC-R

Saldatura ad arco

MATRIX X AC/DC-R

LA SALDATRICE ROBOTICA TIG AC/DC DEFINITIVA

SALDATRICE TIG INVERTER AC/DC PER APPLICAZIONI ROBOTICHE

I generatori trifase della serie MATRIX X AC/DC, nella versione speciale “R”, possono essere facilmente integrati nelle apparecchiature automatizzate per la saldatura TIG grazie all’interfaccia ROBOMAT 1 che gestisce sia tutti i segnali di avvio/arresto del processo sia le principali regolazioni dei parametri di saldatura.

MATRIX X AC/DC-R

ROBOMAT01

ROBOMAT01 rappresenta un sistema di interfaccia flessibile ed efficiente che soddisfa pienamente tutte le connessioni analogiche/digitali.

Eccellenti prestazioni di saldatura

Le loro eccellenti caratteristiche, unite all’alta tecnologia del controllo digitale, consentono una perfetta stabilità dell’arco di saldatura, garantendo elevate prestazioni di saldatura TIG nelle applicazioni industriali più sofisticate e nella manutenzione.

Grazie al PFC, il MATRIX X 220 AC/DC monofase ottimizza il consumo di energia, consentendo l’utilizzo di questa potente fonte di alimentazione, senza problemi, con reti con fusibili da 16 A e gruppi elettrogeni
gruppi di continuità.

Altre caratteristiche

Corrente minima TIG DC da 1A e TIG AC a partire da 3A
Circuito HF intelligente per garantire un innesco d’arco più preciso e ottimale in tutte le condizioni
Peso e dimensioni ridotti, facile da trasportare
Coperchio di protezione del rack di controllo
Apparecchiatura di raffreddamento ad acqua compatta integrabile con il generatore (opzionale)
Automazione semplice: TSA1 TIG KIT (opzionale)

Caratteristiche Tecniche

X VISION DISPLAY DI CONTROLLO TIG

X vision display di controllo con encoder “ONE CLICK KNOB” per la preimpostazione e il monitoraggio di tutti i parametri di saldatura:

Interfaccia di facile utilizzo
Amperometro e Voltmetro digitali con preimpostazione della corrente di saldatura e funzione di mantenimento dell’ultimo valore letto
Modalità di saldatura “ciclo”
Memorizzazione e richiamo di programmi di saldatura personalizzati
Possibilità di copiare facilmente il/i lavoro/i da una macchina all’altra tramite USB
Infografica sulle impostazioni avanzate

AUTOMAZIONE SEMPLICE

I generatori CEA sono dotati di serie di I/O analogico-digitali. Ciò consente di integrare molto facilmente il generatore in un’apparecchiatura di saldatura automatizzata senza dover ricorrere a costose e sofisticate interfacce esterne, solitamente fornite per la robotica.

coldTACK

Innovativo dispositivo di saldatura a punti per ottenere giunzioni precise e sicure con un apporto termico minimo.

La funzione Multi-cold.TACK consente di eseguire la saldatura a freddo in rapida sequenza, ampliando così ulteriormente i vantaggi del singolo punto.

Grazie alla funzione Perfect-Point, cold.TACK permette di ottenere il posizionamento più preciso del punto.

TIG RCT - Running coldTACK

RCT è l’acronimo di Running cold.TACK; infatti, il processo TIG RCT permette di beneficiare di tutti i vantaggi del cold.TACK, ripetendo il singolo punto cold.TACK in modo continuo, per ottenere un cordone di saldatura freddo e perfetto.

Utilizzando il TIG RCT il cordone di saldatura è molto più freddo rispetto a quello ottenibile con il TIG pulsato e rappresenta la soluzione ideale per saldare materiali sottili con un trasferimento di calore molto basso. Il TIG RCT è un processo a corrente continua non disponibile nella saldatura a corrente alternata.

FUNZIONE CICLO

la funzione “CICLO” consente di passare continuamente tra due valori di corrente, precedentemente preselezionati, premendo semplicemente il pulsate della torcia. Questa funzione è particolarmente indicata per la saldatura di profili di spessore diverso, che richiedono una variazione continua della corrente.

MODALITÀ PULSATA

SYN PULSE

SYN PULSE genera sinergicamente la frequenza degli impulsi e la corrente di base

ULTRA VELOCE

Regola la frequenza fino a 2000 Hz

FAST PULSE

Regola la frequenza da 0,5 Hz a 500 Hz

SLOW PULSE

Regola separatamente la corrente/il tempo di picco e di base

BALANCE PLUS

Possibilità di regolare in modo indipendente sia il tempo della corrente (t) che la sua ampiezza (A), rimanendo in polarità positiva o negativa, offrendo un perfetto controllo della penetrazione e della pulizia dell’arco con una drastica riduzione dei sottosquadri laterali.

FORME D'ONDA SPECIALI TIG AC

DYNAMIC

Onda quadra: elevata dinamica dell’arco per tutte le applicazioni

SOFT

Onda sinusoidale: arco più dolce e morbido con un rumore ridotto, ideale per spessori medi

SPEED

Onda mista: penetrazione ottimale ad alta velocità di saldatura e basso consumo dell’elettrodo

COLD

Onda triangolare: basso trasferimento di calore con deformazione ridotta, ideale per piccoli spessori

CONTROLLO DI FREQUENZA IN AC

Regolazione della frequenza delle varie forme d’onda AC per un migliore controllo direzionale, riduzione dell’area termicamente alterata, penetrazione più profonda e minore usura dell’elettrodo.
L’alta frequenza consente di saldare materiali molto sottili con risultati eccellenti. La bassa frequenza è ideale per spessori medi o quando la preparazione dei bordi non è accurata.

INNESCO TIG NEGATIVO

Rispetto al tradizionale innesco positivo, è possibile sfruttare la speciale modalità di innesco negativo. Con questa funzione è possibile ridurre ulteriormente le eventuali inclusioni durante la fase di innesco.

Accessori disponibili

Scopri tutti gli accessori disponibili

Configuratore

HRX 20 Apparecchiatura di raffreddamento ad acqua

Apparecchiatura di raffreddamento ad acqua HRX 20 230 V

HRX 30 Apparecchiatura di raffreddamento ad acqua

Apparecchiatura di raffreddamento ad acqua HRX 30 400 V

HRX 52 Apparecchiatura di raffreddamento ad acqua

Apparecchiatura di raffreddamento ad acqua HRX 52 400 V

CEA CL-1100 Liquido di raffreddamento

Liquido di raffreddamento Cea CL-1100 – Serbatoio da 5 l

Carrello VT 101

Carrello VT 101 con 2 ruote per generatore, raffreddamento e bombola di gas

Carrello CT 401

Carrello CT 401 con 4 ruote per generatore, raffreddamento e bombola di gas

Carrello CT 70

Carrello CT 70 con 4 ruote per generatore, raffreddamento e bombola di gas (e autotrasformatore)

Carrello PRIME CT 80

Carrello PRIME CT 80 per generatore, bombola di gas e autotrasformatore

35 mm² / 4 m Cavo massa con morsetto

50 mm² / 4 m Cavo massa con morsetto

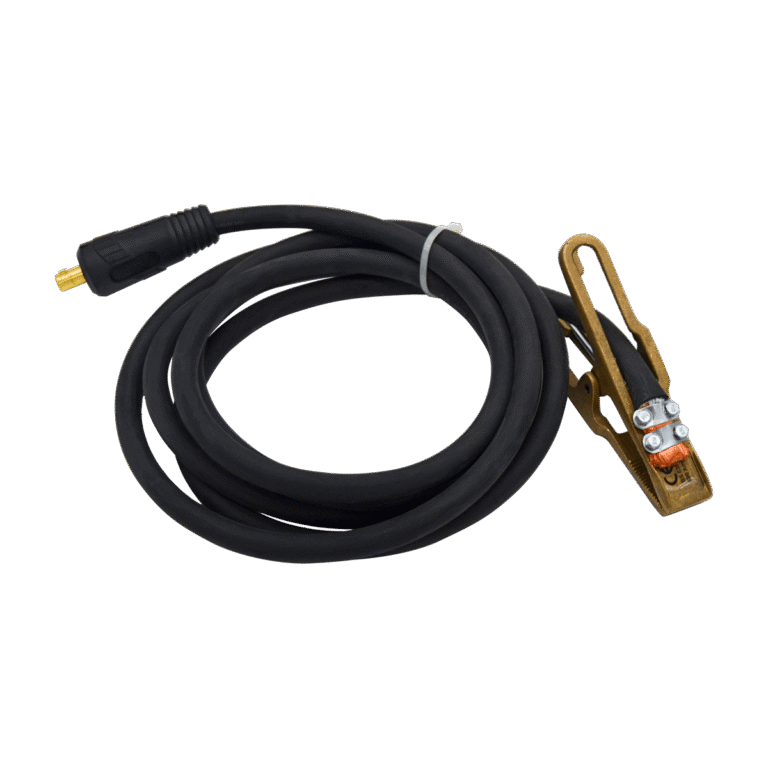

70 mm² / 4 m Cavo massa con morsetto

70 mm² / 4 m Cavo masse con morsetto

Kit A6

A6 Kit di connessione per torcia non standard

TSA1 - Kit di automazione semplice TIG

TSA1 - Kit di automazione semplice TIG (attivazione della torcia - accensione dell'arco - regolazione della corrente 0-10V)

Galleria

MATRIX X AC/DC-R at work

Scheda tecnica

MATRIX X AC/DC-R: Caratteristiche Tecniche

DATI TECNICI			MATRIX X220 AC/DC-R	MATRIX X300 AC/DC-R	MATRIX X400 AC/DC-R	MATRIX X500 AC/DC-R
Monofase 50/60 Hz	V	+20% -20%	230	–	–	–
Trifase 50/60 Hz	V	+20% -20%	–	400	400	400
Potenza installata @ I₂ Max	kVA		5,6	9,0	19,0	26,0
Fusibile ritardato (I₂ @ 60%)	A		16	10	32	32
Fattore di potenza / cos φ			0,99/0,99	0,93/0,99	0,65/0,99	0,73/0,99
Grado di efficienza			0,81	0,83	0,86	0,87
Tensione a circuito aperto	V		85	85	85	85
Intervallo di corrente	A		1-220	1-300	1-400	1-500
Ciclo di lavoro a (40°C)	A 100%		140	210	350	400
	A 60%		180	250	400	500
	A X%		220(30%)	300(35%)	–	–
Norme			EN 60974-1 – EN 60974-3 – EN 60974-10
Norme
Classe di protezione	IP		23 S	23 S	23 S	23 S
Dimensioni (PxLxA)	mm		530x215x410	530x215x410	710x290x530	710x290x530
Peso	kg		20	21,5	53	54
