RT – RL
Soudage par résistance

RT – RL

SOUDURE PAR RÉSISTANCE À MOLETTE

PERMET D’OBTENIR UNE SOUDURE ÉTANCHE À L’EAU

Les soudeuses RT – RL sont livrées en standard pour un raccordement au réseau monophasé. Des versions triphasées, avec convertisseur à moyenne fréquence (1000 Hz), sont disponibles pour des applications spéciales. La machine à moyenne fréquence permet de souder à grande vitesse et d’assembler des pièces difficilement soudables avec une déformation réduite. La vaste gamme de configurations de l’équipement permet d’obtenir des soudures étanches de cylindres, d’extincteurs, de radiateurs, de réservoirs et d’articles similaires avec d’excellents résultats qualitatifs.

Technologie de soudage

Le soudage à la molette est un procédé de soudage par résistance électrique. Dans ce processus d’assemblage, les métaux superposés sont soudés sous pression par une séquence de points réalisés par des disques rotatifs en alliage de cuivre. Selon le choix des paramètres, tels que la fréquence des points et la vitesse de rotation des électrodes, deux types de joints sont généralement obtenus.

  • La figure A représente le schéma de soudage obtenu en choisissant un temps de soudage court avec un temps de pause long. Il s’agit d’assembler deux métaux sans soudure étanche.
  • La figure B montre le schéma de soudage obtenu en ajustant le temps de soudage et le temps de pause de manière à ce que chaque point soit recouvert par le suivant. Ce joint permet un soudage étanche.

Autres caractéristiques

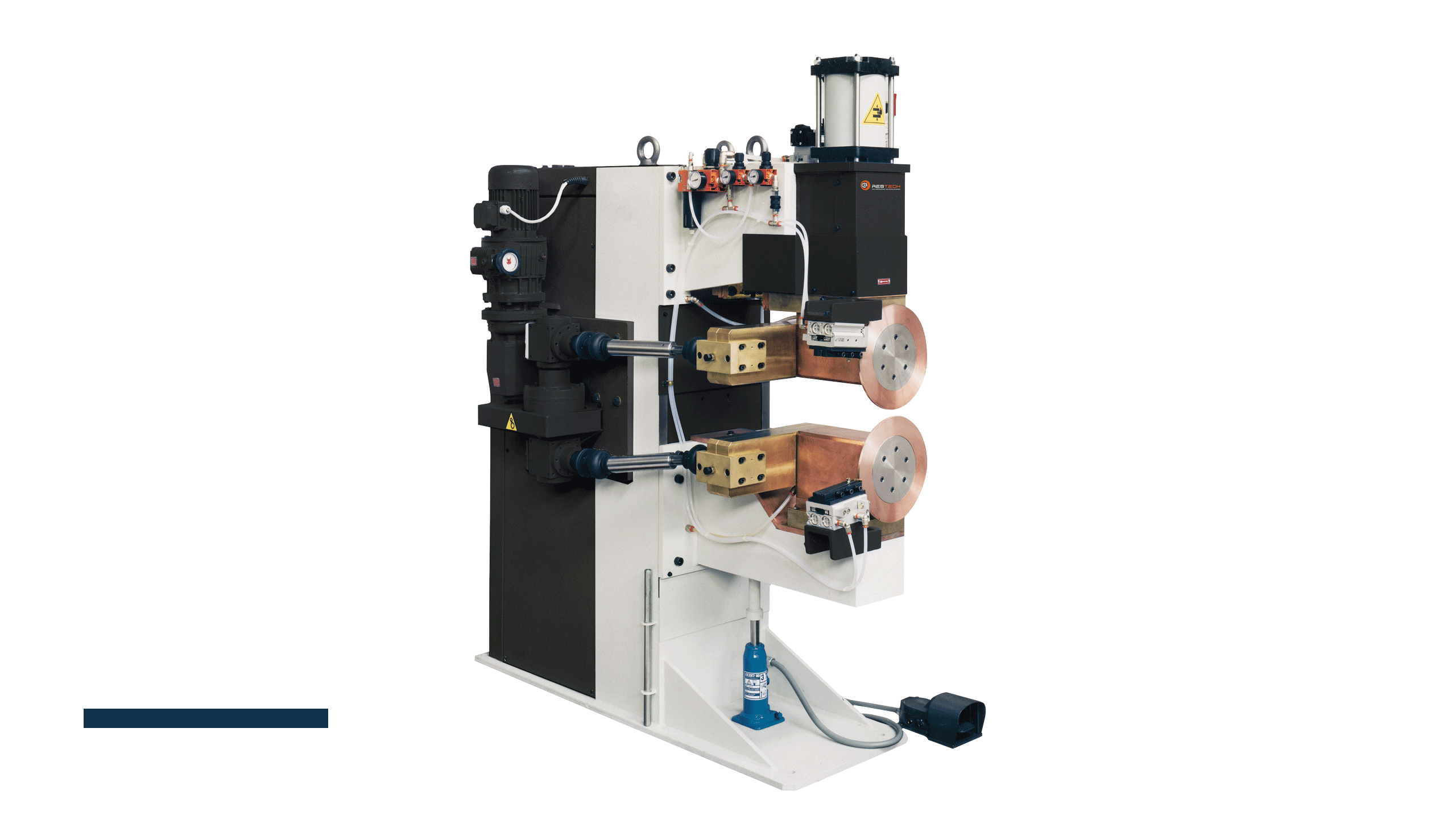

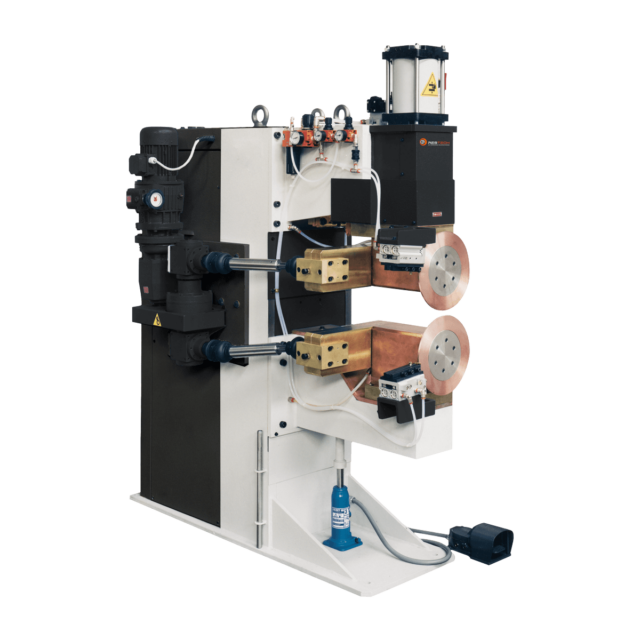

  • Version RT pour le soudage transversal uniquement

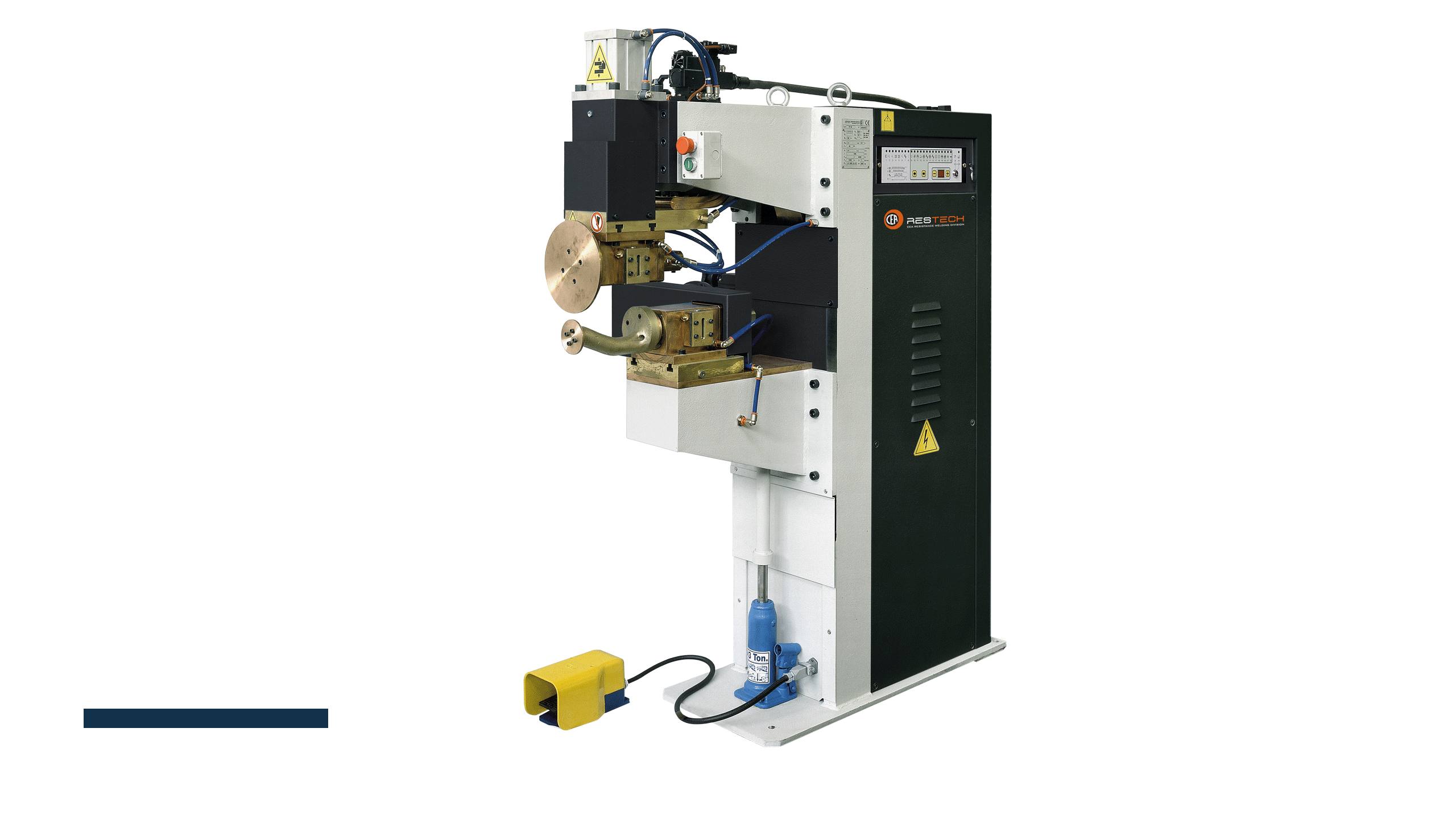

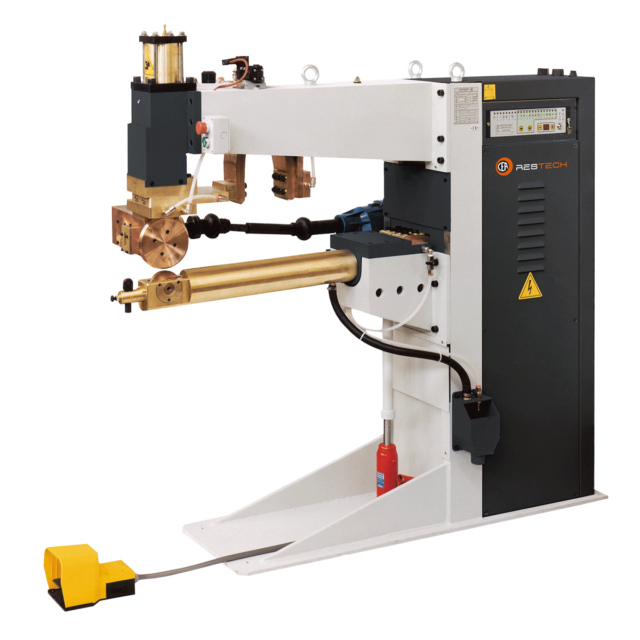

  • Version RL pour le soudage longitudinal uniquement
  • Têtes de soudage refroidies à l’eau avec contacts en argent, assurant une bonne transmission du courant de la partie statique à l’arbre
  • Coûts d’entretien réduits
  • Composants pneumatiques autolubrifiés pour éliminer les dépôts d’huile et protéger l’environnement des contaminants
  • Convertisseur de fréquence pour ajuster la vitesse de soudage des disques

Galerie

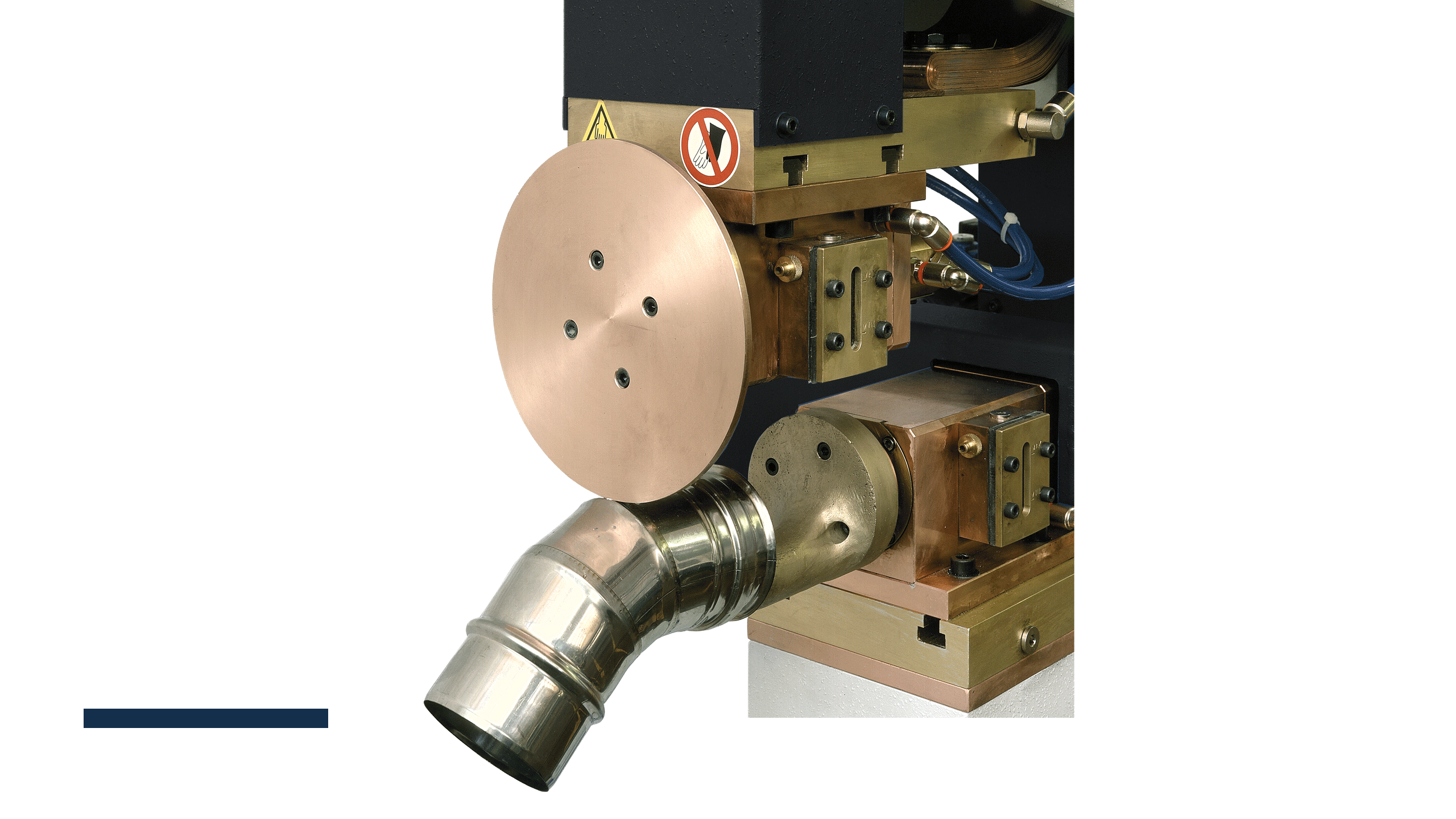

RT – RL at work

Fiche technique

RT – RL: Caractéristiques techniques

DONNÉES TECHNIQUES RT 80 RT 80 2T RT 81 RT 180 2T RL 81
Monophasée 50/60 Hz V 400 400 400 400 400
Puissance nominale 50 kVA 60 60 80 180 80
Puissance installée kVA 60 60 80 180 80
Fusible (action retardée) A 150 150 200 400 200
Tension en circuit ouvert V 5,1 5,1 6,7 9,5 6,7
Profondeur de la gorge mm 450 450 800 450 800
Course de travail mm 80 80 80 100 80
Force de l’électrode à 600kPa(6bar) daN 470 470 470 1200 470
Capacité de soudage maximale sur acier doux mm 1,2 + 1,2 1,2 + 1,2 1,2 + 1,2 2 + 2 1,2 + 1,2
Capacité de soudage maximale sur l’acier inoxydable mm 1,5 + 1,5 1,5 + 1,5 1,5 + 1,5 3 + 3 1,5 + 1,5
Dimensions (LxLxH) mm 1150 x 800 x 2020 1150 x 800 x 2020 1450 x 800 x 2100 1450 x 800 x 2100 1450 x 800 x 2100
Poids kg 800 900 900 1540 900
Tête d’entraînement A A B B A B B
Système de trainement C E D E D
TÊTE D’ENTRAÎNEMENT
A = inférieur
B = supérieure
SYSTÈME D’ENTRAÎNEMENT
C = courroie crantée
D = direct avec joint de crochet
E = différentiel
