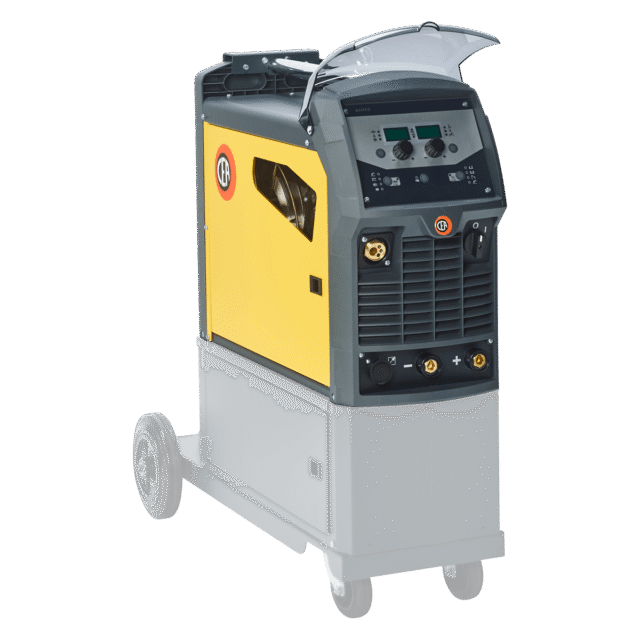

CONVEX / CONVEX PULSE

Lichtbogenschweissen

CONVEX / CONVEX PULSE

PROFESSIONELLE SCHWEISSGERÄTE (VERFÜGBAR AB JUNI 2026)

MIG-MAG INVERTER-KOMPAKTGERÄTE

CONVEX und CONVEX PULSE sind kompakte Multifunktionsstromquellen zum MIG/MAG-Schweißen, MMA-Schweißen und WIG-Schweißen mit LiftArc-Zündung. Diese technologisch innovativen, robusten und
benutzerfreundlichen Schweißgeräte bieten qualitativ hochwertige Schweißergebnisse beim MIG/MAG-Schweißen, wobei die Modelle der Serie CONVEX PULSE auch mit Puls (PULSED MIG) und Doppelpuls (DUAL PULSE) betrieben werden können.

CONVEX

CONVEX PULSE

Einfach, leistungsstark und kompakt

Die Schweißgeräte CONVEX und CONVEX PULSE ermöglichen auch weniger erfahrenen Schweißern eine einfache und intuitive Einstellung aller Schweißparameter. Sobald das gewünschte Programm ausgewählt wurde, ermittelt die Schweißsteuerung je nach Material, Drahtdurchmesser und Gas automatisch die besten Parameter.

Multiprozess mit hoher Leistung

Diese Stromquellen stellen in allen Industriebereichen und bei allen qualifizierten Anwendungen, die hohe Präzision und Wiederholbarkeit der Schweißergebnisse erfordern, die beste Wahl dar und eignen sich insbesondere für leichte Fertigungsarbeiten und Karosseriereparaturen.

Andere Merkmale

MMA – WIG LIFT – MIG/MAG Synergic & Manual und für CONVEX PULSE: PULSED MIG und DUAL PULSE
Smart-PROGRAM-Taste zur schnellen Auswahl eines beliebigen Programms
Aufnahme für Drahtspulen bis zu Ø 300 mm
Vorschubmechanismus mit 4 Rollen mit großem Durchmesser
Doppelrillenrollen ohne Werkzeug austauschbar
„Energiesparfunktion“, um das Kühlgebläse der Stromquelle und die Wasserkühlung des Brenners nur bei Bedarf zu betreiben

Technische Merkmale

CONVEX: STANDARD und PREMIUM

STANDARDPAKET:

SYNERGETISCHE PROGRAMME

Fe – CrNi – AlMg – AlSi

PREMIUM-PAKET:

SYNERGIEPROGRAMME

Fe – CrNi – AlMg – AlSi – CuSi3 – AlBz8 – FCW (Rutil – Basis – Metall) Duplex – Super Duplex

vision.COLD

für MIG/MAG-Schweißen mit geringer Wärmeübertragung

vision.ULTRASPEED

zum Schweißen kleiner und mittlerer Dicken bei deutlich höherer Geschwindigkeit

E.C.P. – Extra-Kurven-Paket

vision.ARC

Dank vision.ARC wird der Lichtbogen kontinuierlich vom Mikroprozessor überwacht, der den Schweißprozess in Echtzeit steuert: Alle Parameter werden von der Steuerung verarbeitet und geändert, die die Kurzschlüsse des MIG-MAG digital verwaltet und den Lichtbogen trotz aller Veränderungen der äußeren Bedingungen stabil und präzise hält. Der Schweißprozess ist vom Zünden des Lichtbogens durch die Drahtstartsteuerung (WSC) bis zur Unterbrechung des Lichtbogens durch die Rückbrandsteuerung stets unter Kontrolle.

vision.PULSE

vision.PULSE ermöglicht ein konstant kontrolliertes Kurzlichtbogen-Pulsschweißen, indem es die Ergebnisse des traditionellen Pulsschweißens optimiert.

Dies ermöglicht es, den hohen Wärmeeintrag, der für das Impulsschweißen typisch ist, zu reduzieren, was zu einer Verringerung des Verzugs, einer Verbesserung des Schweißbads und einer erheblichen Steigerung der Schweißgeschwindigkeit führt.

Dual.PULSE

Dual.PULSE begünstigt eine weitere Verringerung der Wärmeübertragung auf das Werkstück, indem es dessen Verformung minimiert, und es erzeugt ästhetisch hochwertige Schweißraupen, ähnlich wie beim WIG-Schweißen. Dual.PULSE ist äußerst nützlich beim Schweißen von Aluminium und Edelstahl.

BURNBACK-KONTROLLE

Am Ende jeder Schweißung, in jedem Zustand und mit jedem Metall, sorgt die digitale Steuerung für einen perfekten Drahtschnitt und vermeidet so die Bildung der typischen „Drahtkugeln“, indem sie den anschließenden besten Lichtbogenschlag gewährleistet.

WSC - WIRE START CONTROL

Die WSC-Drahtstartsteuerung verhindert ein mögliches Festkleben des Drahtes am Werkstück oder an der Brennerdüse, indem sie stets einen präzisen und „weichen“ Lichtbogenschlag gewährleistet.

Verfügbares Zubehör

Entdecken Sie alle verfügbaren Zubehörteile

Konfigurator

HRX 52

Wasserkühlgeräte HRX 52 400 V

CEA CL-1100

Cea CL-1100 Kühlflüssigkeit – 5 l Tank

WK 3 extra-großer Radsatz für Q-YARD

WK 3 extra-großer Radsatz für Q-YARD (ohne cylinder)

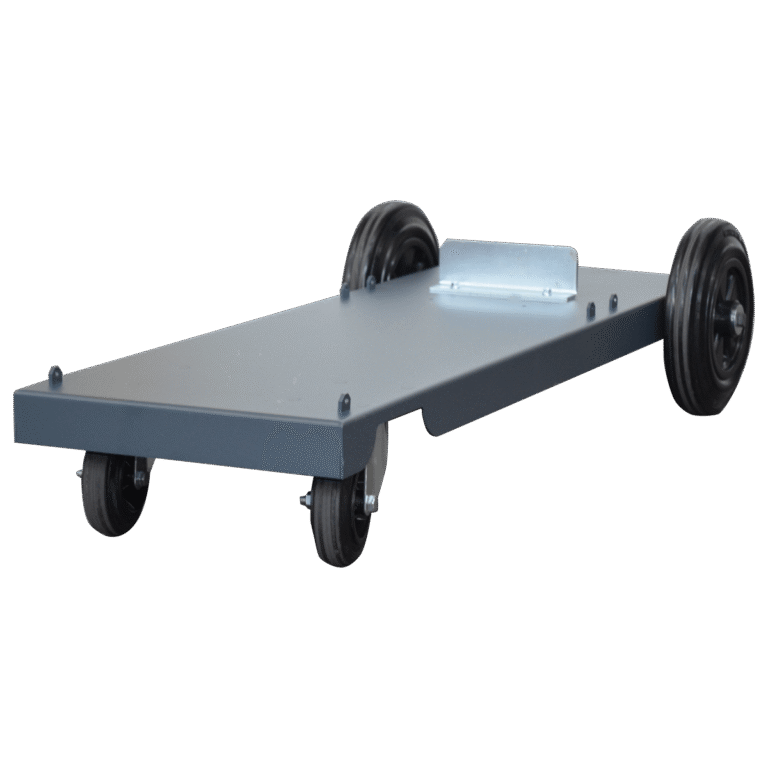

Fahrwagen CT 46

Fahrwagen CT 46 für Stromquelle und Gasflasche

Fahrwagen CT 70

Fahrwagen CT 70 mit 4 Rollen für Stromquelle, Kühlgerät und Zylinder (und Spartransformator)

Fahrwagen PRIME CT 80

Fahrwagen PRIME CT 80 mit 4 Rollen für Stromquelle, Zylinder (und Spartransformator)

BK 1 Zubehör-BOX-Kit

CEA-Brenner CX 353/4

CEA-Brenner CX 353/4 4 m Draht Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA-Brenner CXH 302/4

CEA-Brenner CXH 302/4 4 m Draht Ø 0,8÷1,2 wassergekühlt CO2 300A @100% / Mix 250A @100%

CEA-Brenner CXH 402/4

CEA-Brenner CXH 402/4 4 m Draht Ø 0,8÷1,6 wassergekühlt CO2 500A @100% / Mix 450A @100%

CEA-Brenner CXH 302/4 Up/Down-17p

CEA Brenner CXH 302/4 Up/Down-17p 4m – Draht: Ø 0,8/1,2 wassergekühlt CO2 300A @100% / Mix 250A @100%

CEA-Brenner CX 353/4 Up/Down-17p

CEA Brenner CX 353/4 Up/Down-17p 4m – Draht: Ø 0.8÷1.2 – CO2 340A @60% / Mix 290A @60%

CEA-Brenner RTX 26.4

CEA-Brenner RTX 26.4 4 m – 180 A 35% – CEA

50 mm² / 4 m Erdungskabel mit Klemme

Reduzierstück mit 2 Manometern

Reduzierstück mit Durchflussmesser und 1 Manometer

Reduzierstück mit Durchflussmessgerät und 1 Manometer

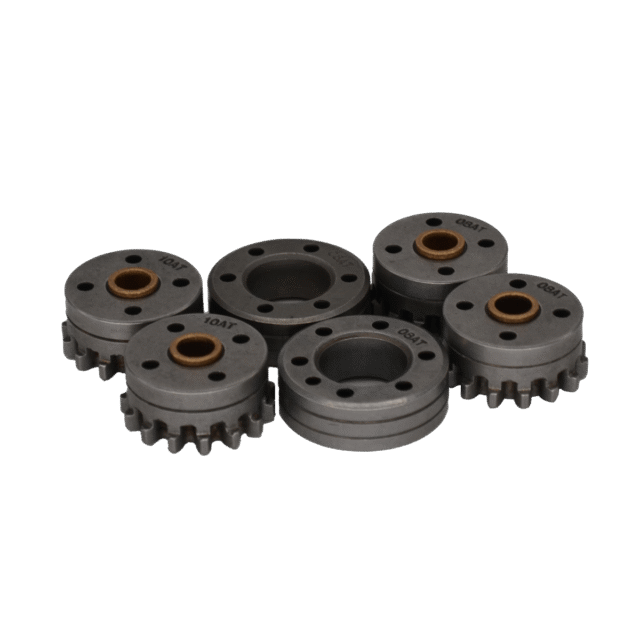

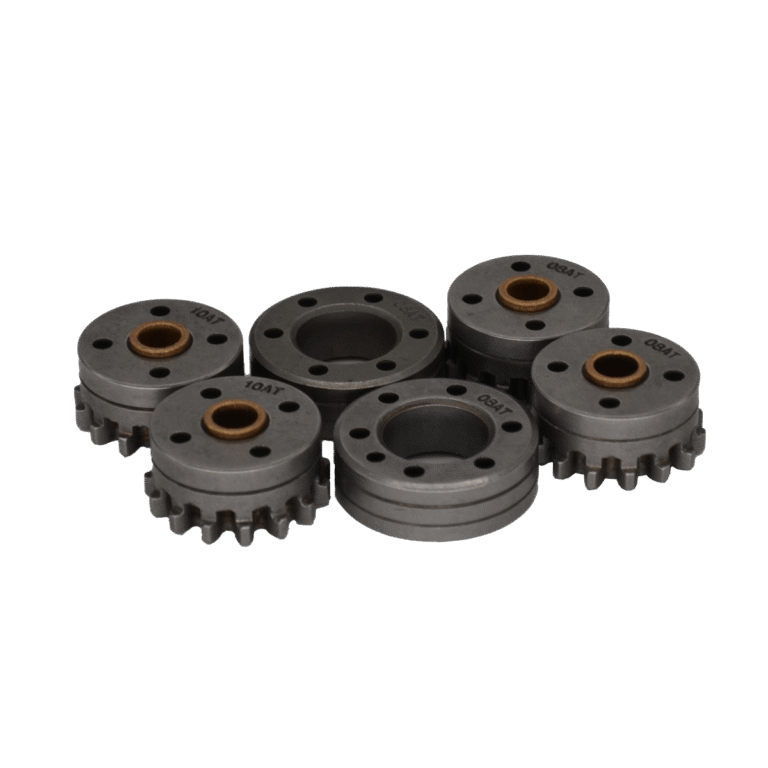

Kit für Aluminiumdraht Ø 0,8 / 1,0

Aluminium-kit (4 motorisierte Doppelrillenrollen) für Draht Ø 0,8 / 1,0

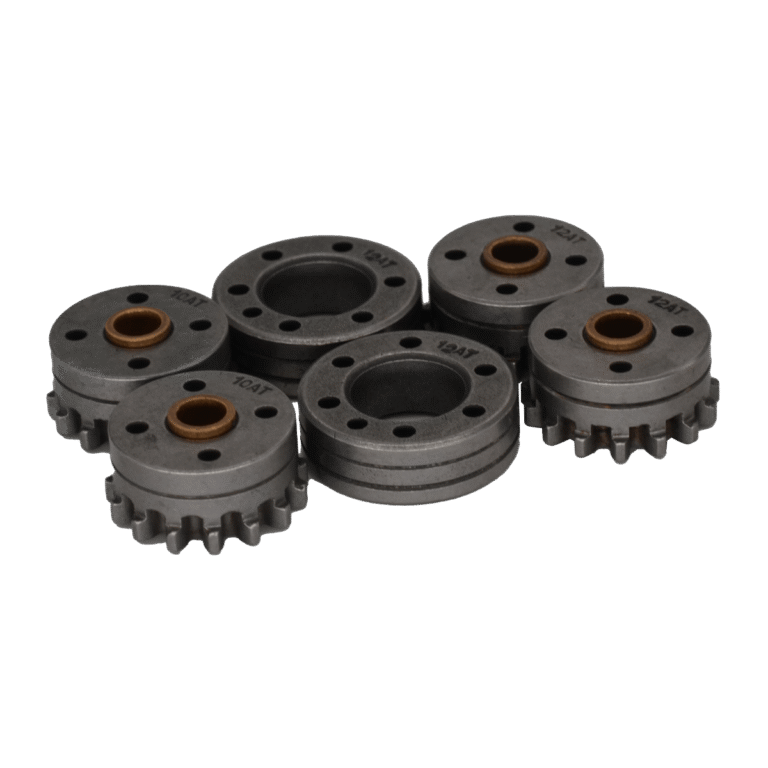

Kit für Aluminiumdraht Ø 1,0 /1,2

Aluminium-kit (4 motorisierte Doppelrillenrollen) für Draht Ø 1,0 / 1,2

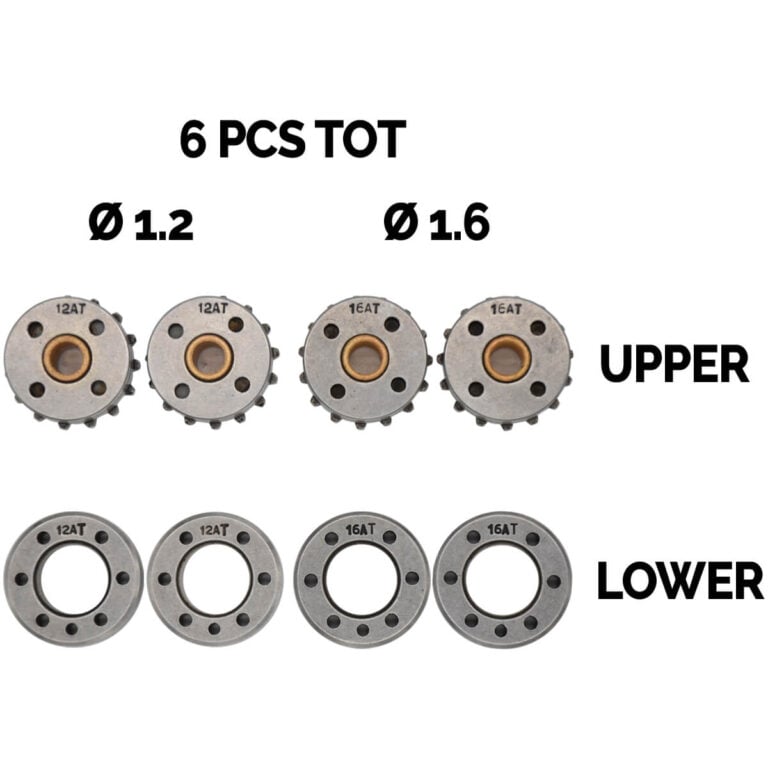

Kit für Aluminiumdraht Ø 1,2 /1,6

Aluminium-kit (4 motorisierte Doppelrillenrollen) für Draht Ø 1,2 / 1,6

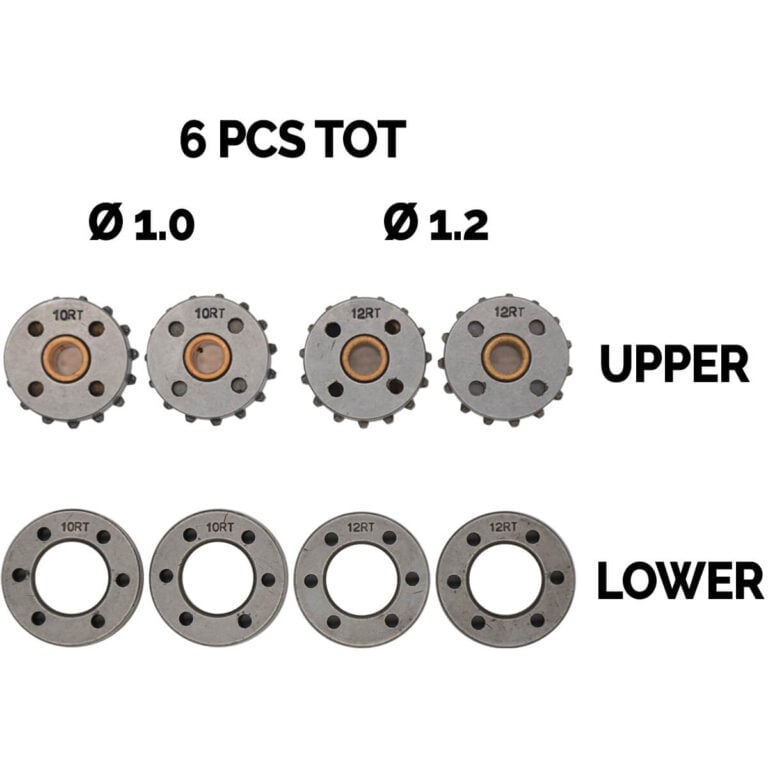

Fülldraht Kit (Einfachspur TWIN-Rollen) für Draht-Ø 1,0 mm

Fülldraht-Kit (4 DV-Rollen Dopplerspur TWIN-Rollen) für Draht-Ø 1,0/1,2 mm und Zahnradset für Fülldrähte

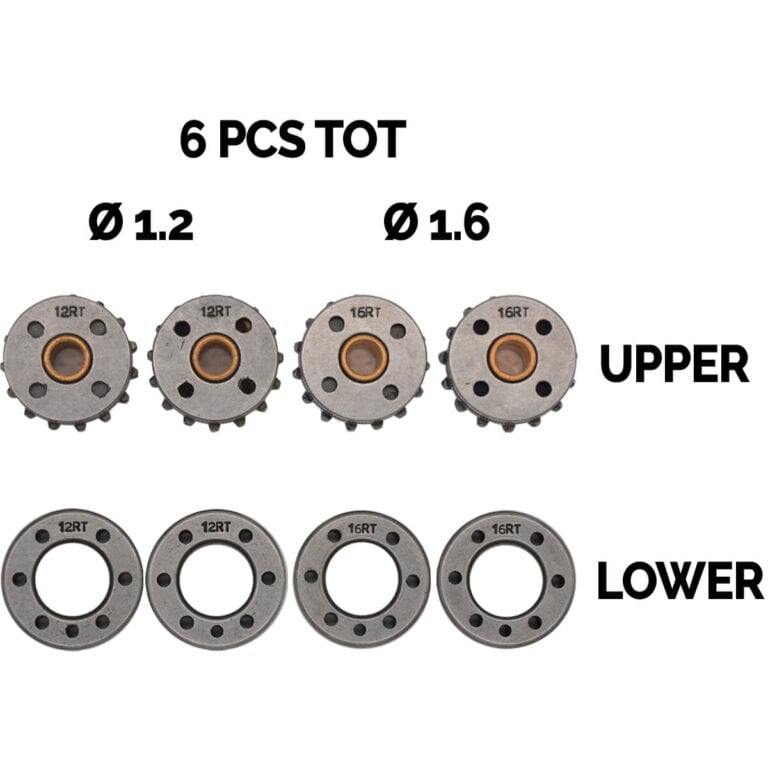

Fülldraht Kit (Einfachspur TWIN-Rollen) für Draht-Ø 1,2 mm

Fülldraht-Kit (4 DV-Rollen Dopplerspur TWIN-Rollen) für Draht-Ø 1,2/1,6 mm und Zahnradset für Fülldrähte

TS2 – Halterungsset für Brenner

DFX5

DFX5 – Staubfilter für DIGITECH und MATRIX X 400 / X 500

Bildergalerie

CONVEX / CONVEX PULSE at work

Datenblatt

CONVEX / CONVEX PULSE: Technische Merkmale

TECHNISCHE DATEN			CONVEX	CONVEX PULSE
			351	355
Dreiphasiger 50/60 Hz	V	10%	400	400
		-10%
Eingangsleistung @ I₂ Max	kVA		19,7	19,7
Träge Sicherung (l eff)	A		20	20
Leistungsfaktor / cos φ			0,87/0,99	0,70/0,99
Wirkungsgrad			0,64	0,64
Sekundärleerlaufspannung	V		63	63
Regelbereich	A		10 – 350	10 – 350
Einschaltdauer bei (40°C)	A 100%		250	250
	A 60%		280	280
	A 30%		350	350
Drähte	Ø mm		0,6 – 1,6	0,6 – 1,6
Spule	Ø mm		300	300
Normen			EN 60974-1 – EN 60974-5 – EN 60974-10

Schutzart	IP		23S	23S
Maße (LxBxH)	mm		725 x 310 x 525	725 x 310 x 525
Gewicht	kg		43	43
