MATRIX AC/DC

Soudage a l’arc

MATRIX AC/DC

LA SOLUTION PARFAITE POUR LE TIG AC/DC

ÉQUIPEMENT DE SOUDAGE TIG AC/DC INVERTER

Les MATRIX AC/DC sont des générateurs TIG à la pointe de la technologie, dotés d’une interface complète et conviviale pour le contrôle total de tous les paramètres de soudage.

MATRIX AC/DC

Excellente performance

MATRIX AC/DC offre d’excellentes performances de soudage TIG avec tous les métaux, y compris l’aluminium et ses alliages, dans l’industrie la plus difficile et dans les applications de maintenance.

TIG DC courant min. à partir de 1 A/TIG AC courant min. à partir de 3 A

Fonctionnalité complète TIG et MMA

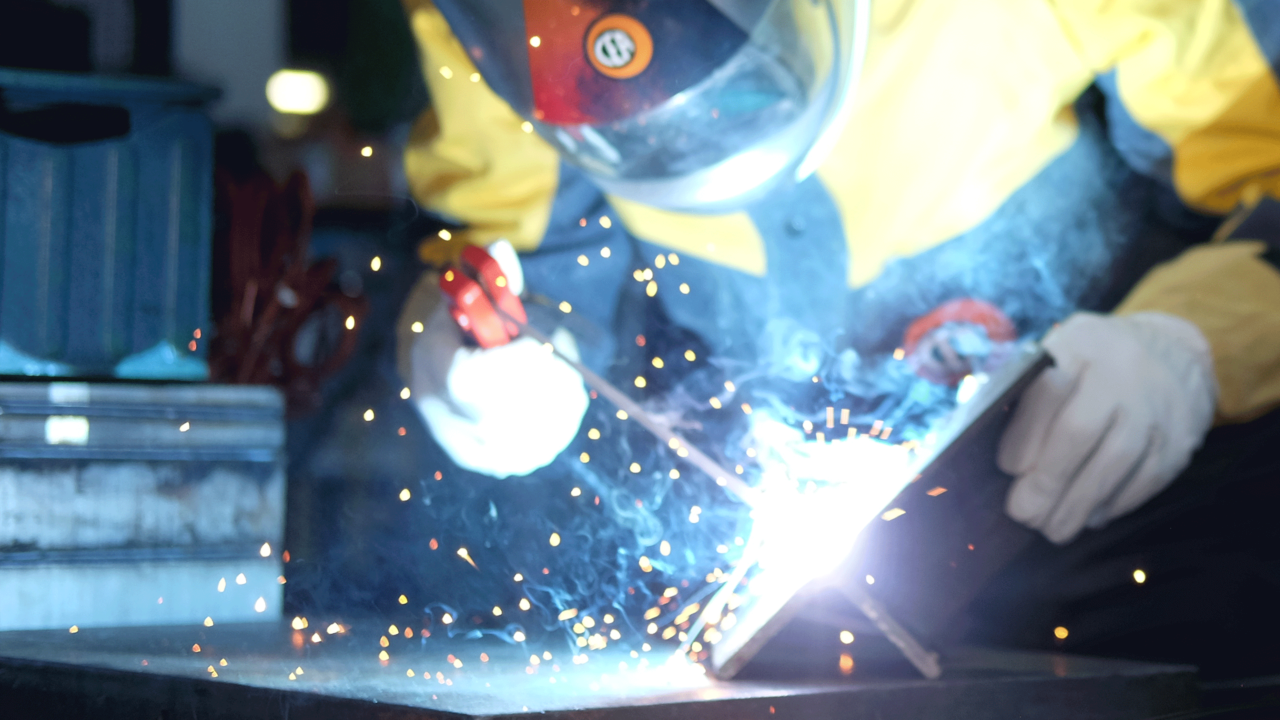

MATRIX AC/DC offre également d’excellentes performances en soudage MMA avec les électrodes basiques et cellulosiques les plus difficiles.

Autres caractéristiques

Équipé en standard d’un mode d’impulsion intégré à la commande avec les fonctions « EASY PULSE » disponibles
AMORÇAGE HF – L’amorçage HF intelligent permet un amorçage plus précis et plus rapide de l’arc
« économie d’énergie » permet de activer le ventilateur de refroidissement du générateur et du l’eau de la torche uniquement lorsque cela est nécessaire
Poids et taille réduits, facile à transporter
TIG AC : polarité de l’électrode allumage de l’arc
Le soudage MMA peut désormais être défini en AC via une icone spécifique

Caractéristiques techniques

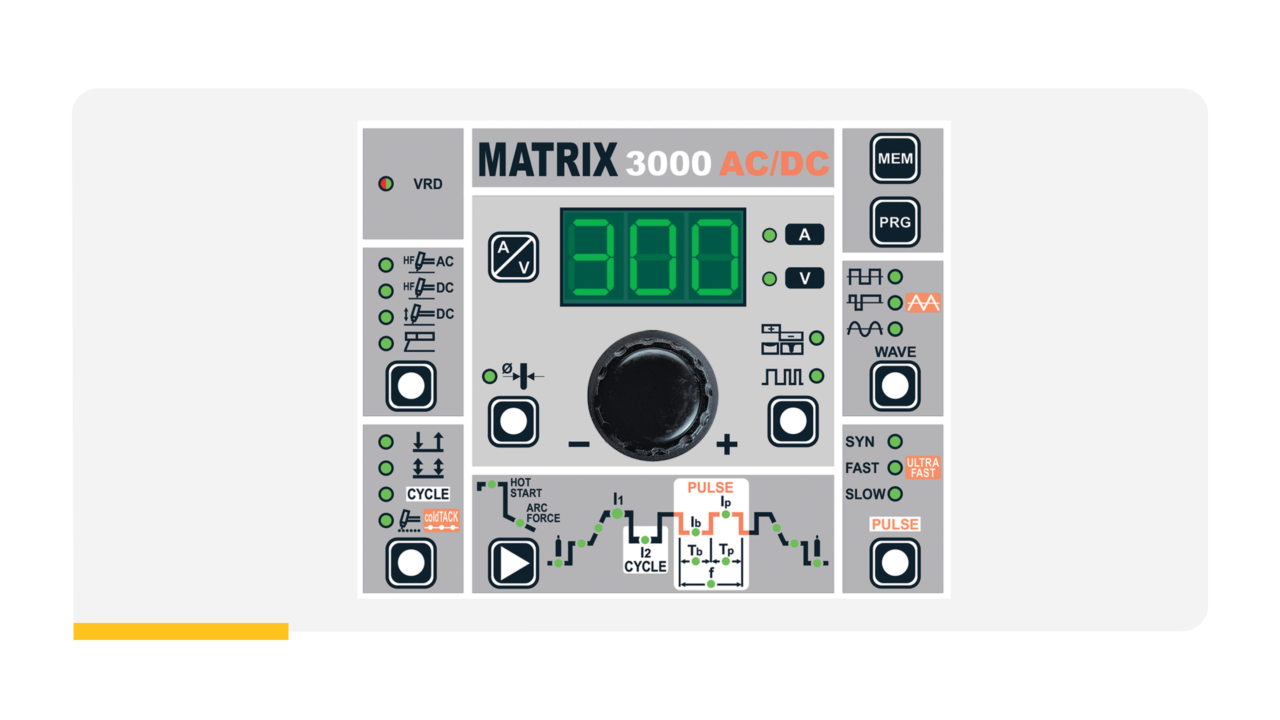

AFFICHAGE DE CONTRÔLE ACDC

Ampèremètre et voltmètre numériques avec préréglage du courant de soudage et fonction de maintien de la dernière valeur lue
Sélecteur de procédé de soudage : TIG AC, TIG DC, TIG DC « Lift », MMA DC, MMA AC ICON
Soudage TIG par impulsion réglable de 0,5 à 2000 Hz avec les fonctions « EASY PULSE » disponibles
Équilibre des ondes carrées AC et Équilibre Plus
Réglage de la fréquence de l’onde carrée AC
Préréglage du diamètre de l’électrode de tungstène pour un meilleur contrôle de l’amorçage et de la dynamique de l’arc
Sélecteur d’ondes : Carré, mixte, sinusoïdale. Triangulaire

TIG RCT - Running coldTACK

RCT est l’acronyme de Running cold.TACK ; en effet, le procédé TIG RCT permet de bénéficier de tous les avantages du cold.TACK, en répétant l’unique point cold.TACK de manière continue, afin d’obtenir un cordon de soudure froid et parfait.

En utilisant le TIG RCT, la soudure est beaucoup plus froide que celle obtenue avec le Pulse TIG et représente la solution idéale pour souder des matériaux minces avec un transfert de chaleur très faible. Le TIG RCT est un procédé à courant continu qui n’est pas disponible en soudage à courant alternatif.

coldTACK

Dispositif innovant de soudage par points permettant de réaliser des assemblages précis et sûrs avec un apport thermique minimal.

La fonction Multi-cold.TACK permet d’effectuer des soudures par points froids dans une séquence rapide, ce qui accroît encore les avantages du point unique.

Grâce à la fonction Perfect-Point, cold.TACK permet d’obtenir le positionnement le plus précis possible du point.

FONCTION CYCLE

la fonction « CYCLE » permet de passer continuellement d’une valeur de courant à l’autre en appuyant simplement sur la gâchette de la torche. Cette fonction est particulièrement adaptée au soudage de profils d’épaisseurs différentes, nécessitant un changement continu du réglage du courant.

FONCTIONS MMA

Arc Force réglable pour choisir la meilleure dynamique d’arc de soudage, Hot Start réglable pour améliorer l’amorçage de l’arc avec des électrodes difficiles Fonction anti-collage de l’électrode.

BALANCE PLUS

Possibilité de régler indépendamment le temps du courant (t) et son amplitude (A) tout en restant en polarité positive ou négative, offrant ainsi un contrôle parfait de la pénétration et du nettoyage de l’arc avec une réduction drastique des contre-dépouilles latérales.

FORMES D'ONDES AC SPÉCIALES TIG

DYNAMIC

Onde carrée : dynamique d’arc élevée pour toutes les applications

SOFT

Onde sinusoïdale : arc plus lisse et plus doux avec un bruit réduit, idéal pour les épaisseurs moyennes

SPEED

Onde mixte : pénétration optimale à haute vitesse de soudage et faible consommation de l’électrode

COLD

Onde triangulaire : faible transfert de chaleur et déformation réduite, idéal pour les petites épaisseurs

CONTRÔLE DE LA FRÉQUENCE EN AC

Réglage de la fréquence des différentes formes d’ondes AC pour un meilleur contrôle directionnel, une réduction de la zone thermiquement altérée, une pénétration plus profonde et une usure moindre de l’électrode.
La fréquence élevée permet de souder des matériaux très fins avec d’excellents résultats. La basse fréquence est idéale pour les épaisseurs moyennes ou lorsque la préparation des bords n’est pas précise.

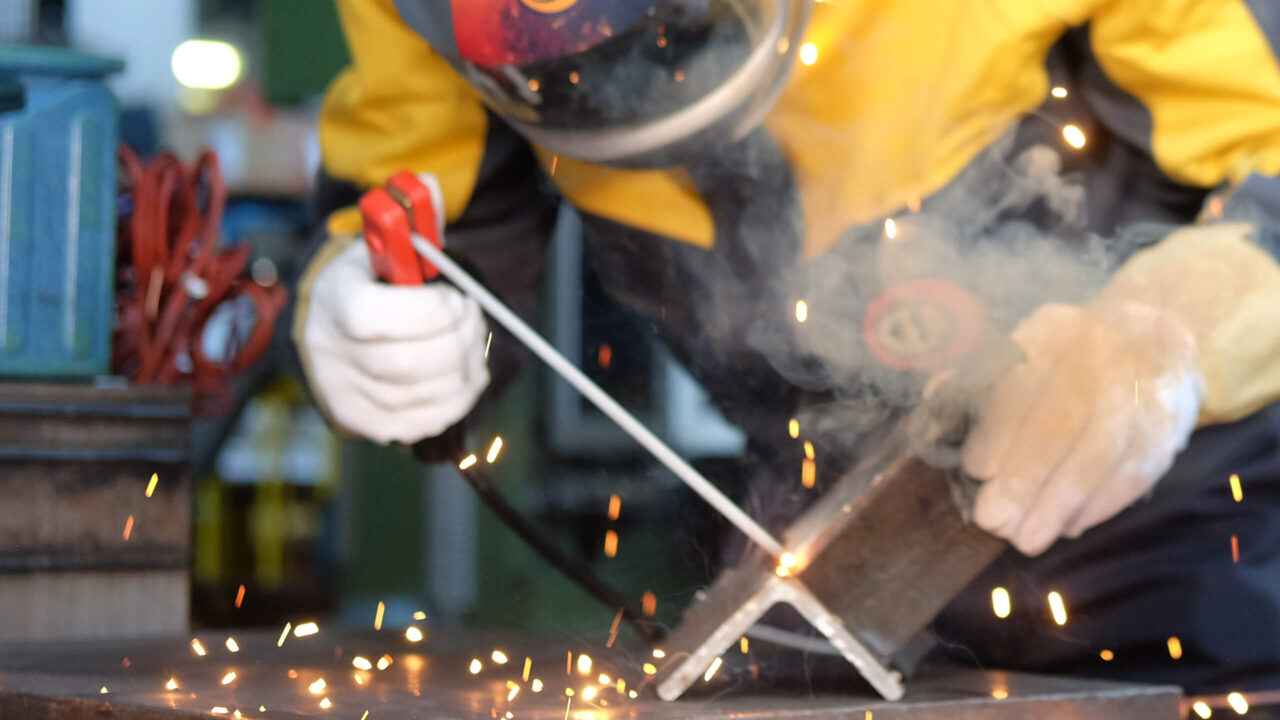

MMA disponible en DC et AC

Grâce à la technologie onduleur CEA, il est possible de réaliser un excellent soudage MMA non seulement en courant continu, mais également en courant alternatif. Cette fonctionnalité spécifique est disponible en standard et constitue la solution parfaite pour éviter la magnétisation pendant le processus de soudage.

AMORÇAGE TIG NÉGATIF

Par rapport à l’amorçage positif traditionnel, il est possible de profiter du mode d’amorçage négatif spécial. Grâce à cette fonction, les inclusions possibles peuvent être encore réduites pendant la phase d’amorçage.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

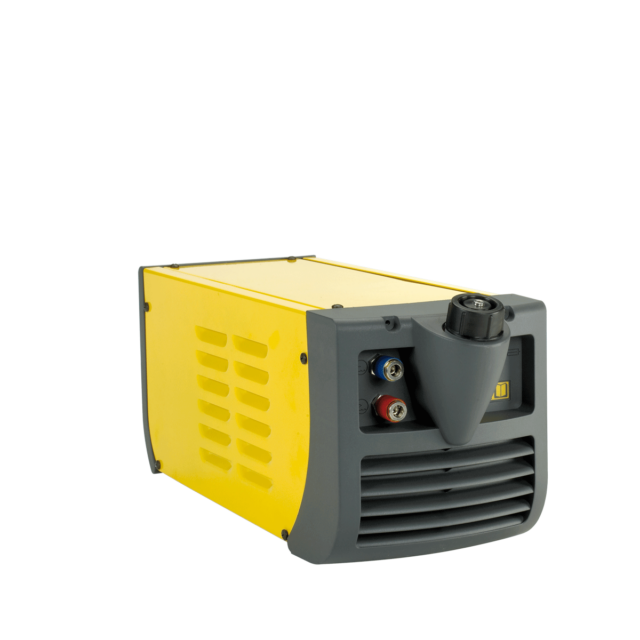

HR 22

Équipement de refroidissement de l’eau HR 22 230 V

HR 23

Équipement de refroidissement de l’eau HR 23 400 V

HR 32

Équipement de refroidissement de l’eau HR 32 400 V

CEA CL-1100

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

Chariot VT 101

Chariot VT 101 avec 2 rouleaux pour générateur, l’équipement de refroidissement et le cylindre

Chariot CT 401

Chariot CT 401 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre

Chariot CT 70

Chariot CT 70 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre (et l’autotransformateur)

Chariot CT 75

Chariot CT 75 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre (et l’autotransformateur)

CEA Torche TXA 26,4

CEA Torche TXA 26.4 4 m – 250 A 60% (DC)

CEA Torche TXH 18.4

CEA Torche TXH 18.4 4 m – 320 A 100% (DC) – refroidies par eau

CEA Torche TXH 18.4 "UP/DOWN"

CEA Torche TXH 18.4 « UP/DOWN » 4 m – 320 A 100% (DC) – refroidies par eau

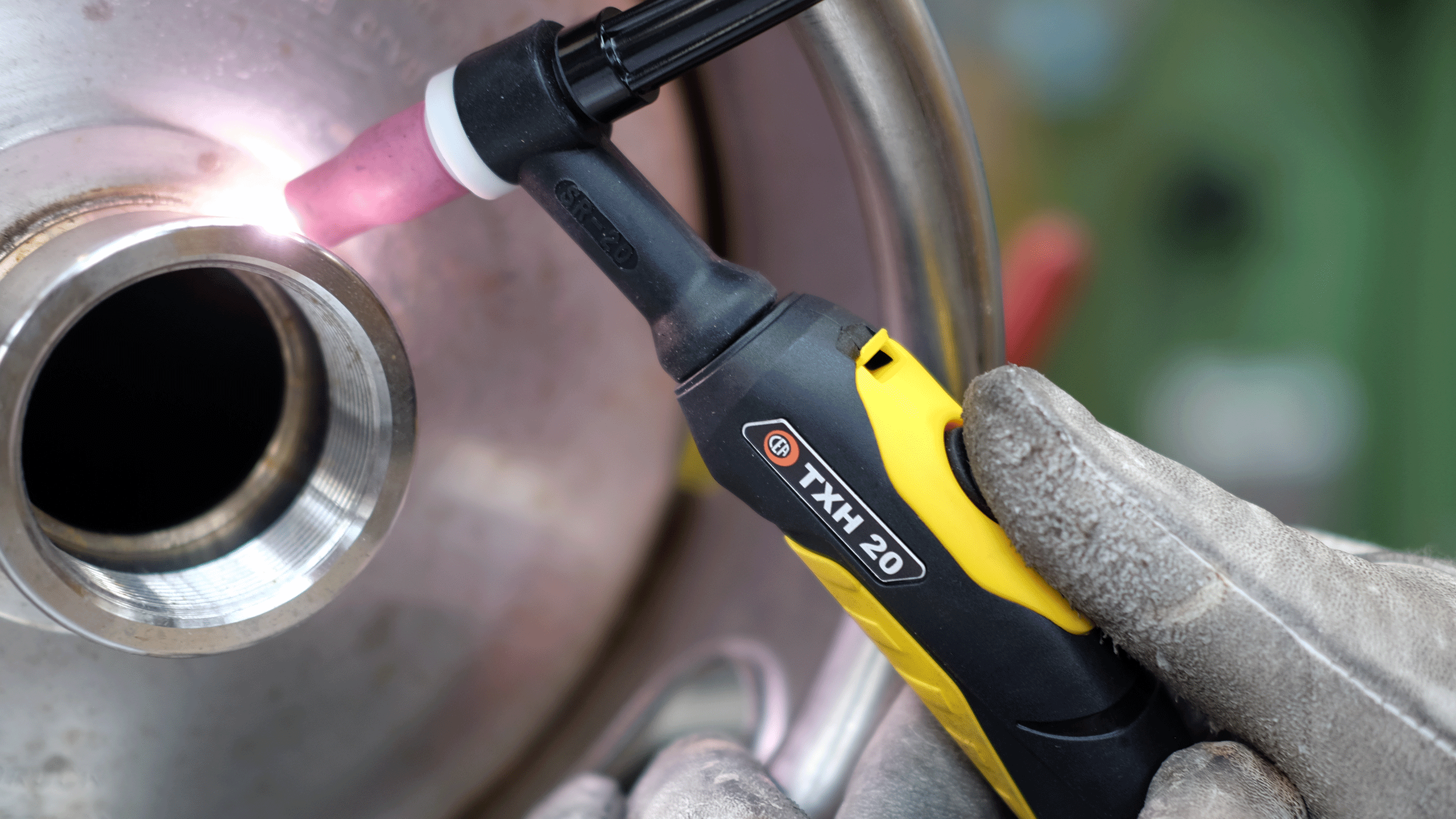

CEA Torche Mini TXH 20.4

CEA Torche Mini TXH 20.4 4 m – 250 A 100% (DC) – refroidies par eau

CEA Torche Mini TXH 20.4 "UP/DOWN"

CEA Torche Mini TXH 20.4 « UP/DOWN » 4 m – 250 A 100% (DC) – refroidies par eau

35 mm² / 4 m Câble masse avec pince

70 mm² / 4 m Câble de masse avec pince

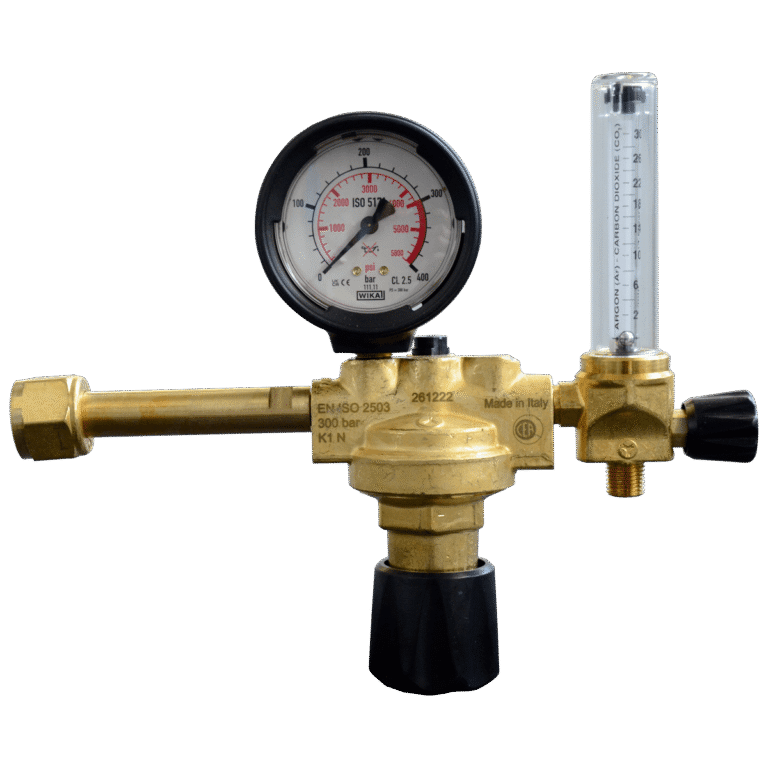

Réducteur avec débitmètre et 1 manomètre

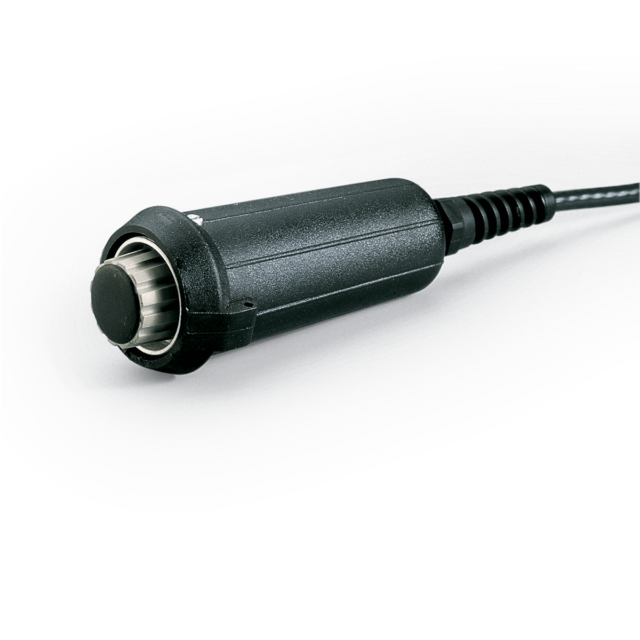

CD 6/8

Télécommande CD 6/8 8 m avec potentiomètre démultiplié

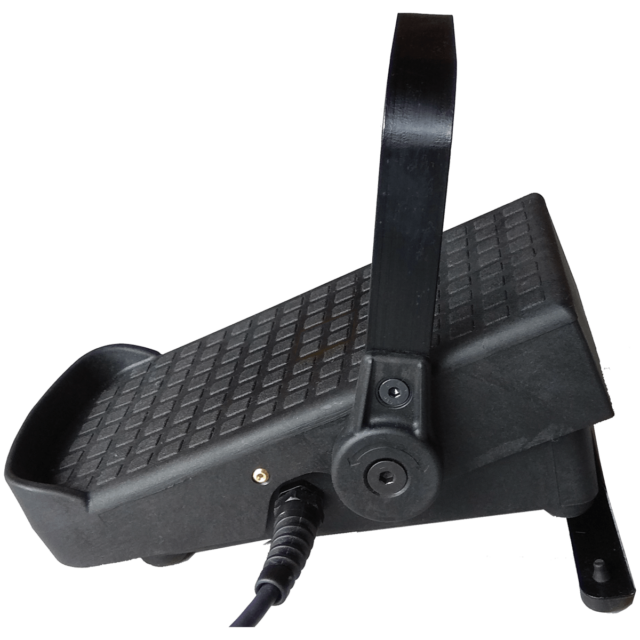

PSR7

Télécommande à pied PSR 7 5 m

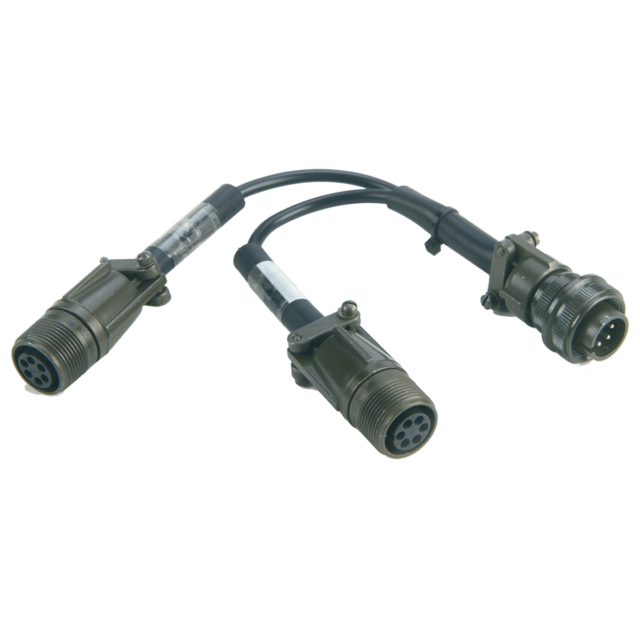

Adaptateur pour torche et PSR 7

Adaptateur pour la connexion simultanée de Torch et PSR 7

Kit A6

A6 Kit de connexion pour torche non standard

Galerie

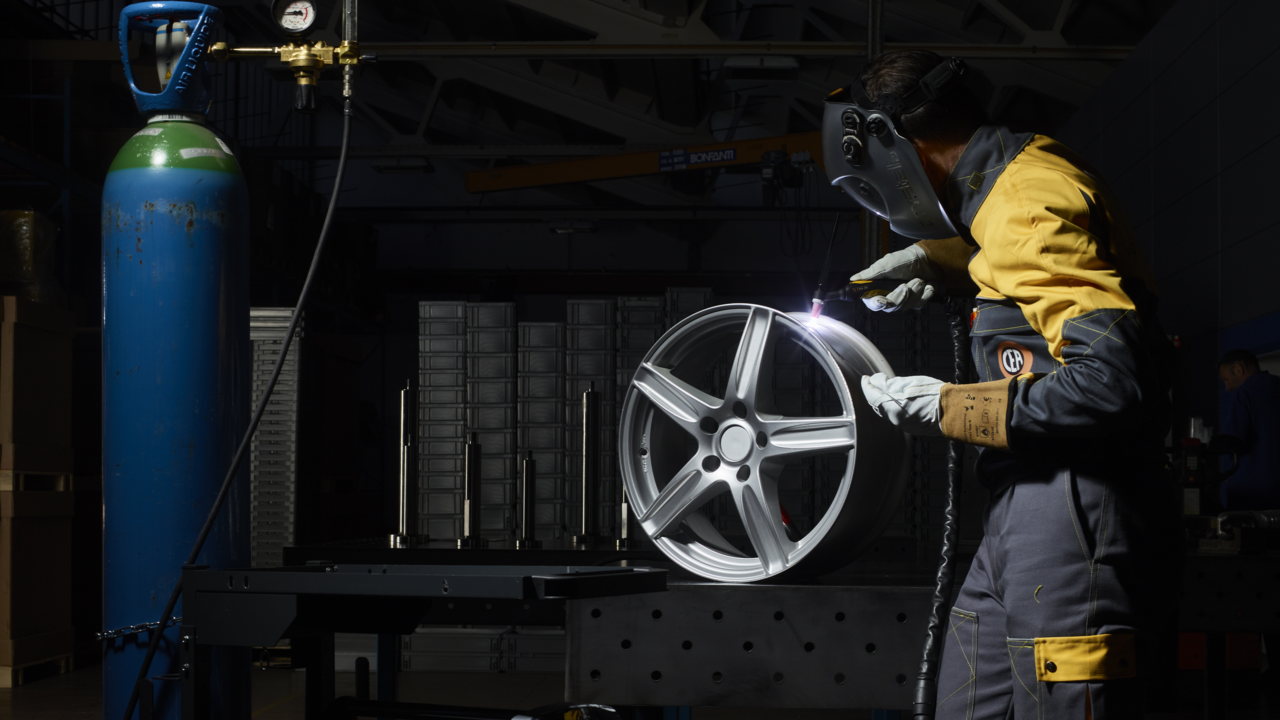

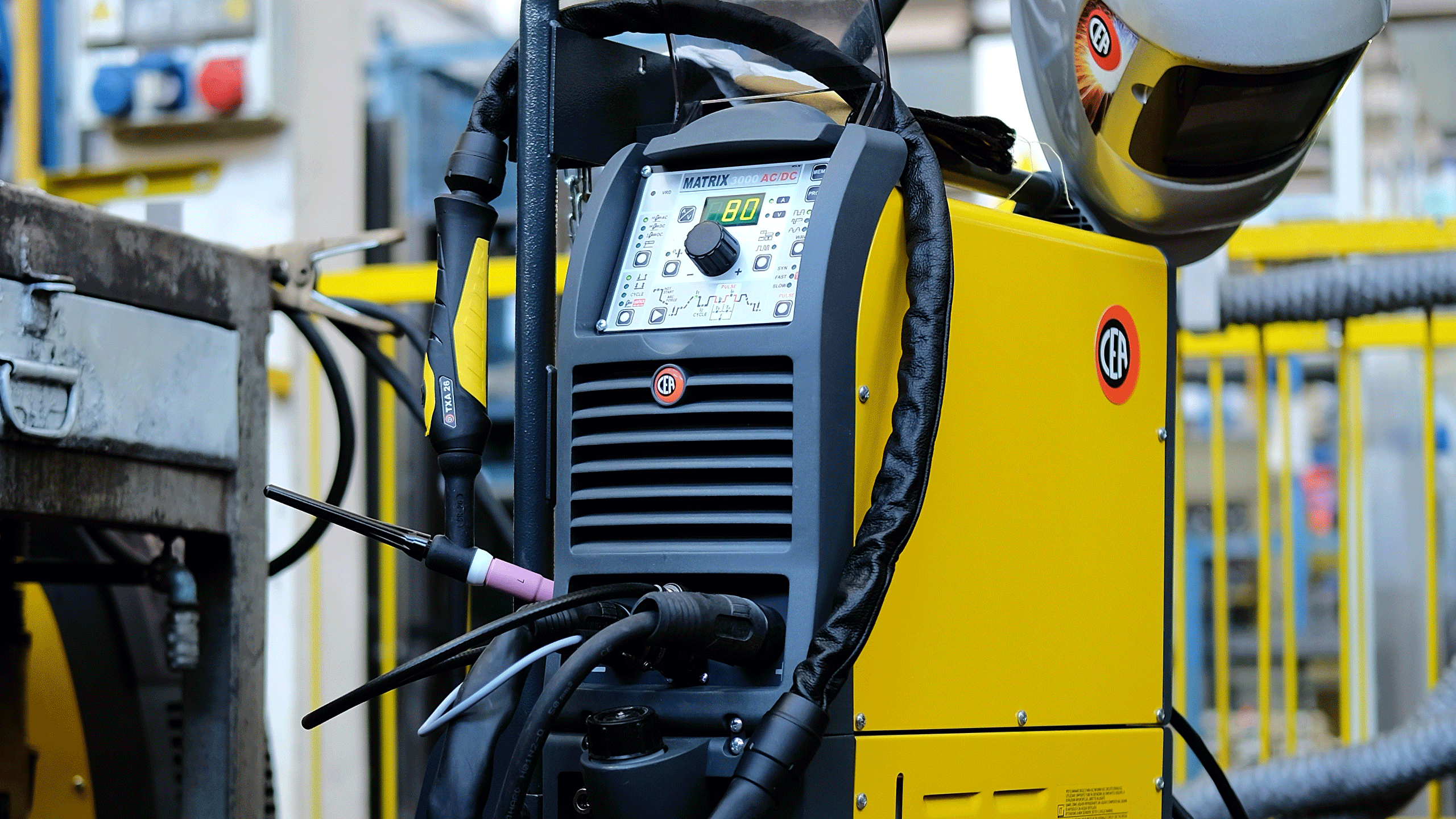

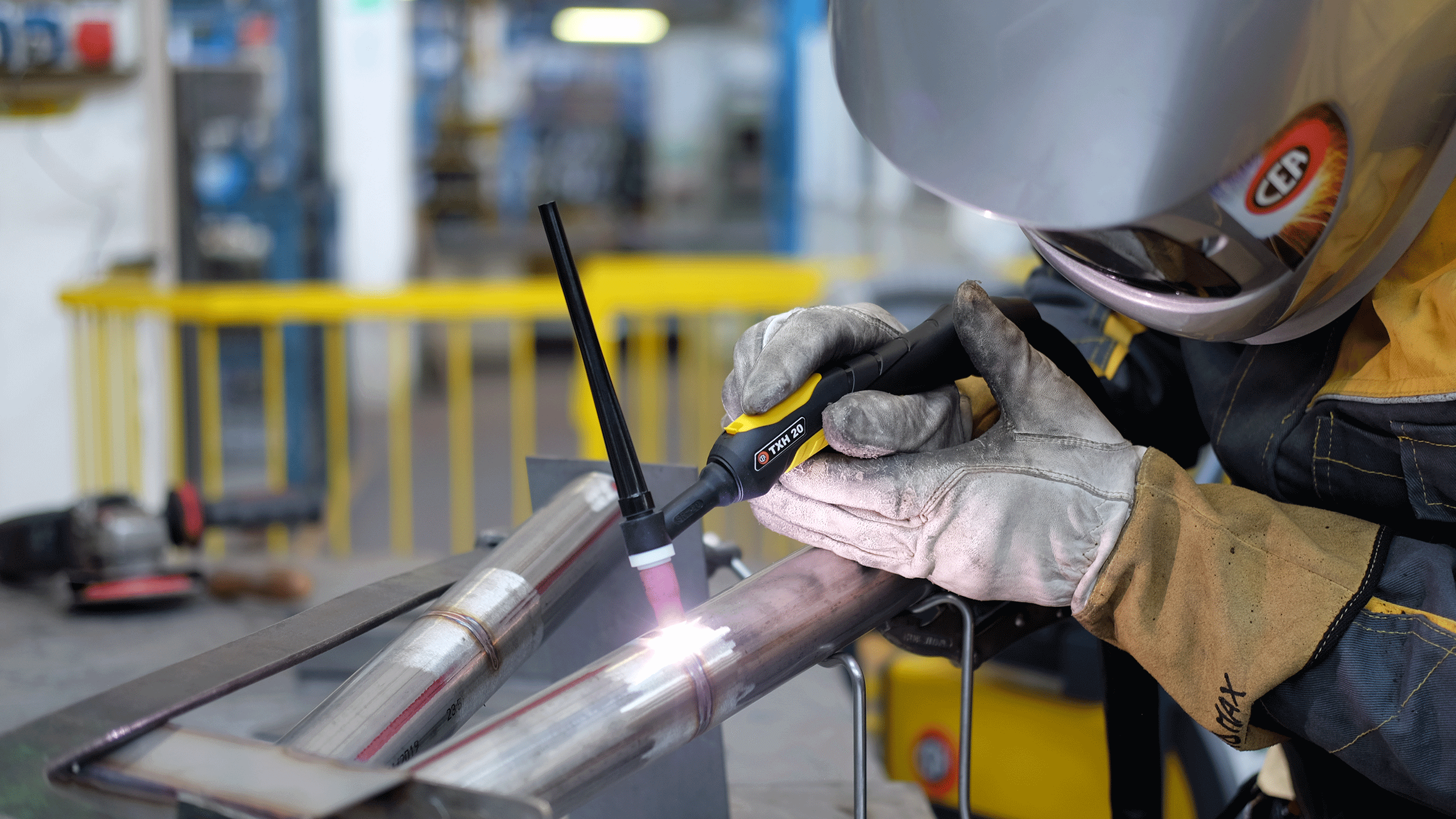

MATRIX AC/DC at work

Fiche technique

MATRIX AC/DC: Caractéristiques techniques

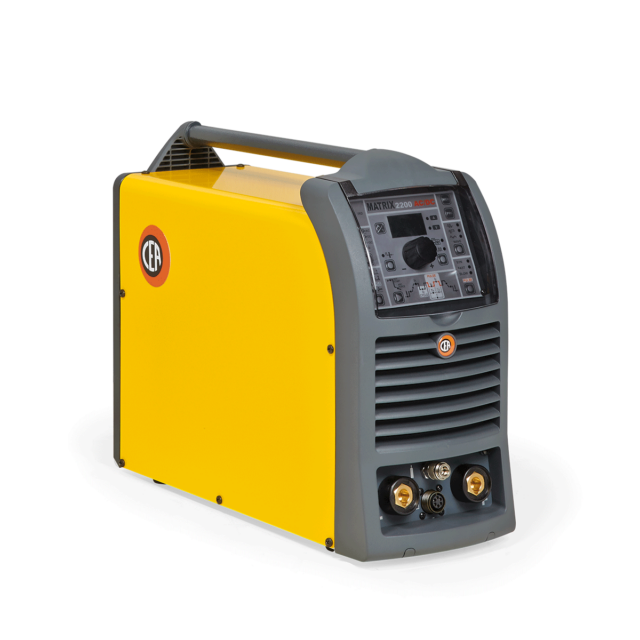

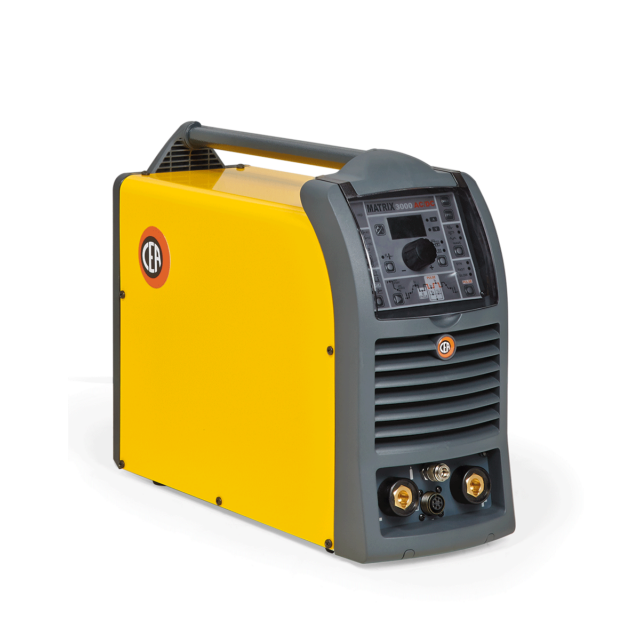

DONNÉES TECHNIQUES			MATRIX 2200 AC/DC		MATRIX 3000 AC/DC		MATRIX 4100 AC/DC		MATRIX 5100 AC/DC
			TIG	MMA	TIG	MMA	TIG	MMA	TIG	MMA
Monophasée 50/60 Hz	V	+20% -20%	230		–		–		–
Triphasée 50/60 Hz	V	+15% -20%	–		400 ( +/- 20%)		400		400
Puissance installée @ I₂ Max	kVA		5,6	6,2	9,0	9,6	19,0	24,7	26,0	31,0
Fusible retardé (I₂ @ 100%)	A		16	16	10	10	32	32	40	50
Facteur de puissance / cos φ			0,99/0,99	0,99/0,99	0,93/0,99	0,94/0,99	0,65/0,99	0,67/0,99	0,73/0,99	0,73/0,99
Degré d’efficacité			0,81		0,83		0,86		0,87
Tension en circuit ouvert	V		85		85		85		85
Plage de courant	A		1-220	10-180	1-300	10-250	1-400	10-400	1-500	10-500
Facteur de marche à (40°C)	A 100%		140	120	210	190	350	350	400	400
	A 60%		180	150	250	220	400	400	500	500
	A 30%		220	180	300(35%)	250 (40%)	–	–	–	–
Normes			EN 60974-1 – EN 60974-3 – EN 60974-10

Classe de protection	IP		23 S		23 S	23 S	23 S	23 S	23 S	23 S
Dimensions (LxLxH)	mm		465 x 185 x 390		495 x 185 x 390		660 x 290 x 515		660 x 290 x 515
Poids	kg		15,5		19		53		54
