MATRIX X AC/DC-R

Soudage a l’arc

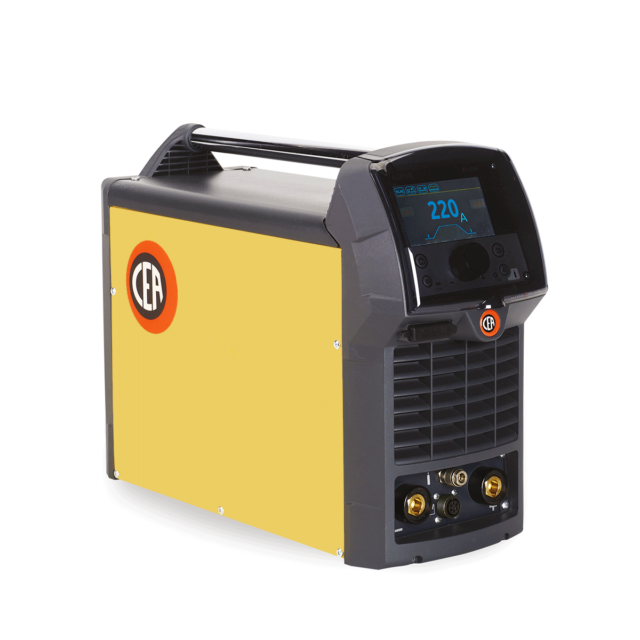

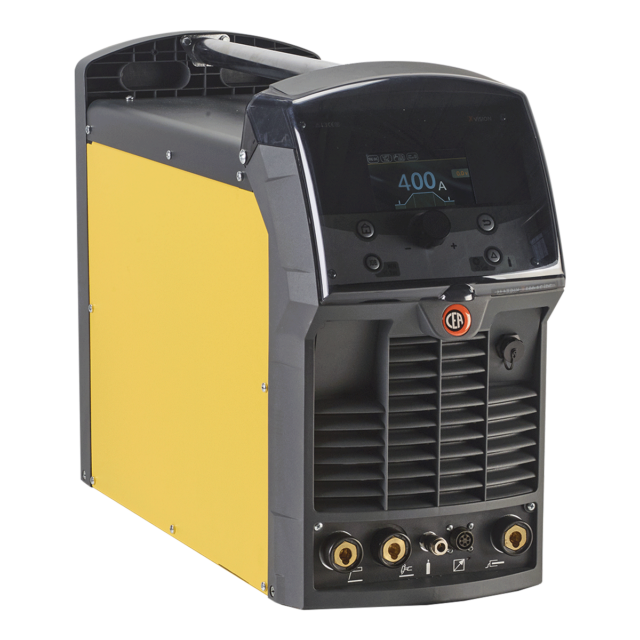

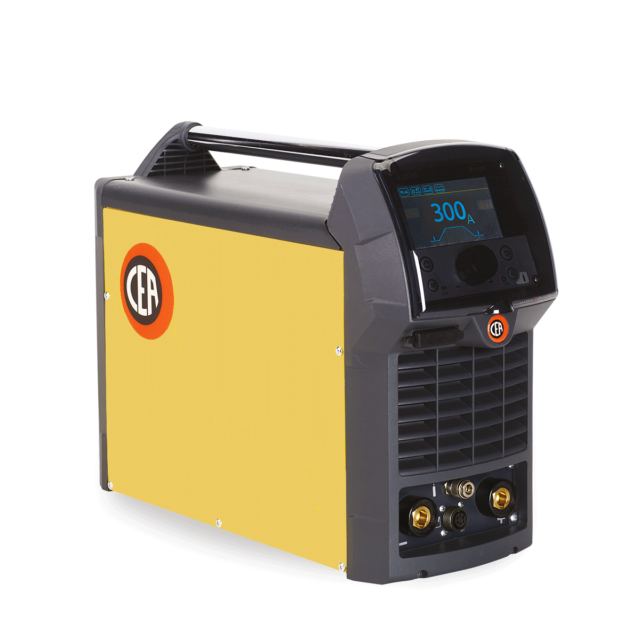

MATRIX X AC/DC-R

LA DERNIÈRE SOLUTION ROBOTIQUE POUR LE TIG AC/DC

ÉQUIPEMENT DE SOUDAGE TIG AC/DC POUR APPLICATION ROBOTIQUE

Les générateurs triphasés de la série MATRIX X AC/DC, dans la version spéciale « R », peuvent être facilement intégrés dans les équipements automatisés de soudage TIG grâce à l’interface ROBOMAT 1 qui gère à la fois tous les signaux de démarrage/arrêt du processus et les principaux réglages des paramètres de soudage.

MATRIX X AC/DC-R

ROBOMAT01

ROBOMAT01 représente un système d’interface flexible et efficace qui répond parfaitement à toutes les connexions analogiques/numériques.

Excellente performance de soudage

Leurs excellentes caractéristiques, associées à la haute technologie du contrôle numérique, permettent une stabilité parfaite de l’arc de soudage, garantissant un soudage TIG de haute performance dans les applications industrielles les plus sophistiquées et la maintenance.

Grâce au PFC, le MATRIX X 220 AC/DC monophasé optimise la consommation d’énergie en permettant l’utilisation de cette puissante source d’énergie, sans problèmes, avec des réseaux à fusibles de 16 A et des groupes électrogènes
d’alimentation.

Autres caractéristiques

Courant minimum TIG DC à partir de 1A et TIG AC à partir de 3A
AMORÇAGE HF intelligente pour garantir un amorçage plus précis et plus rapide de l’arc dans toutes les conditions
Poids et taille réduits, facile à transporter
Couvercle de protection du rack de contrôle
Équipement compact de refroidissement de l’eau intégrable à la source d’énergie (en option)
Automatisation simple : TSA1 TIG KIT (en option)

Caractéristiques techniques

X VISION ÉCRAN DE CONTRÔLE TIG

X Vision Écran de contrôle avec encodeur « ONE CLICK KNOB » pour le préréglage et le contrôle de tous les paramètres de soudage :

Interface conviviale
Ampèremètre et voltmètre numériques avec préréglage du courant de soudage et fonction de maintien de la dernière valeur lue
Mode de soudage « cycle »
Stockage et rappel de programmes de soudage personnalisés
Possibilité de copier facilement des travaux d’une machine à l’autre via USB
Infographie sur les réglages avancés

SIMPLE AUTOMATION

Les générateurs CEA sont équipés en standard d’entrées/sorties analogiques et numériques. Cela permet d’intégrer très facilement le générateur dans un équipement de soudage automatisé sans avoir recours à des interfaces externes coûteuses et sophistiquées, généralement fournies pour la robotique.

coldTACK

Dispositif innovant de soudage par points permettant de réaliser des assemblages précis et sûrs avec un apport thermique minimal.

La fonction Multi-cold.TACK permet d’effectuer des soudures par points froids dans une séquence rapide, ce qui accroît encore les avantages du point unique.

Grâce à la fonction Perfect-Point, cold.TACK permet d’obtenir le positionnement le plus précis possible du point.

TIG RCT - Running coldTACK

RCT est l’acronyme de Running cold.TACK ; en effet, le procédé TIG RCT permet de bénéficier de tous les avantages du cold.TACK, en répétant l’unique point cold.TACK de manière continue, afin d’obtenir un cordon de soudure froid et parfait.

En utilisant le TIG RCT, la soudure est beaucoup plus froide que celle obtenue avec le Pulse TIG et représente la solution idéale pour souder des matériaux minces avec un transfert de chaleur très faible. Le TIG RCT est un procédé à courant continu qui n’est pas disponible en soudage à courant alternatif.

FONCTION CYCLE

la fonction « CYCLE » permet de passer continuellement d’une valeur de courant à l’autre en appuyant simplement sur la gâchette de la torche. Cette fonction est particulièrement adaptée au soudage de profils d’épaisseurs différentes, nécessitant un changement continu du réglage du courant.

MODE PULSE

SYN PULSE

SYN PULSE génère en synergie la fréquence des impulsions et le courant de base

ULTRA FAST

Ajustement de la fréquence jusqu’à 2000 Hz

FAST PULSE

Réglage de la fréquence de 0,5 Hz à 500 Hz

SLOW PULSE

Régler séparément le courant/temps de crête et de base

BALANCE PLUS

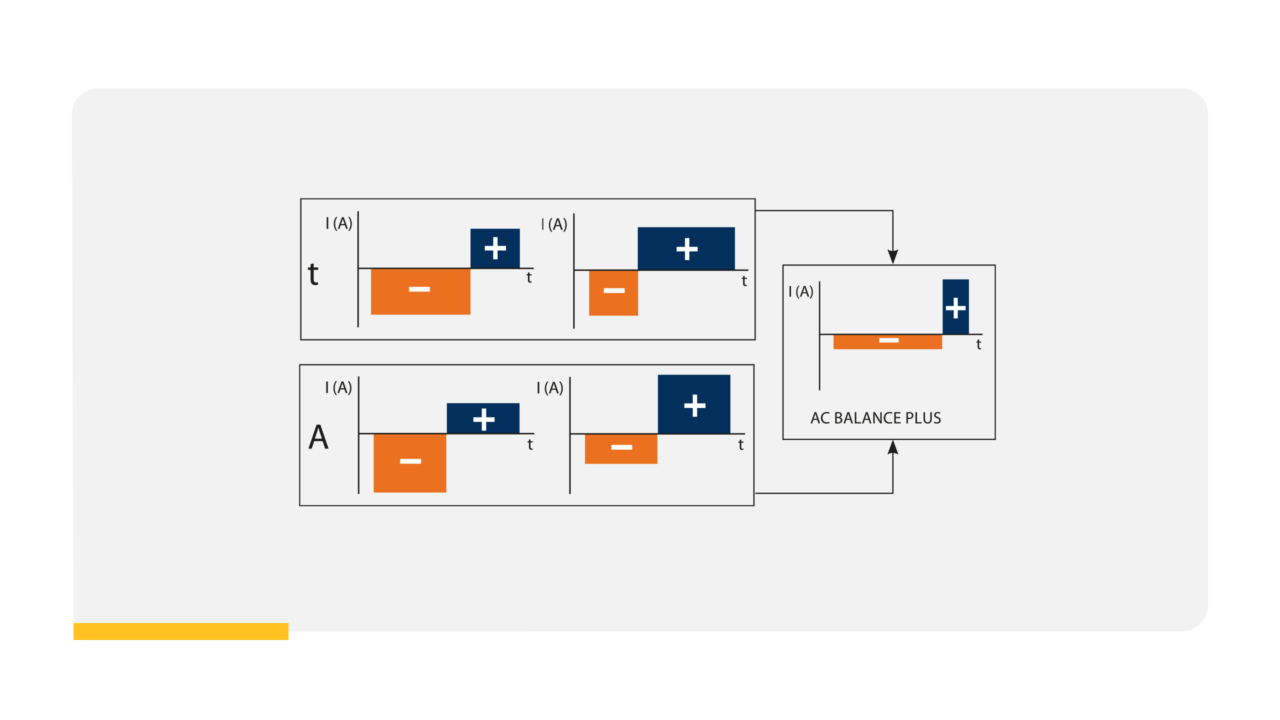

Possibilité de régler indépendamment le temps du courant (t) et son amplitude (A) tout en restant en polarité positive ou négative, offrant ainsi un contrôle parfait de la pénétration et du nettoyage de l’arc avec une réduction drastique des contre-dépouilles latérales.

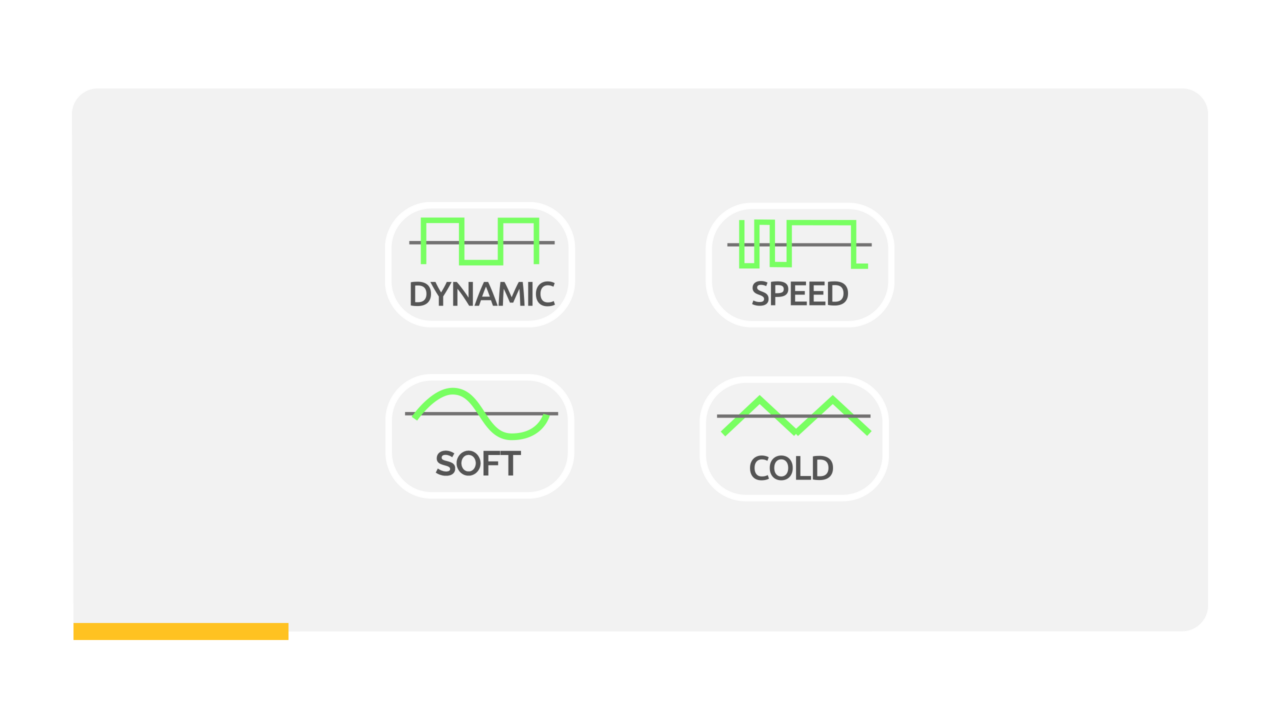

FORMES D'ONDES AC SPÉCIALES TIG

DYNAMIC

Onde carrée : dynamique d’arc élevée pour toutes les applications

SOFT

Onde sinusoïdale : arc plus lisse et plus doux avec un bruit réduit, idéal pour les épaisseurs moyennes

SPEED

Onde mixte : pénétration optimale à haute vitesse de soudage et faible consommation de l’électrode

COLD

Onde triangulaire : faible transfert de chaleur et déformation réduite, idéal pour les petites épaisseurs

CONTRÔLE DE LA FRÉQUENCE EN AC

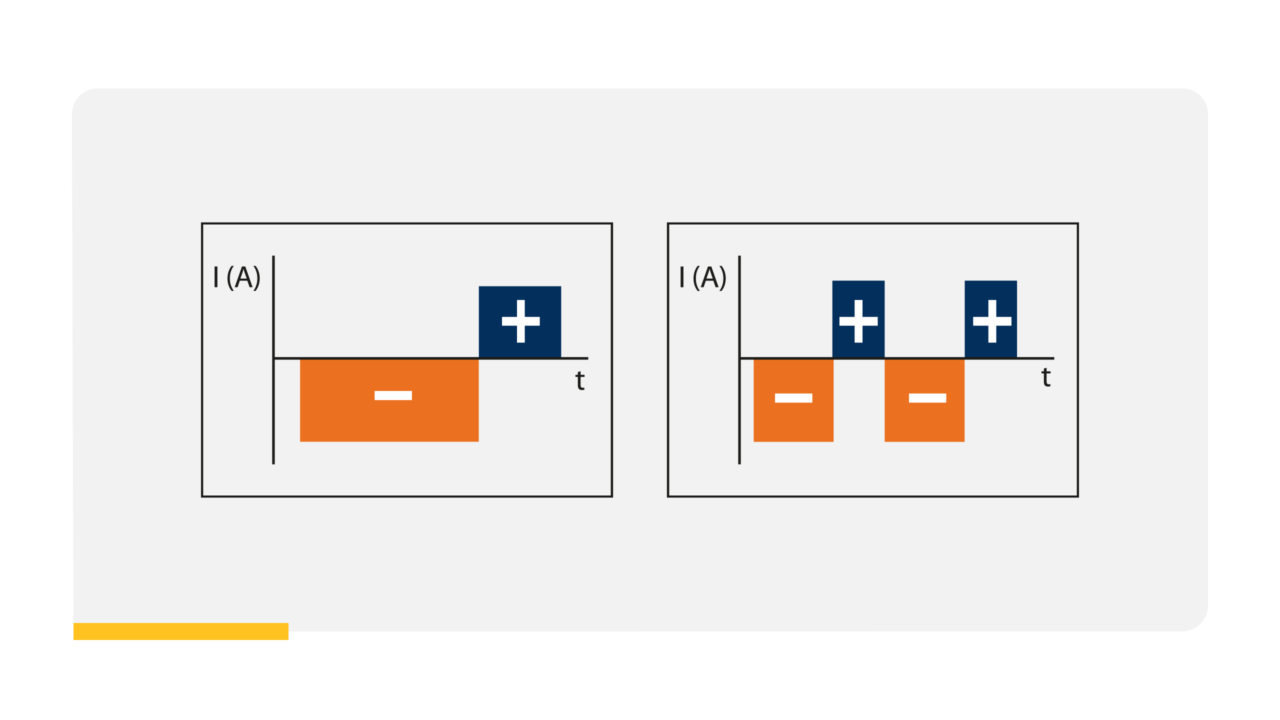

Réglage de la fréquence des différentes formes d’ondes AC pour un meilleur contrôle directionnel, une réduction de la zone thermiquement altérée, une pénétration plus profonde et une usure moindre de l’électrode.
La fréquence élevée permet de souder des matériaux très fins avec d’excellents résultats. La basse fréquence est idéale pour les épaisseurs moyennes ou lorsque la préparation des bords n’est pas précise.

AMORÇAGE TIG NÉGATIF

Par rapport à l’amorçage positif traditionnel, il est possible de profiter du mode d’amorçage négatif spécial. Grâce à cette fonction, les inclusions possibles peuvent être encore réduites pendant la phase d’amorçage.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

HRX 20 Équipement de refroidissement de l'eau

Équipement de refroidissement de l’eau HRX 20 230 V

HRX 30 Équipement de refroidissement de l'eau

Équipement de refroidissement de l’eau HRX 30 400 V

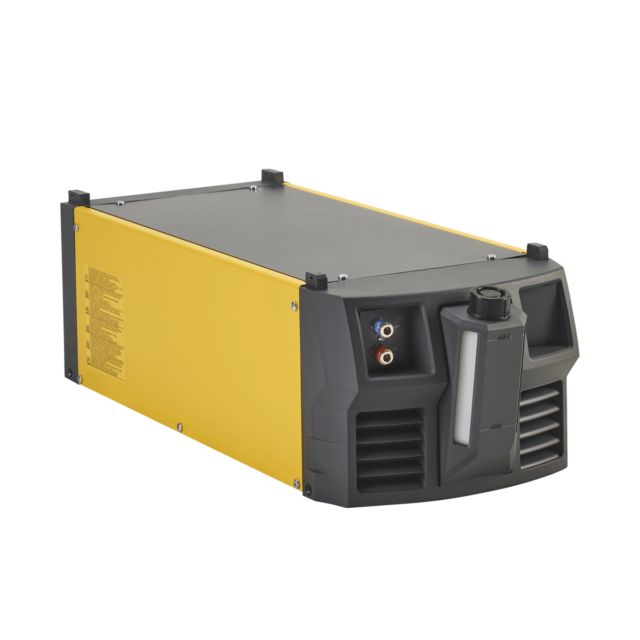

HRX 52 Équipement de refroidissement à l'eau

Équipement de refroidissement à l’eau HRX 52 400 V

CEA CL-1100 Liquide de refroidissement

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

Chariot VT 101

Chariot VT 101 avec 2 roues pour générateur, l’équipement de refroidissement et bouteille de gaz

Chariot CT 401

Chariot CT 401 avec 4 roues pour générateur, l’équipement de refroidissement et bouteille de gaz

Chariot CT 70

Chariot CT 70 avec 4 roues pour générateur, l’équipement de refroidissement et bouteille de gaz (et l’autotransformateur)

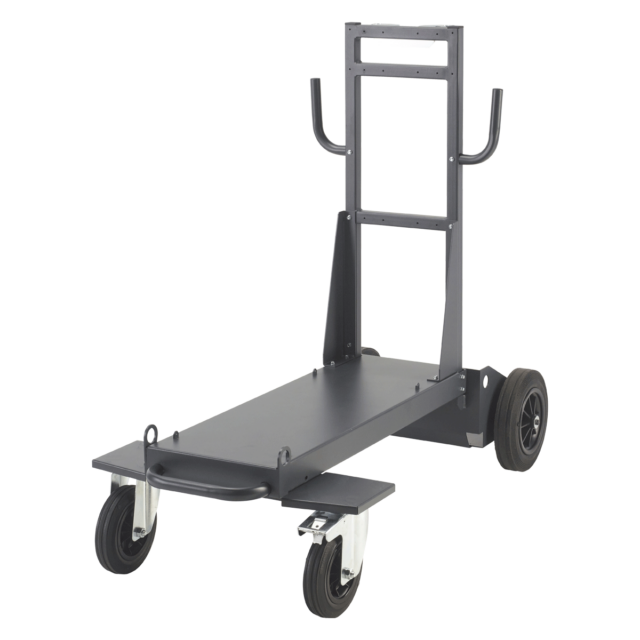

Chariot PRIME CT 80

Chariot PRIME CT 80 pour générateur, bouteille de gaz (et autotransformateur)

35 mm² / 4 m Câble masse avec pince

50 mm² / 4 m Câble de masse avec pince

70 mm² / 4 m Câble de masse avec pince

Kit A6

A6 Kit de connexion pour torche non standard

TSA1 - Kit d'automatisation simple TIG

TSA1 - TIG Simple Automation KIT - (Déclenchement de la torche - Arc On - Ajustement du courant 0-10V)

Galerie

MATRIX X AC/DC-R at work

Fiche technique

MATRIX X AC/DC-R: Caractéristiques techniques

DONNÉES TECHNIQUES			MATRIX X220 AC/DC-R	MATRIX X300 AC/DC-R	MATRIX X400 AC/DC-R	MATRIX X500 AC/DC-R
Monophasé 50/60 Hz	V	20% -20%	230	–	–	–
Triphasé 50/60 Hz	V	20% -20%	–	400	400	400
Puissance installée @ I₂ Max	kVA		5,6	9,0	19,0	26,0
Fusible retardé (I₂ @ 60%)	A		16	10	32	32
Facteur de puissance / cos φ			0,99/0,99	0,93/0,99	0,65/0,99	0,73/0,99
Degré d’efficacité			0,81	0,83	0,86	0,87
Tension en circuit ouvert	V		85	85	85	85
Plage de courant	A		1-220	1-300	1-400	1-500
Facteur de marche à (40°C)	A 100%		140	210	350	400
	A 60%		180	250	400	500
	A X%		220(30%)	300(35%)	–	–
Normes			EN 60974-1 – EN 60974-3 – EN 60974-10
Normes
Classe de protection	IP		23 S	23 S	23 S	23 S
Dimensions (LxLxH)	mm		530x215x410	530x215x410	710x290x530	710x290x530
Poids	kg		20	21,5	53	54
