MATRIX X AC/DC

Soudage a l’arc

MATRIX X AC/DC

LA SOLUTION ULTIME POUR TIG AC/DC

ÉQUIPEMENT DE SOUDAGE TIG AC/DC INVERTER

Les MATRIX X AC/DC sont des générateurs TIG AC/DC à onduleur à haut rendement, étudiés pour répondre aux demandes les plus avancées et les plus sophistiquées du marché de la soudure TIG.
MATRIX X AC/DC permet le soudage TIG de tous les métaux, y compris l’aluminium et ses alliages, et offre également d’excellentes performances en soudage MMA avec les électrodes basiques et cellulosiques les plus difficiles.

MATRIX X AC/DC

Interface X Vision

Les MATRIX X AC/DC sont équipées en standard de la nouvelle interface X VISION, simple et complète, pour le contrôle total et la surveillance de tous les paramètres de soudage.

Courant minimum TIG DC à partir de 1A et TIG AC à partir de 3A.

Excellente performance de soudage

Leurs excellentes caractéristiques, associées à la haute technologie du contrôle numérique, permettent une stabilité parfaite de l’arc de soudage, garantissant un soudage TIG de haute performance dans les applications industrielles les plus sophistiquées et la maintenance.

Grâce au PFC, le MATRIX X 220 AC/DC monophasé optimise la consommation d’énergie en permettant l’utilisation de cette puissante source d’énergie, sans problèmes, avec des réseaux à fusibles de 16 A et des groupes électrogènes
d’alimentation.

Autres caractéristiques

Excellentes caractéristiques de soudage en TIG avec tous les matériaux et en MMA avec tous les types d’électrodes, y compris cellulosiques
AMORÇAGE HF intelligente pour garantir un amorçage d’arc plus précis et plus rapide dans toutes les conditions
L’utilisation de torches TIG Up/Down permet d’ajuster les paramètres de soudage et les travaux
Poids et dimensions réduits, facile à transporter
Equipement compact de refroidissement par eau intégrable (option)
Automatisation simple : TSA1 (option)

Caractéristiques techniques

X VISION ÉCRAN DE CONTRÔLE TIG

X Vision Écran de contrôle avec encodeur « ONE CLICK KNOB » pour le préréglage et le contrôle de tous les paramètres de soudage :

Interface conviviale
Ampèremètre et voltmètre numériques avec préréglage du courant de soudage et fonction de maintien de la dernière valeur lue
Mode de soudage « cycle »
Stockage et rappel de programmes de soudage personnalisés
Possibilité de copier facilement des travaux d’une machine à l’autre via USB
Infographie sur les réglages avancés

coldTACK

Dispositif innovant de soudage par points permettant de réaliser des assemblages précis et sûrs avec un apport thermique minimal.

La fonction Multi-cold.TACK permet d’effectuer des soudures par points froids dans une séquence rapide, ce qui accroît encore les avantages du point unique.

Grâce à la fonction Perfect-Point, cold.TACK permet d’obtenir le positionnement le plus précis possible du point.

TIG RCT - Running coldTACK

RCT est l’acronyme de Running cold.TACK ; en effet, le procédé TIG RCT permet de bénéficier de tous les avantages du cold.TACK, en répétant l’unique point cold.TACK de manière continue, afin d’obtenir un cordon de soudure froid et parfait.

En utilisant le TIG RCT, la soudure est beaucoup plus froide que celle obtenue avec le Pulse TIG et représente la solution idéale pour souder des matériaux minces avec un transfert de chaleur très faible. Le TIG RCT est un procédé à courant continu qui n’est pas disponible en soudage à courant alternatif.

FONCTION CYCLE

la fonction « CYCLE » permet de passer continuellement d’une valeur de courant à l’autre en appuyant simplement sur la gâchette de la torche. Cette fonction est particulièrement adaptée au soudage de profils d’épaisseurs différentes, nécessitant un changement continu du réglage du courant.

FONCTIONS MMA

Arc Force réglable pour choisir la meilleure dynamique d’arc de soudage, Hot Start réglable pour améliorer l’amorçage de l’arc avec des électrodes difficiles Fonction anti-collage de l’électrode.

MODE PULSE

SYN PULSE

SYN PULSE génère en synergie la fréquence des impulsions et le courant de base

ULTRA FAST

Ajustement de la fréquence jusqu’à 2000 Hz

FAST PULSE

Réglage de la fréquence de 0,5 Hz à 500 Hz

SLOW PULSE

Régler séparément le courant/temps de crête et de base

BALANCE PLUS

Possibilité de régler indépendamment le temps du courant (t) et son amplitude (A) tout en restant en polarité positive ou négative, offrant ainsi un contrôle parfait de la pénétration et du nettoyage de l’arc avec une réduction drastique des contre-dépouilles latérales.

FORMES D'ONDES AC SPÉCIALES TIG

DYNAMIC

Onde carrée : dynamique d’arc élevée pour toutes les applications

SOFT

Onde sinusoïdale : arc plus lisse et plus doux avec un bruit réduit, idéal pour les épaisseurs moyennes

SPEED

Onde mixte : pénétration optimale à haute vitesse de soudage et faible consommation de l’électrode

COLD

Onde triangulaire : faible transfert de chaleur et déformation réduite, idéal pour les petites épaisseurs

CONTRÔLE DE LA FRÉQUENCE EN AC

Réglage de la fréquence des différentes formes d’ondes AC pour un meilleur contrôle directionnel, une réduction de la zone thermiquement altérée, une pénétration plus profonde et une usure moindre de l’électrode.
La fréquence élevée permet de souder des matériaux très fins avec d’excellents résultats. La basse fréquence est idéale pour les épaisseurs moyennes ou lorsque la préparation des bords n’est pas précise.

MMA disponible en DC et AC

Grâce à la technologie onduleur CEA, il est possible de réaliser un excellent soudage MMA non seulement en courant continu, mais également en courant alternatif. Cette fonctionnalité spécifique est disponible en standard et constitue la solution parfaite pour éviter la magnétisation pendant le processus de soudage.

AMORÇAGE TIG NÉGATIF

Par rapport à l’amorçage positif traditionnel, il est possible de profiter du mode d’amorçage négatif spécial. Grâce à cette fonction, les inclusions possibles peuvent être encore réduites pendant la phase d’amorçage.

Accessoires disponibles

Découvrez tous les accessoires disponibles

Configurateur

HRX 20

Équipement de refroidissement de l'eau HRX 20 230 V

HRX 30

Équipement de refroidissement de l’eau HRX 30 400 V

HRX 52

Équipement de refroidissement à l’eau HRX 52 400 V

CEA CL-1100

Liquide de refroidissement Cea CL-1100 – Réservoir 5 l

Chariot VT 101

Chariot VT 101 avec 2 rouleaux pour générateur, l’équipement de refroidissement et le cylindre

Chariot CT 401

Chariot CT 401 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre

Chariot CT 70

Chariot CT 70 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre (et l’autotransformateur)

Chariot CT 75

Chariot CT 75 avec 4 rouleaux pour générateur, l’équipement de refroidissement et le cylindre (et l’autotransformateur)

Chariot PRIME CT 80

Chariot PRIMEN CT 80 pour générateurù, cylindre (et autotransformateur)

CEA Torche TXA 26,4

CEA Torche TXA 26.4 4 m – 250 A 60% (DC)

CEA Torche TXA 26.4 "UP/DOWN"

CEA Torche TXA 26.4 « UP/DOWN » 4 m – 250 A 60% (DC)

CEA Torche Mini TXH 20.4

CEA Torche Mini TXH 20.4 4 m – 250 A 100% (DC) – refroidies par eau

CEA Torche Mini TXH 20.4 "UP/DOWN"

CEA Torche Mini TXH 20.4 « UP/DOWN » 4 m – 250 A 100% (DC) – refroidies par eau

CEA Torche TXH 18.4

CEA Torche TXH 18.4 4 m – 320 A 100% (DC) – refroidies par eau

CEA Torche TXH 18.4 "UP/DOWN"

CEA Torche TXH 18.4 « UP/DOWN » 4 m – 320 A 100% (DC) – refroidies par eau

35 mm² / 4 m Câble masse avec pince

70 mm² / 4 m Câble de masse avec pince

Réducteur avec débitmètre et 1 manomètre

TSA1 - Kit d'automatisation simple TIG

TSA1 - TIG Simple Automation KIT - (Déclenchement de la torche - Arc On - Ajustement du courant 0-10V)

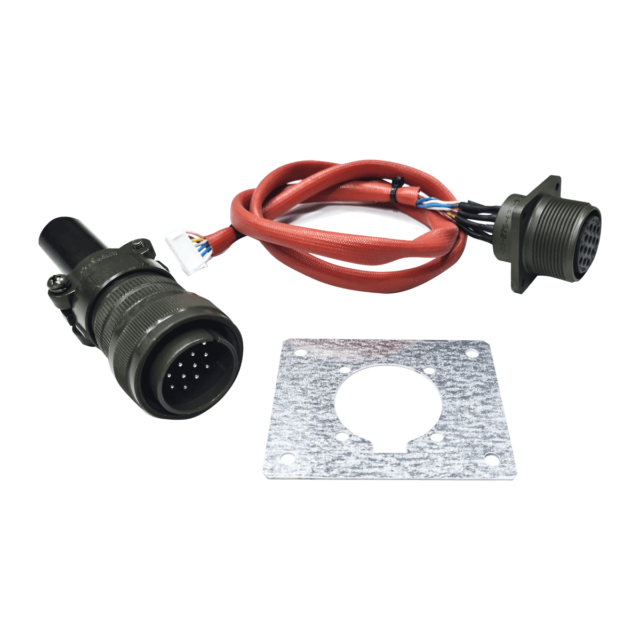

TSA5 - Kit d'automatisation simple TIG

TSA5 - TIG Simple Automation KIT - (Déclenchement de la torche - Arc On - Ajustement du courant 0-10V)

DFX1

DFX1 - Filtre à poussière pour MATRIX X

DFX5

DFX5 – Filtre à poussière pour MATRIX X 400 / X 500

CD 6/8

Télécommande CD 6/8 8 m avec potentiomètre démultiplié

PSR7

Télécommande à pied PSR 7 5 m

Adaptateur pour torche et PSR 7

Adaptateur pour la connexion simultanée de Torch et PSR 7

Kit A6

A6 Kit de connexion pour torche non standard

Galerie

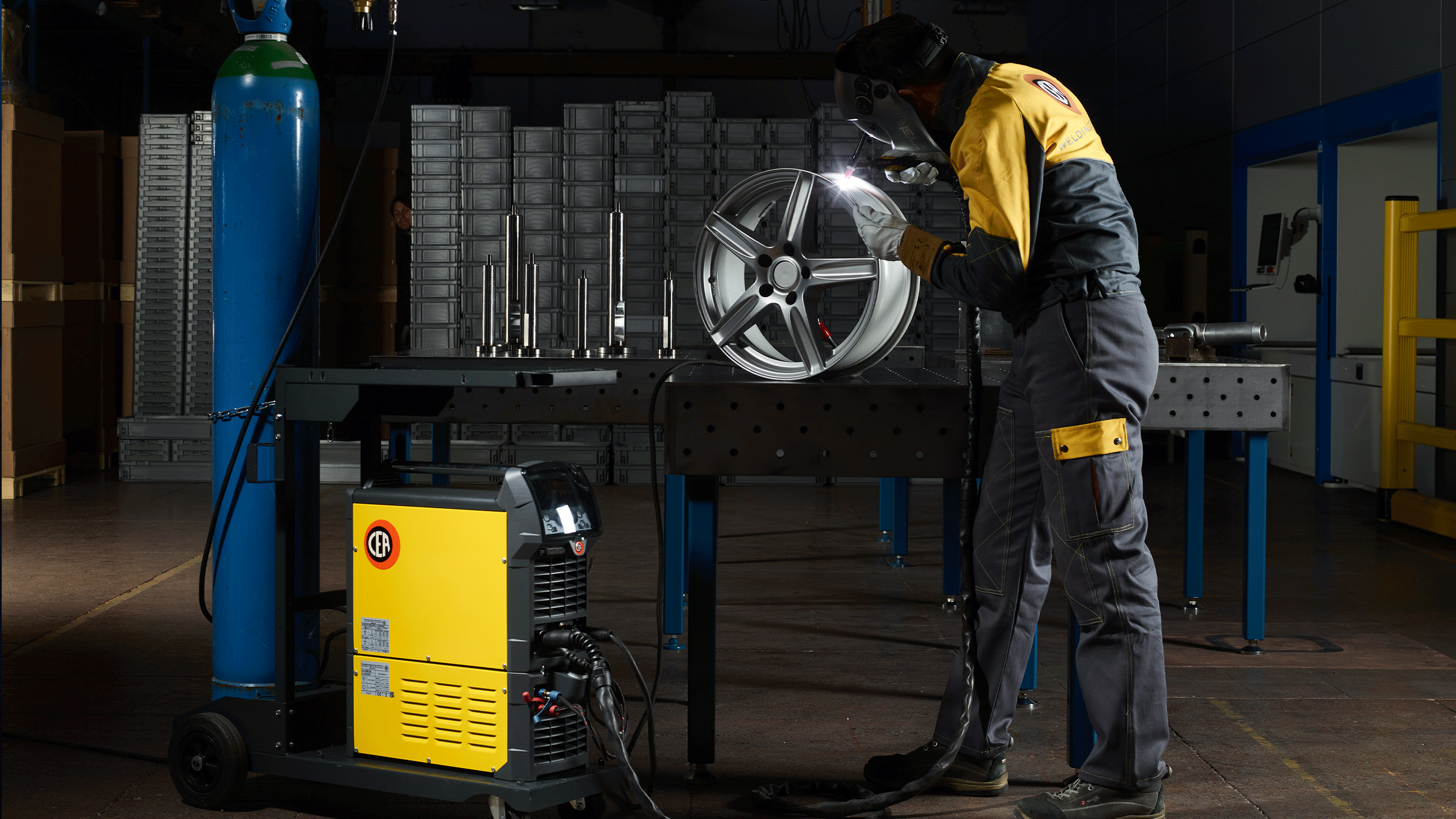

MATRIX X AC/DC at work

Fiche technique

MATRIX X AC/DC: Caractéristiques techniques

DONNÉES TECHNIQUES			MATRIX X220 AC/DC		MATRIX X300 AC/DC		MATRIX X400 AC/DC		MATRIX X500 AC/DC
			TIG	MMA	TIG	MMA	TIG	MMA	TIG	MMA
Monophasée 50/60 Hz	V	+20% -20%	230		–		–		–
Triphasée 50/60 Hz	V	+20% -20%	–		400		400		400
Puissance installée @ I₂ Max	kVA		5,6	6,2	9,0	9,6	19,0	24,7	26,0	31,0
Fusible retardé (I₂@ 60%)	A		16	16	10	10	32	32	40	50
Facteur de puissance / cos φ			0,99/0,99	0,99/0,99	0,93/0,99	0,94/0,99	0,65/0,99	0,67/0,99	0,73/0,99	0,73/0,99
Degré d’efficacité			0,81		0,83		0,86		0,87
Tension en circuit ouvert	V		85		85		85		85
Plage de courant	A		1-220	10-180	1-300	10-250	1-400	10-400	1-500	10-500
Facteur de marche à (40°C)	A 100%		140	120	210	190	350	350	400	400
	A 60%		180	150	250	220	400	400	500	500
	A X%		220 (30%)	180 (30%)	300 (35%)	250 (40%)	—	—	—	—
Normes			EN 60974-1 – EN 60974-3 – EN 60974-10

Classe de protection	IP		23 S		23 S		23 S		23 S
Dimensions (LxLxH)	mm		530 x 215 x 410		530 x 215 x 410		710 x 290 x 530		710 x 290 x 530
Poids	kg		20		21,5		53		54
