MATRIX HF

DIE PERFEKTE LÖSUNG ZUM DC-WIG-SCHWEISSEN

DC-WIG-INVERTERSCHWEISSGERÄTE

MATRIX HF sind technologisch hoch ausgereifte WIG-Stromquellen mit einer umfassenden und benutzerfreundlichen Schnittstelle für die vollständige Steuerung aller Schweißparameter.
Die Stromquellen MATRIX HF garantieren für ausgezeichnete WIG-Schweißergebnisse an unlegiertem und rostfreiem Stahl, Kupfer und seinen Legierungen und eignen sich für den Einsatz bei anspruchsvollsten Industrieanwendungen und Instandhaltungsarbeiten.

MATRIX HF

Ausgezeichnete Leistung

Die Schweißgeräte MATRIX HF bieten hervorragende Leistungen beim MMA Schweißen mit den schwierigsten basischen Elektroden und Zelluloseelektroden.

Die Version MATRIX 2200 HF optimiert den Energieverbrauch mittels PFC-Schaltung und gilt als ideale Wahl, wenn sowohl Leistung als auch Mobilität erforderlich sind.

Andere Merkmale

Mindeststrom (DC-WIG) ab 1A.
Standardmäßig mit einem in die Steuerung integrierten Pulsmodus ausgestattet, der über „EASY PULSE“-Funktion zur Verfügung steht.
Hervorragende WIG-Schweißeigenschaften .
HF IGNITION – Die intelligente Hochfrequenz-Lichtbogenzündung sorgt unter allen Bedingungen für eine genauere und schnellere Lichtbogenzündung.
„Energiesparfunktion“, die den Lüfter der Stromquelle und die Wasserkühlung des Brenners nur bei Bedarf betätigt.
Der Einsatz spezieller WIG-Brenner ermöglicht die Ferneinstellung der Schweißparameter direkt vom Brenner aus.
Gegen versehentliche Stöße geschütztes Bedienfeld.
Reduziertes Gewicht und geringe Größe, leicht zu tragen.

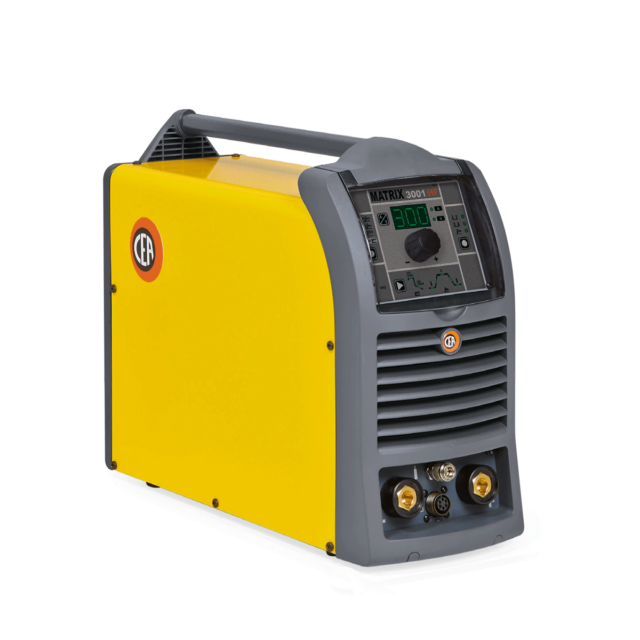

Auswahlmöglichkeiten beim Elektrodentyp (MMA – nur MATRIX 3001 HF).
Möglichkeit zum Speichern von 99 Schweißparametern (ausgenommen MATRIX 3001 HF).
LIFT ARC CURRENT – der Wert für den Startstrom kann auf LiftArc-Zündung eingestellt werden.

Technische Merkmale

DISPLAY-STEUERUNG HF

Schweißprozess-Wahlschalter: WIG DC, WIG DC „Lift“, MMA DC
WIG-Pulsschweißen, einstellbar von 0,5 bis 2000 Hz mit „EASY PULSE“-Funktionen
Pulsations-Modus: Synergisch, Schnell, Ultraschnell, Langsam
99 Programme

coldTACK

Innovatives Punktschweißgerät zum präzisen und sicheren Fügen mit minimaler Wärmeeinbringung.

Die Multi-cold.TACK-Funktion ermöglicht das Kaltpunktschweißen in einer schnellen Abfolge, wodurch die Vorteile des Einzelpunkts noch erweitert werden.

Dank der Perfect-Point-Funktion ermöglicht cold.TACK eine äußerst präzise Punktpositionierung.

TIG RCT - Running coldTACK

RCT ist die Abkürzung für Running cold.TACK; in der Tat erlaubt das WIG RCT-Verfahren, alle Vorteile des cold.TACK-Verfahrens zu nutzen, indem der einzelne cold.TACK-Punkt kontinuierlich wiederholt wird, um eine kalte und perfekte Schweißnaht zu erzielen.

Mit TIG RCT ist die Schweißnaht viel kälter als mit Pulse TIG und stellt die ideale Lösung für das Schweißen von dünnen Materialien mit einer sehr geringen Wärmeübertragung dar. WIG RCT ist ein Gleichstromverfahren, das es beim Wechselstromschweißen nicht gibt.

PULS-MODUS

SYN PULSE

SYN PULSE erzeugt synergetisch Pulsfrequenz und Basisstrom

ULTRA FAST

Einstellen der Frequenz auf bis zu 2000 Hz

FAST PULSE

Einstellen der Frequenz von 0,5 Hz bis 500 Hz

SLOW PULSE

Separate Einstellung von Strom/Zeit für Spitze und Basis

CYCLE-FUNKTION

die „CYCLE“-Funktion ermöglicht den kontinuierlichen Wechsel zwischen zwei Stromwerten, die zuvor durch einfaches Drücken des Brennerauslösers eingestellt wurden. Diese Funktion ist besonders geeignet für das Schweißen von Profilen mit unterschiedlichen Dicken, die eine kontinuierliche Änderung der Stromeinstellung erfordern.

MMA-FUNKTIONEN

Einstellbare Arc Force für die Auswahl der besten Schweißlichtbogen Dynamik. Einstellbare Hot Start, um den Lichtbogen mit schwierigen Elektroden zu verbessern Elektrode Anti-Sticking-Funktion.

Verfügbares Zubehör

Entdecken Sie alle verfügbaren Zubehörteile

Konfigurator

HR 22

Wasserkühlgeräte HR 22 230 V

HR 23

Wasserkühlgeräte HR 23 400 V

CEA CL-1100

Cea CL-1100 Kühlflüssigkeit – 5 l Tank

Fahrwagen VT 101

Fahrwagen VT 101 mit 2 Rollen für Stromquelle, Kühlgerät und Zylinder

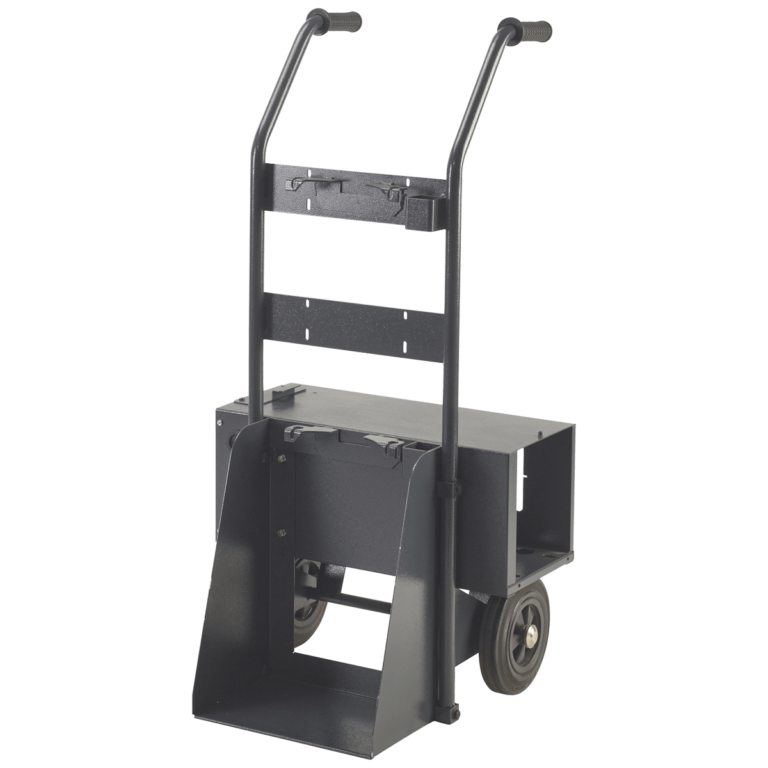

Fahrwagen VT 20

Fahrwagen VT 200 für Stromquelle, Kühlgerät HR 23 und Zylinder

CEA-Brenner TXA 26.4

CEA-Brenner TXA 26.4 4 m – 250 A 60% (DC)

CEA-Brenner TXA 26.4 "UP/DOWN"

CEA-Brenner TXA 26.4 „UP/DOWN“ 4 m – 250 A 60% (DC)

CEA-Brenner TXH 18.4

CEA-Brenner TXH 18.4 4 m – 320 A 100% (DC) – wassergekühlt

CEA-Brenner TXH 18.4 “UP/DOWN”

CEA-Brenner TXH 18.4 „UP/DOWN“ 4 m – 320 A 100% (DC) – wassergekühlt

CEA-Brenner Mini TXH 20.4

CEA-Brenner Mini TXH 20.4 4 m – 250 A 100% (DC) – wassergekühlt

CEA-Brenner Mini TXH 20.4 “UP/DOWN”

CEA-Brenner Mini TXH 20.4 „UP/DOWN“ 4 m – 250 A 100% (DC) – wassergekühlt

35 mm² / 4 m Erdungskabel mit Klemme

50 mm² / 4 m Erdungskabel mit Klemme

Reduzierstück mit Durchflussmesser und 1 Manometer

Reduzierstück mit Durchflussmessgerät und 1 Manometer

CD 6/8

CD 6/8 8 m Fernsteuerung mit Abwärtspotentiometer

PSR7

PSR 7 5 m Fuß-Fernbedienung

Adapter für Brenner und PSR 7

Adapter für den gleichzeitigen Anschluss von Brenner und PSR 7

A6-Bausatz

A6 Anschlusskit für Nicht-Standard-Brenner

Bildergalerie

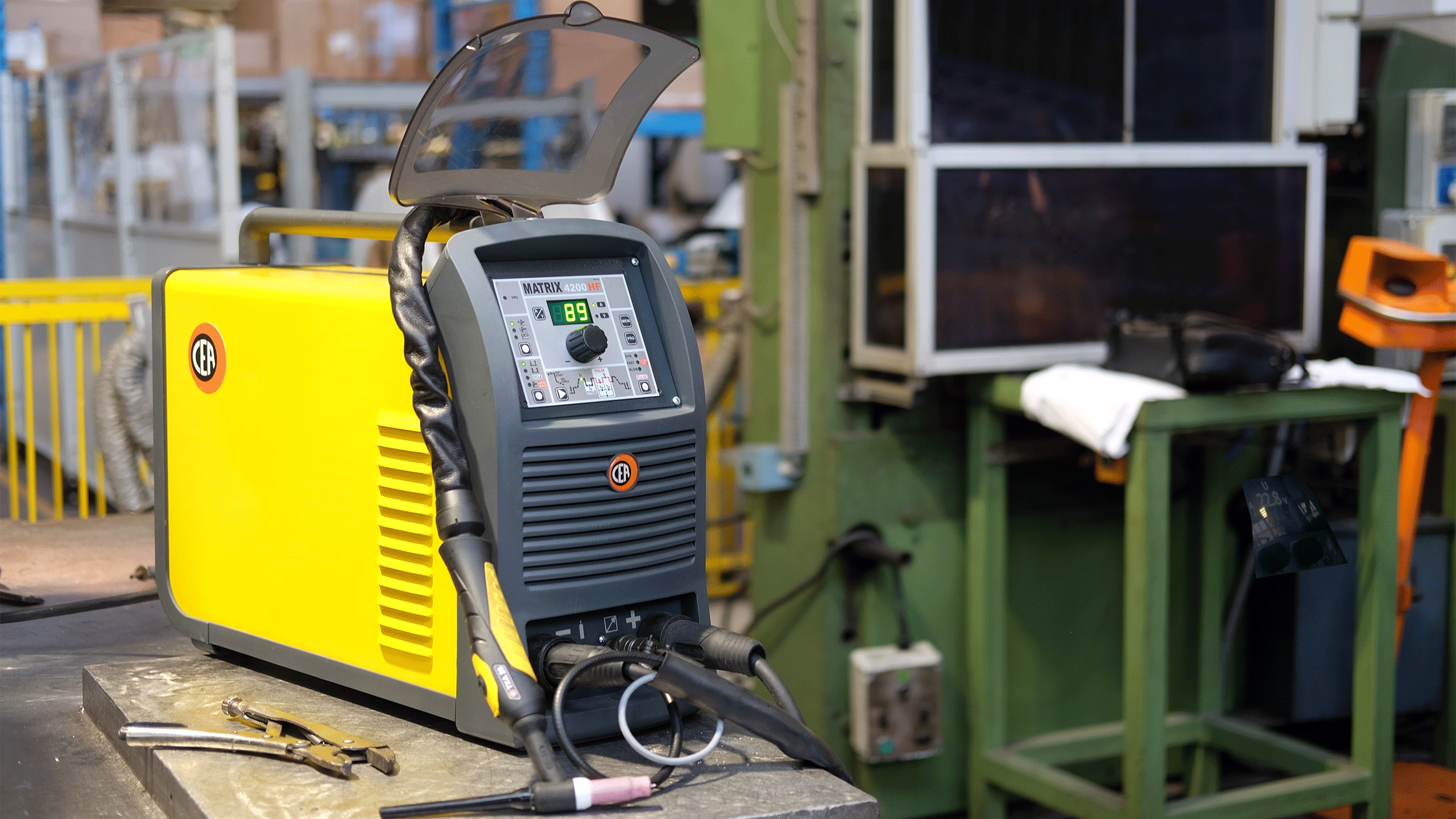

MATRIX HF at work

Datenblatt

MATRIX HF: Technische Merkmale

TECHNISCHE DATEN			MATRIX 2200 HF		MATRIX 2600 HF		MATRIX 3000 / 3001 HF		MATRIX 4200 HF
			WIG	MMA	WIG	MMA	WIG	MMA	WIG	MMA
Einphasiger 50/60 Hz	V	20% -20%	230		–		–		–
Dreiphasiger 50/60 Hz	V	20% -20%	–		400		400		400
Eingangsleistung @ I₂ Max	kVA		5,2	6,0	6,7	9,6	8,5	8,5	16,8	19,2
Verzögerte Sicherung (I₂ @ 100%)	A		16		10		10		16
Leistungsfaktor / cos φ			0,99/0,99		0,95/0,99		0,95/0,99 – 0,96/0,99		0,95/0,99	0,95/0,99
Wirkungsgrad			0,84		0,86		0,87		0,86
Sekundärleerlaufspannung	V		85	85	85		85		85
Regelbereich	A		1 – 220	10 – 180	1 – 260	10 – 250	1 – 300	10 – 270	3 – 420	10 – 400
Einschaltdauer bei (40°C)	A 100%		160	120	200	190	210	200	270
	A 60%		190	150	230	220	250	230	340
	A X %		220(30%)	180(30%)	260(40%)	250(40%)	300(35%)	270(35%)	420 (40%)	400 (40%)
Normen			EN 60974-1 – EN 60974-3 – EN 60974-10

Schutzart	IP		23 S		23 S		23 S		23 S
Maße (LxBxH)	mm		465 x 185 x 390		495 x 185 x 390		495 x 185 x 390		560 x 220 x 425
Gewicht	kg		14		17,5		17,5		25
