MAXI i

Lichtbogenschweissen

MAXI i

DIE BESTE LÖSUNG FÜR DIE GÄNGIGSTEN SCHWEISSTECHNISCHEN HERAUSFORDERUNGEN

MIG-MAG-INVERTERANLAGE MIT SEPARATEM DRAHTVORSCHUB

Die Inverter MAXI i gelten als Weiterentwicklung der herkömmlichen MIGSchweißgeräte mit Stufeneinstellung. Diese modernen Inverter sind in eine robuste Metallstruktur integriert und verfügen über eine einfache Steuerung, die stets für gute Schweißleistungen garantiert.

MAXI i

Gute Schweißleistung

Die Inverter MAXI i behalten den benutzerfreundlichen Einstellkomfortherkömmlicher MIG-Geräte bei: Mit zwei separaten Knöpfen lassen sich Spannung und Drahtvorschub verändern, um die Schweißparameter so nach Wunsch einstellen zu können.

Einfach, stark und zuverlässig

MAXI i gilt als optimale Wahl für industrielle Anwendungen sowie mittelgroße und große Fertigungsarbeiten, bei denen eine einfache, starke und benutzerfreundliche Ausrüstung gewünscht wird, um alte MIGGeräte mit Stufeneinstellung durch deutlich höhere Energieeffizienz auszutauschen.

Andere Merkmale:

Sehr gute Lichtbogeneigenschaften, optimiert für die meisten gängigen Materialien.
Große Robustheit durch solide metallische Hauptstruktur
„Energiesparfunktion“, um das Kühlgebläse der Stromquelle und die Wasserkühlung des Brenners nur bei Bedarf zu betreiben
Hervorragende Lichtbogenbildung, immer präzise und effizient
Reduzierter Energieverbrauch
Digitales Amperemeter/Voltmeter mit Hold-Funktion der letzten Schweißparameter
MAXI i W’s sind mit einer integrierten Wasserkühlung ausgestattet

Technische Merkmale

DRAHTVORSCHUBKOFFER WF 6

PROFESSIONELLER DRAHTVORSCHUB-Mechanismus für einen präzisen und konstanten Drahtantrieb
DOUBLE GROOVE ROLLEN mit großem Durchmesser ohne Werkzeug austauschbar
DRAHTSPULEN bis zu einem Durchmesser von 300 mm
INSPEKTIONSFENSTER im Spulendeckel
wahlschalter für 2/4 Takte
BURN-BACK- und MOTOR-RAMP-Einstellungen für einen präzisen Lichtbogenschlag

DRAHTVORSCHUBKOFFER WF 7

Elektronische Einstellung der Spannung
PROFESSIONAL WIRE FEEDING Mechanismus für einen präzisen und konstanten Drahtantrieb
DOPPELROLLEN-WALZEN mit großem Durchmesser, ohne Werkzeug austauschbar
DRAHTSPULEN bis zu einem Durchmesser von 300 mm
INSPEKTIONSFENSTER im Spulendeckel
wahlschalter für 2/4 Takte
BURN-BACK- und MOTOR-RAMP-Einstellungen für einen präzisen Lichtbogenschlag

MAXIi: ZWEI VERSION VERFÜGBAR

Um MAXIi für jede mögliche Anwendung anzupassen, bietet CEA 2 Versionen des Generators an: MAXIi luftgekühlt und MAXIi W wassergekühlt.

Derselbe Drahtvorschubkoffer kann auch im wassergekühlten Modus betrieben werden, indem man das MXi-Zubehörset hinzufügt.

AUSTAUSCHBAR MIT ALTEM DRAHTVORSCHUBKOFFER

Die Stromquellen von MAXIi sind mit der Stufschweissenmachinen MAXI und ECHO.

Das bedeutet, dass sie mit demselben Verbindungskabel wie die MAXI/ECHO-Geräte mit CEA-Stufschweissenmachinen und deren Drahtvorschubkoffer.

SWF STARKER DRAHTVORSCHUBKOFFER

SWF Drahtvorschubkoffer, mit robustem Koffer, ideal für Baustelleneinsätze und raue Umgebungen. Sie können für Drahtspulen bis zu einem Durchmesser von 300 mm verwendet werden.

FSC - Fast Start Control

Es ist die innovative Lichtbogenzündsteuerung, die die Zündzeit drastisch reduziert. Durch diese neue Technologie ist es möglich, bei jedem Start eine schnelle und perfekte Zündung zu erreichen.

Dies ist ideal für Punktschweißungen und die Vormontage von Bauteilen.

Verfügbares Zubehör

Entdecken Sie alle verfügbaren Zubehörteile

Konfigurator

Geschlossener Drahtvorschubkoffer WF 6

Geschlossener Drahtvorschubkoffer WF 6 mit Euro-Connect. 4 Rollen (Ø: 1,0 / 1,2)

Geschlossener Drahtvorschubkoffer WF 7

Geschlossener Drahtvorschubkoffer WF 7 4 Rollen (Ø: 1,0 / 1,2) mit Spannungsregulierung

Geschlossener Drahtvorschubkoffer WF 5

Geschlossener Drahtvorschubkoffer WF 5 mit Euro-Anschluss. 4 Rollen (Ø: 1,0 / 1,2)

MXi

Zubehör Typ: „MXi“ zum Anschluss des wassergekühlten Verbindungskabels an den Drahtvorschubkoffer

WK 4 Standard-Radsatz

WK 4 Standard-Radsatz für MF 4, MF4 yard und QF 7 W PRO DRIVE Feeder

WK 2 extra-großer Radsatz

HK 2 Aufhängeset

HK 2 Aufhängeset für Drahtvorschub

Rädersatz für WF 5

Radsatz für WF 5 mit zusätzlicher Befestigungsplatte (Art.-Nr. 030887) zur Befestigung des Verbindungskabels

Befestigungsplatte für WF 5

Befestigungsplatte zur Befestigung des Verbindungskabels am WF 5 (bereits im Radsatz 030924, 030927 enthalten)

Geschlossener Drahtvorschubkoffer SWF

Geschlossenes Drahtvorschubkoffer SWF STRONG FEEDER mit Euro Connect. 4 Rollen (Ø: 1,0 / 1,2)

VERBINDUNGSKABEL 1,2 m GAS-WF5/WF6

1,2 m gasgekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer WF5/WF6

VERBINDUNGSKABEL 5 m GAS-WF5/WF6

5 m gasgekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer WF5/WF6

VERBINDUNGSKABEL 10 m GAS-WF5/WF6

10 m gasgekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer WF5/WF6

VERBINDUNGSKABEL 1,2 m WASSER-WF5/WF6

1,2 m Wassergekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer WF5/WF6

VERBINDUNGSKABEL 5 m WASSER-WF5/WF6

5 m Wassergekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer WF5/WF6

VERBINDUNGSKABEL 10 m WASSER-WF5/WF6

10 m Wassergekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer WF5/WF6

VERBINDUNGSKABEL 1,2 M GAS-WF7

1,2 m gasgekühltes Verbindungskabel Stromquelle-Drahtzuführung

VERBINDUNGSKABEL 5 M GAS-WF7

5 m gasgekühltes Verbindungskabel Stromquelle-Drahtzuführung

VERBINDUNGSKABEL 10 M GAS-WF7

10 m gasgekühltes Verbindungskabel Stromquelle-Drahtzuführung

VERBINDUNGSKABEL 20 M GAS-WF7

20 m / 70 mm² gasgekühltes Verbindungskabel Stromquelle-Drahtzuführung

VERBINDUNGSKABEL 30 M GAS-WF7

30 m / 70 mm² gasgekühltes Verbindungskabel Stromquelle-Drahtzuführung

VERBINDUNGSKABEL 1,2 M WASSER-WF7

1,2 m Wassergekühltes Verbindungskabel Stromquelle-Drahteinführung

VERBINDUNGSKABEL 5 M WASSER-WF7

5 m Wassergekühltes Verbindungskabel Stromquelle-Drahteinführung

VERBINDUNGSKABEL 10 M WASSER-WF7

10 m Wassergekühltes Verbindungskabel Stromquelle-Drahteinführung

VERBINDUNGSKABEL 20 M WASSER-WF7

20 m / 70 mm² Wassergekühltes Verbindungskabel Stromquelle-Drahtzuführung

CEA-Brenner CX 353/4

CEA-Brenner CX 353/4 4 m Draht Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA-Brenner CX 451/4

CEA-Brenner CX 451/4 4 m Draht Ø 0,8÷1,6 CO2 400A @60% / Mix 300A @60%

CEA-Brenner CXH 302/4

CEA-Brenner CXH 302/4 4 m Draht Ø 0,8÷1,2 wassergekühlt CO2 300A @100% / Mix 250A @100%

CEA-Brenner CXH 402/4

CEA-Brenner CXH 402/4 4 m Draht Ø 0,8÷1,6 wassergekühlt CO2 500A @100% / Mix 450A @100%

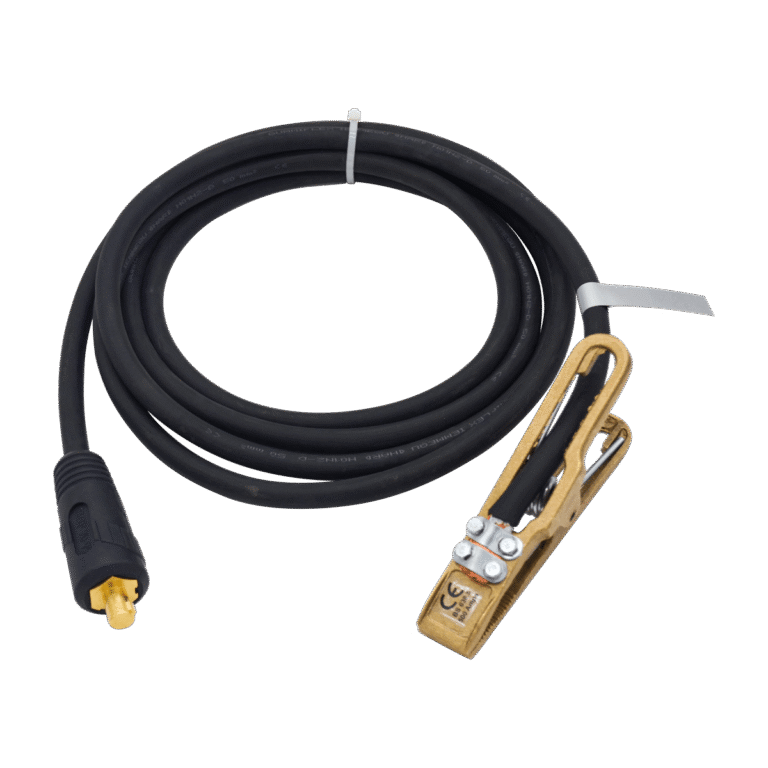

50 mm² / 4 m Erdungskabel mit Klemme

Reduzierstück mit Durchflussmesser und 1 Manometer

Reduzierstück mit Durchflussmessgerät und 1 Manometer

CEA CL-1100

Cea CL-1100 Kühlflüssigkeit – 5 l Tank

Bildergalerie

MAXI i at work

Datenblatt

MAXI i: Technische Merkmale

TECHNISCHE DATEN			MAXI i
TECHNISCHE DATEN			406	406 w	506	506 w
Dreiphasiger 50/60 Hz	V	20% -20%	400	400	400	400
Eingangsleistung @ I₂ Max	kVA		17	17,5	23,5	24
Träge Sicherung (l eff)	A		16	16	20	20
Leistungsfaktor / cos φ			0,92/0,99	0,92/0,99	0,94/0,99	0,94/0,99
Wirkungsgrad			0,87	0,87	0,87	0,87
Sekundärleerlaufspannung	V		50	50	56	56
Regelbereich	A		20-400	20-400	20-500	20-500
Einschaltdauer bei (40°C)	A 100%		280	280	330	330
	A 60%		320	320	400	400
	A 35%		400	400	500	500
Drähte	Ø mm		0,6-1,6	0,6 – 1,6	0,6 – 1,6	0,6 – 1,6
Normen			EN 60974-1 – EN 60974-5 – EN 60974-10
Normen
Schutzart	IP		23S	23S	23S	23S
Maße (LxBxH)	mm		1000 x 500 x 710	1000 x 500 x 930	1000 x 500 x 710	1000 x 500 x 930
Gewicht	kg		48	61	52	65
