QUBOX / QUBOX PULSE

Lichtbogenschweissen

QUBOX / QUBOX PULSE

BACK TO WELD

SYNERGETISCHE MULTIPROZESS-INVERTER-PULSE MIT SEPARATEM DRAHTVORSCHUB

Die Multifunktionsgeräte der Serien QUBOX und QUBOX PULSE zeichnen sich durch ihre synergetische digitale Steuerung und ihre in eine solide und funktionsorientierte Metallstruktur integrierte Invertertechnologie mit separatem Drahtvorschub aus. Diese technologisch fortschrittlichen, robusten und benutzerfreundlichen Geräte ermöglichen qualitativ hochwertige Ergebnisse beim MMA-Schweißen, WIG Schweißen mit LiftArc-Zündung und MIG/MAG Schweißen, wobei die Modelle QUBOX PULSE auch das MIGSchweißen mit Puls (PULSED MIG) ermöglichen.

QUBOX

QUBOX PULSE

Vollständige synergetische Kontrolle

Die intuitive Benutzeroberfläche ermöglicht auch weniger erfahrenen Bedienern eine einfache Verwendung der Schweißgeräte QUBOX und QUBOX PULSED, wobei die einzelnen Schweißparameter auf besonders benutzerfreundliche Weise eingestellt werden können. Nachdem das gewünschte Programm ausgewählt wurde, stellt die Schweißsteuerung je nach Material, Drahtdurchmesser und verwendetem Gas automatisch die optimalen Parameter ein.

Professionell und stark

Die Stromquellen QUBOX und QUBOX PULSE stellen in allen Industriebereichen und bei allen qualifizierten Anwendungen, die hohe Präzision und Wiederholbarkeit der Schweißergebnisse erfordern, die beste Wahl dar und eignen sich insbesondere für mittelgroße und große Fertigungsarbeiten, Schiffs- und Stahlbau. Die Stromquellen QUBOX W und QUBOX W PULSE sind mit einer integrierten Wasserkühlung ausgestattet.

Andere Merkmale

Digitale Steuerung der Schweißparameter mit voreingestellten synergetischen Kurven
„Smart PROGRAM“-Taste zur schnellen Auswahl eines beliebigen Programms
„Energiesparfunktion“, um das Kühlgebläse der Stromquelle und die Wasserkühlung des Brenners nur bei Bedarf zu betreiben
Ausgezeichnete Lichtbogenzündung
Möglichkeit, das Gerät mit einem Zugangsschlüssel durch ein Passwort teilweise oder vollständig zu sperren
Kontrolle des Anfangs- und Endkraters
In die Stromquelle integrierte Wasserkühlung (Version W)

Technische Merkmale

vision.ARC

Dank vision.ARC wird der Lichtbogen kontinuierlich vom Mikroprozessor überwacht, der den Schweißprozess in Echtzeit steuert: Alle Parameter werden von der Steuerung verarbeitet und geändert, die die Kurzschlüsse des MIG-MAG digital verwaltet und den Lichtbogen trotz aller Veränderungen der äußeren Bedingungen stabil und präzise hält. Der Schweißprozess ist vom Zünden des Lichtbogens durch die Drahtstartsteuerung (WSC) bis zur Unterbrechung des Lichtbogens durch die Rückbrandsteuerung stets unter Kontrolle.

vision.PULSE

vision.PULSE ermöglicht ein konstant kontrolliertes Kurzlichtbogen-Pulsschweißen, indem es die Ergebnisse des traditionellen Pulsschweißens optimiert.

Dies ermöglicht es, den hohen Wärmeeintrag, der für das Impulsschweißen typisch ist, zu reduzieren, was zu einer Verringerung des Verzugs, einer Verbesserung des Schweißbads und einer erheblichen Steigerung der Schweißgeschwindigkeit führt.

DRAHTVORSCHUBKOFFER QF7 W PRO DRIVE

STARKES INDUSTRIE-GEHÄUSE mit langer Lebensdauer
PROFESSIONELLER DRAHTVORSCHUB mit 4 Rollen mit großem Durchmesser für einen präzisen und konstanten Drahtvorschub
DOUBLE GROOVE ROLLS austauschbar ohne Werkzeug
PLAZ FÜR DRAHTROLLEN bis zu Ø 300 mm
LED-Beleuchtung im Zuführungsfach INSPEKTIONSFENSTER in der Spulenabdeckung HK1 Aufhängeset (optional)
LANGE VERBINDUNGSKABEL sind für QUBOX-Geräte in der luftgekühlten Version über 50 m erhältlich

DRAHTVORSCHUBKOFFER YARD 4

Dieses kompakte und leichte Drahtvorschubgerät (nur 11,5 kg), das für Ø 200 mm Drahtspulen konzipiert ist, mit Durchflussmesser und vollständiger Kontrolle der Parameter auf dem Bedienfeld, ist die ideale Lösung für Werften und Offshore-Schweißanwendungen.

FSC - Fast Start Control

Es ist die innovative Lichtbogenzündsteuerung, die die Zündzeit drastisch reduziert. Durch diese neue Technologie ist es möglich, bei jedem Start eine schnelle und perfekte Zündung zu erreichen.

Dies ist ideal für Punktschweißungen und die Vormontage von Bauteilen.

SPEZIAL 4-TAKT

Das ist die besondere Zeitersparnis bei jeder Schweißung. Jeder Schweißer, der mit 4 Hüben schweißt, kann das Werkstück schnell vorbereiten, indem er an einer perfekten Stelle arbeitet, ohne irgendeine Baugruppe in der Schnittstelle zu verändern. Durch einfaches Drücken des Auslösers des Schweißbrenners für weniger als eine Sekunde können Sie 2-Tack ansetzen, auch wenn der Lötkolben auf 4-Tack eingestellt ist. Bei gleicher Einstellung genügt es, den Auslöser länger als eine Sekunde zu drücken, und die Schweißmaschine arbeitet automatisch mit 4-Tack.

QUBOX/QUBOX PULSE PREMIUM

Die Modelle QUBOX und QUBOX PULSE sind erhältlich in: STANDARD-Konfigurationen, die für die gängigsten Schweißanwendungen ausgelegt sind, und PREMIUM, die mit den innovativen MIG-Spezialschweißverfahren CEA und ECP ausgestattet sind.

PREMIUM-AUSFÜHRUNG

vision.COLD – vision.ULTRASPEED – vision.POWER

E.C.P.

Extra Kurvenpaket

AUF ANFRAGE

vision.PIPE

EINFACHE AUTOMATISIERUNG

CEA Stromquellen sind standardmäßig mit analog-digitalen E/A ausgestattet. Dies ermöglicht es, die Stromquelle sehr einfach in eine automatisierte Schweißanlage zu integrieren, ohne teure und anspruchsvolle externe Schnittstellen, die normalerweise für die Robotertechnik erforderlich sind.

Verfügbares Zubehör

Entdecken Sie alle verfügbaren Zubehörteile

Konfigurator

Drahtvorschubkoffer QF 7 W PRO DRIVE

Drahtvorschubkoffer QF 7 W PRO DRIVE Wassergekühlt, 4 rollen (Ø: 1,0/1,2)

WK 4 Standard-Radsatz

WK 4 Standard-Radsatz für MF 4, MF4 yard und QF 7 W PRO DRIVE Feeder

WK 2 extra-großer Radsatz

HK 1 Aufhängeset

HK 1 Aufhängeset für Drahtvorschub

Drahtvorschubkoffer YARD 4

Drahtvorschubkoffer YARD 4 mit A/V und Durchflussmessgerät 4 Rollen (Ø: 1,0 / 1,2) Gasgekühlte Version

Drahtvorschubkoffer YARD 4 W

Drahtvorschubkoffer YARD 4 W mit A/V und Durchflussmessgerät 4 Rollen (Ø: 1,0 / 1,2) Wassergekühlte Version

VERBINDUNGSKABEL 1,2 m GAS

1,2 m gasgekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer

VERBINDUNGSKABEL 5 m GAS

5 m gasgekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer

VERBINDUNGSKABEL 10 m GAS

10 m gasgekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer

VERBINDUNGSKABEL 1,2 m WASSER

1,2 m Wassergekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer

VERBINDUNGSKABEL 5 m WASSER

5 m Wassergekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer

VERBINDUNGSKABEL 10 m WASSER

10 m Wassergekühltes Verbindungskabel Stromquelle-Drahtvorschubkoffer

CEA-Brenner CX 353/4

CEA-Brenner CX 353/4 4 m Draht Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA-Brenner CX 451/4

CEA-Brenner CX 451/4 4 m Draht Ø 0,8÷1,6 CO2 400A @60% / Mix 300A @60%

CEA-Brenner CXH 302/4

CEA-Brenner CXH 302/4 4 m Draht Ø 0,8÷1,2 wassergekühlt CO2 300A @100% / Mix 250A @100%

CEA-Brenner CXH 402/4

CEA-Brenner CXH 402/4 4 m Draht Ø 0,8÷1,6 wassergekühlt CO2 500A @100% / Mix 450A @100%

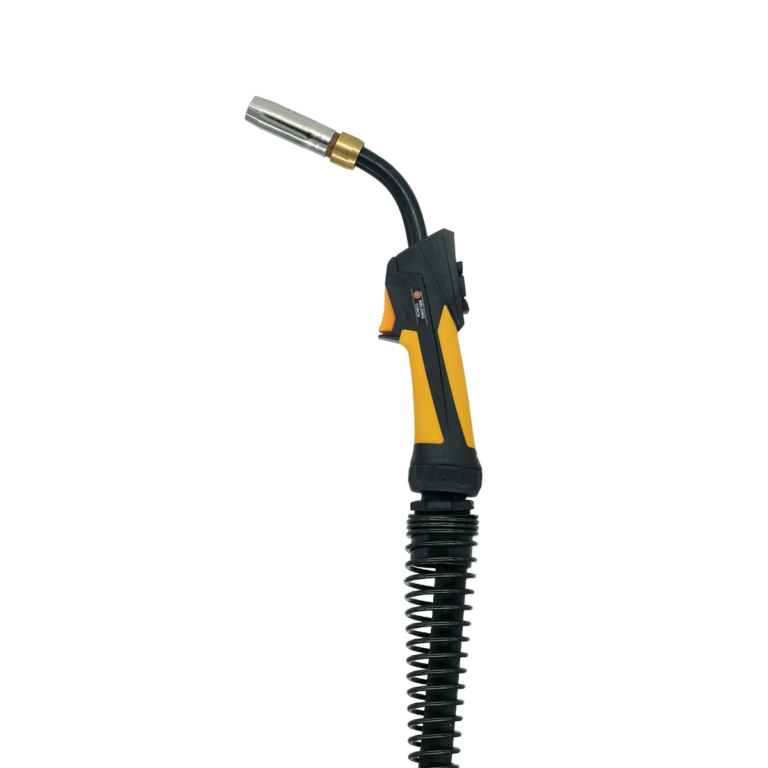

CEA-Brenner CX 353/4 Up/Down-17p

CEA Brenner CX 353/4 Up/Down-17p 4m – Draht: Ø 0.8÷1.2 – CO2 340A @60% / Mix 290A @60%

CEA-Brenner CXH 402/4 Up/Down-17p

CEA-Brenner CXH 402/4 Up/Down-17p 4m – Draht: Ø 0,8÷1.6 – CO2 500A @ 100% / Mix 450A @100%

CEA Digitorch DX 353/4-17p

CEA Digitorch DX 353/4-17p 4m – Draht: Ø 0,8÷1.2 – CO2 340A @60% / Mix 290A @60%

CEA Digitorch DXH 402/4-17p

CEA Digitorch DXH 402/4-17p 4m – Draht: Ø 0,8÷1.6 – CO2 500A @100% / Mix 450A @100%

Push Pull Brenner PP 401 D 8 m 24 V wassergekühlt

Push Pull Brenner PP 401 D 8 m 24 V - Draht Ø 0,8÷1,2 wassergekühlt (zu bestellen mit 031107 oder 031113)

Push Pull Synchronisiergerät 24/42V

Push Pull Synchronizer PC Board KIT 24 / 42 V (muss zusammen mit dem Push Pull Brenner bestellt werden)

CEA-Brenner RTX 26.4

CEA-Brenner RTX 26.4 4 m – 180 A 35% – CEA

50 mm² / 4 m Erdungskabel mit Klemme

70 mm² / 4 m Erdungskabel mit Klemme

Reduzierstück mit Durchflussmesser und 1 Manometer

Reduzierstück mit Durchflussmessgerät und 1 Manometer

CEA CL-1100

Cea CL-1100 Kühlflüssigkeit – 5 l Tank

Staub-Luftfilter

Staub-Luftfilter (Paket mit 4 Stück)

RC 178

Fernsteuerung RC 178 mit 5 m Kabel

CEA-Brenner CXH 302/4 Up/Down-17p

CEA-Brenner CXH 302/4 Up/Down-17p 4m – Draht: Ø 0.8÷1.2 – CO2 300A @100% / Mix 250A @100%

CEA Digitorch DXH 302/4-17p

CEA Digitorch DXH 302/4-17p 4m – Draht: Ø 0,8÷1.2 – CO2 300A @100% / Mix 250A @100%

Bildergalerie

QUBOX / QUBOX PULSE at work

Datenblatt

QUBOX / QUBOX PULSE: Technische Merkmale

TECHNISCHE DATEN			QUBOX			QUBOX PULSE
			400	400 W	500 W	335	335 W	405 W	505 W
Dreiphasiger 50/60 Hz	V	20% -20%	400			400
Eingangsleistung @ I₂ Max	kVA		22	22,5	29,5	18,5		22,5	29,5
Träge Sicherung (l eff)	A		32		40	20		32	40
Leistungsfaktor / cos φ			0,70/0,99		0,75/0,99	0,65/0,99		0,70/0,99	0,75/0,99
Wirkungsgrad			0,88		0,89	0,88		0,88	0,89
Sekundärleerlaufspannung	V		62		62	62		62	62
Regelbereich	A		10-400		10-500	10-330		10-400	10-500
Einschaltdauer bei (40°C)	A 100%		340		420	300		350	420
	A 60%;		400		500	330		400	500
Drähte	Ø mm		0,6-1,6		0,6-1,6	0,6-1,6		0,6-1,6	0,6-1,6
Normen			EN 60974-1 – EN 60974-5 – EN 60974-10

Schutzart	IP		23S			23S
Maße (LxBxH)	mm		1030 x 950 x 515			1030x950x515
Gewicht	kg		70	80	86	70	80	80	86
