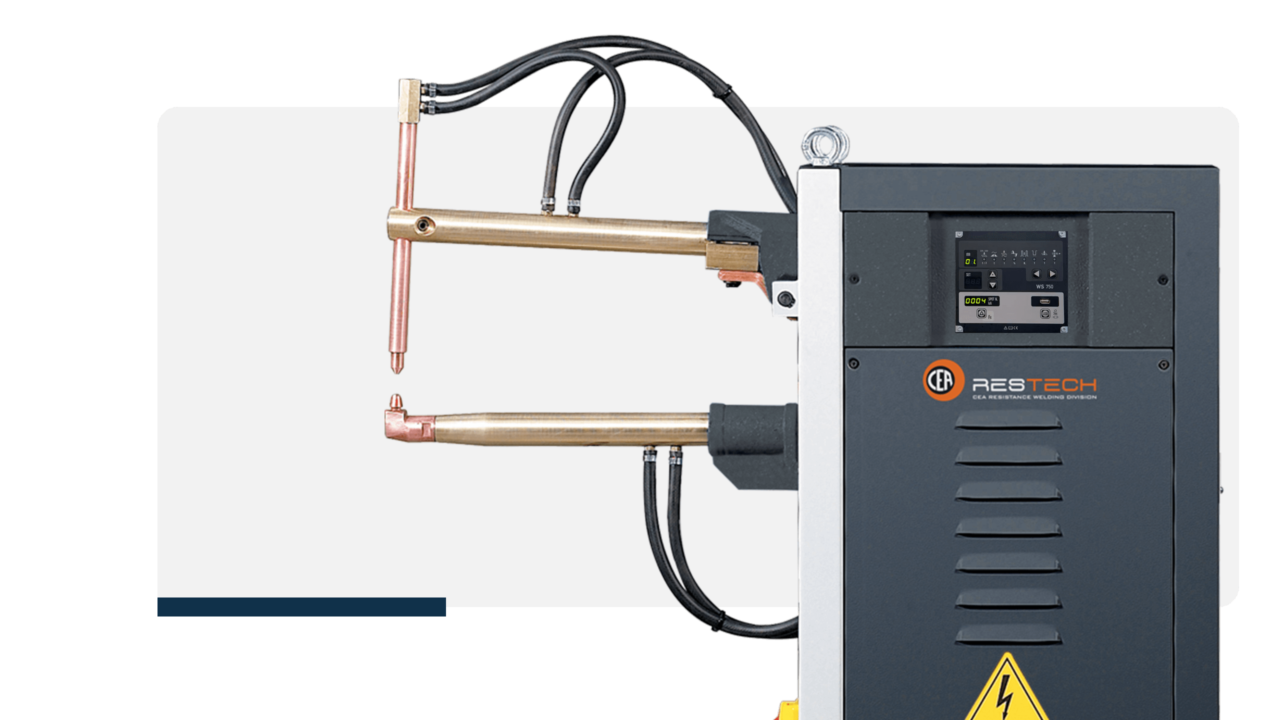

Z – ZP

Widerstandsschweißen

Z – ZP

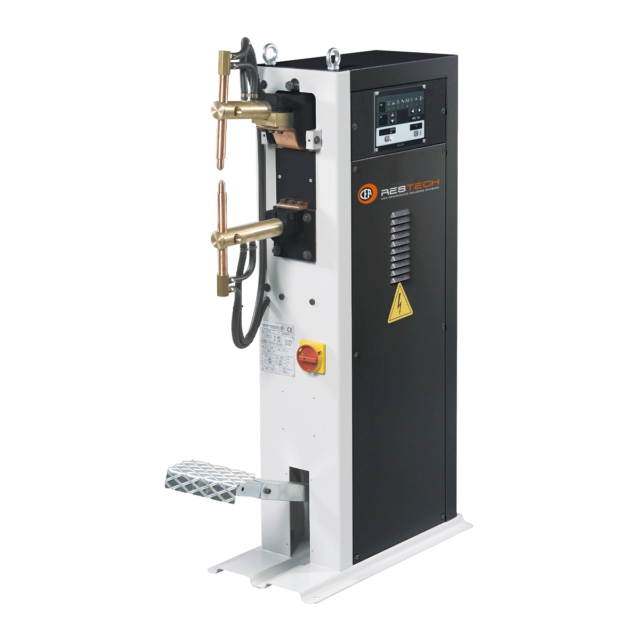

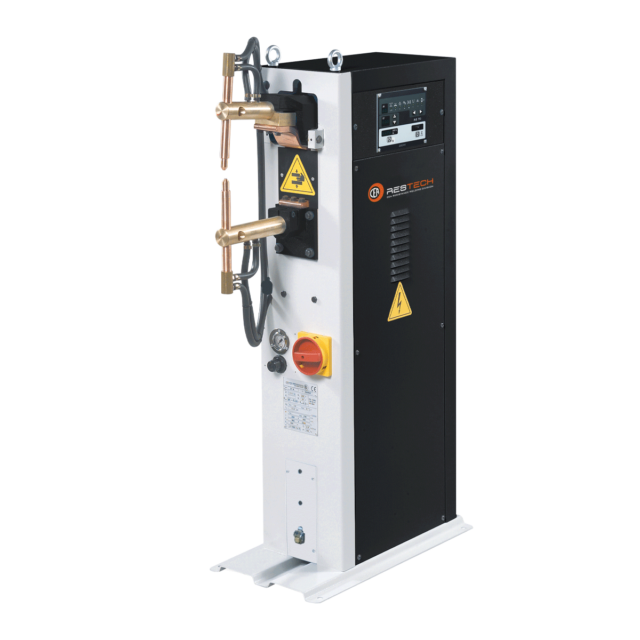

SCHWINGHEBEL PUNKTSCHWEISSMASCHINEN

LÄNGENVERSTELLBARE ARME

Die vielseitigen, robusten und einfach zu bedienenden Widerstandspunktschweißgeräte der Serien Z und ZP gewährleisten beste Schweißergebnisse auf jedem schweißbaren Metall und sind die ideale Lösung für alle Punktschweißanwendungen.

Die Z-Modelle werden mit mechanisch betätigtem Pedal geliefert, während die ZP-Modelle pneumatisch mit elektrischem Pedal betrieben werden

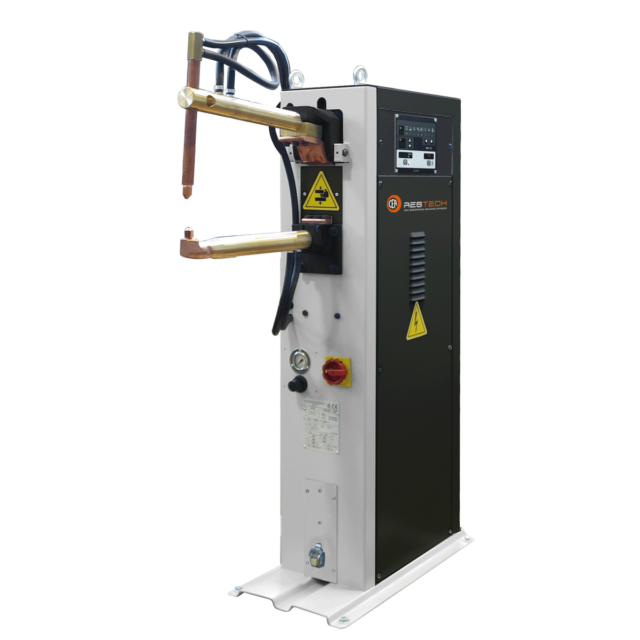

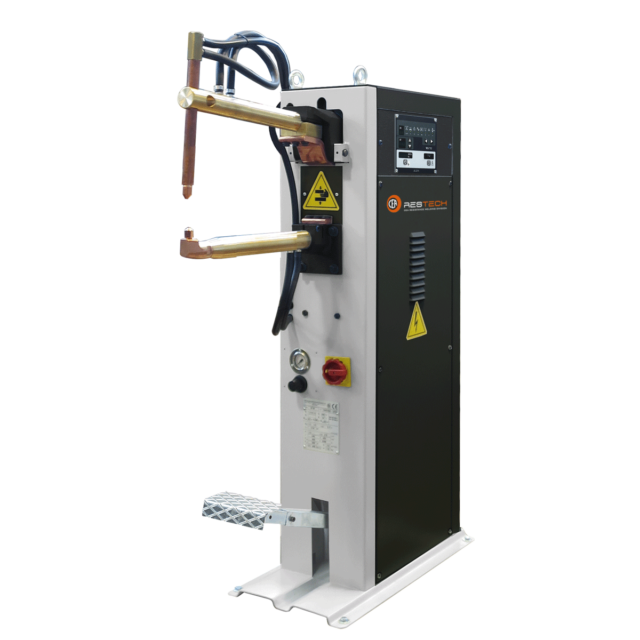

Z – ZP Unterrohrarm mit geringem Platzbedarf (optional)

Wenn der Unterarm mit einer eingepressten Elektrode ausgestattet ist, ist auch ein langer Elektrodenhalter am oberen Arm erforderlich.

Sonstiges Merkmal

Hervorragendes Schweißen auf allen schweißbaren Metallen
Elektronische Einstellung von Schweißstrom und -zeit
SCR-Synchronzündgruppe mit phasenverschobener Schweißstromeinstellung zur Beseitigung der Anfangstransiente
Reduzierter Verbrauch
Wassergekühlte Arme
Wassergekühlte Kupferelektrodenhalter mit einstellbarer Höhe
Selbstgeschmierte pneumatische Komponenten zur Vermeidung von Ölablagerungen und zum Schutz der Umwelt vor Verunreinigungen (ZP)
Hohe Vielseitigkeit dank der verschiedenen möglichen Arbeitskonfigurationen

Technische Merkmale

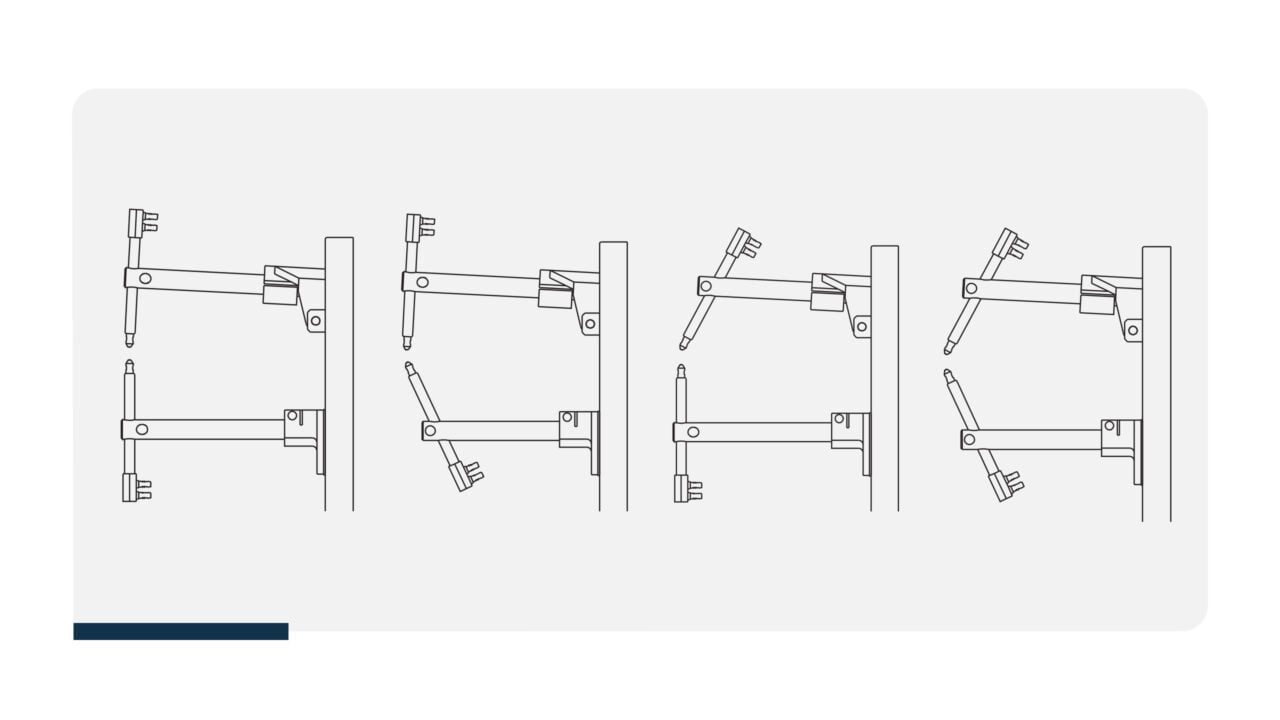

FLEXIBLE PRODUKTION Z-ZP

Dies ist die beste Lösung, wenn eine extreme Flexibilität gefordert ist.

VERWENDUNG VON UNTERROHRARM MIT GERINGEM PLATZBEDARF

Perfekte Lösung für enges Punktschweißen und Zylinder.

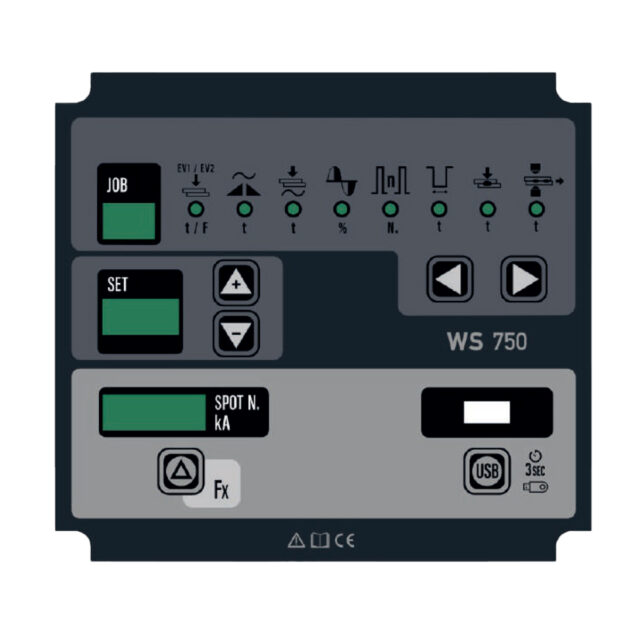

WS 750 STD

WS 750 ist eine Mikroprozessor-Schweißsteuerung für Widerstandsschweißmaschinen mit 100 Programmen/JOBSs, die für Punkt-, Buckel- und Stumpfschweißanwendungen entwickelt wurde. Die Kombination aus 3 Displays, 6 Tasten und LEDs ermöglicht eine benutzerfreundliche Parametrierung und Konfiguration.
Die LEDs verfügen über die Funktionen, den Status des Schweißzyklus anzuzeigen und die korrekten Parameter des Schweißauftrags einzustellen.
Ein USB-Anschluss ermöglicht die Sicherung der Schweißaufträge, Firmware-Updates und das Speichern des Schweißprotokolls im Excel-Format.
WS 750 ist in 2 verschiedenen Konfigurationen erhältlich: STANDARD und ADVANCED.

WS 750 in der STANDARD-Version ermöglicht die Verwaltung der wichtigsten Schweißparameter für die Anwendungsparameter des Punktschweißens.
Darüber hinaus ermöglicht das WS 750 ADVANCED die Messung des Schweißstroms, was die Qualitätskontrolle des Zyklus durch Auswahl des min./max. Stroms ermöglicht, und die Einstellung der Schweißkraft mit Hilfe eines Proportionalventils (optional).

Verfügbares Zubehör

Entdecken Sie alle verfügbaren Zubehörteile

Konfigurator

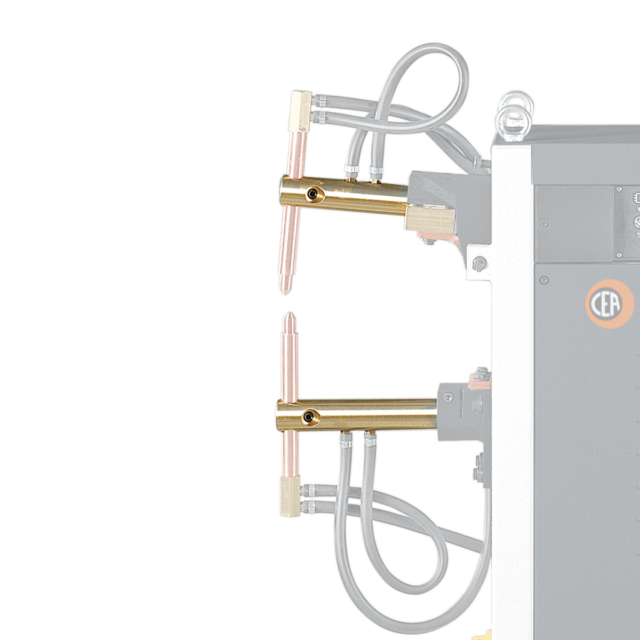

Z/ZP 18/28: Set mit längenverstellbaren Armen

Arme Set mit einstellbarer Länge: 250÷600 mm gekühlt Ø 40

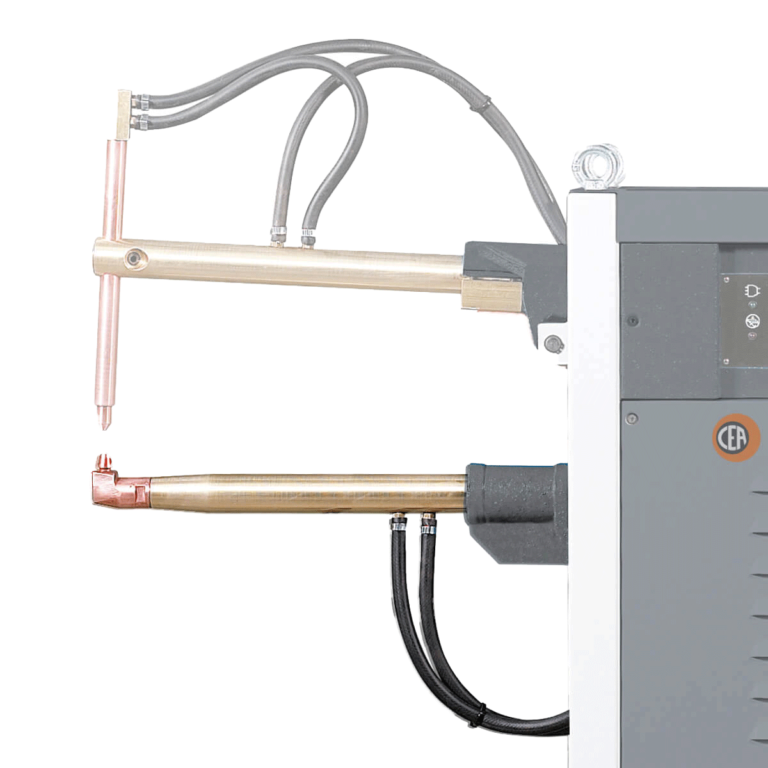

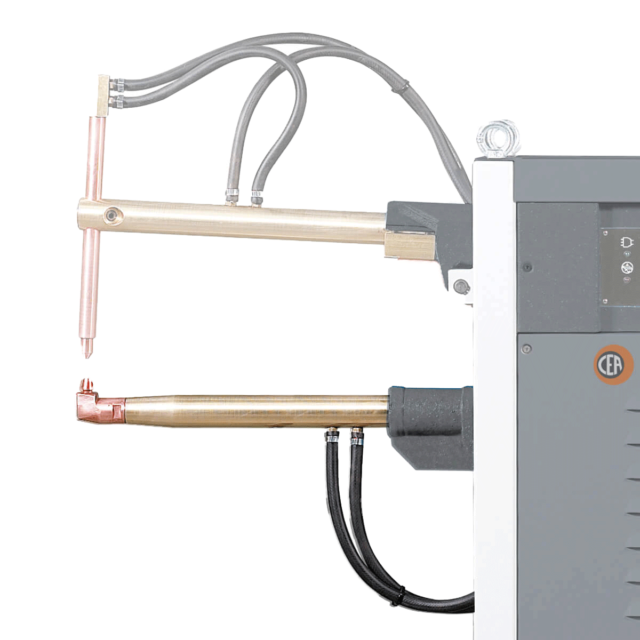

Z/ZP 18/12: Unterer eingepresster Arm

Unterarm mit eingepresster Elektrode

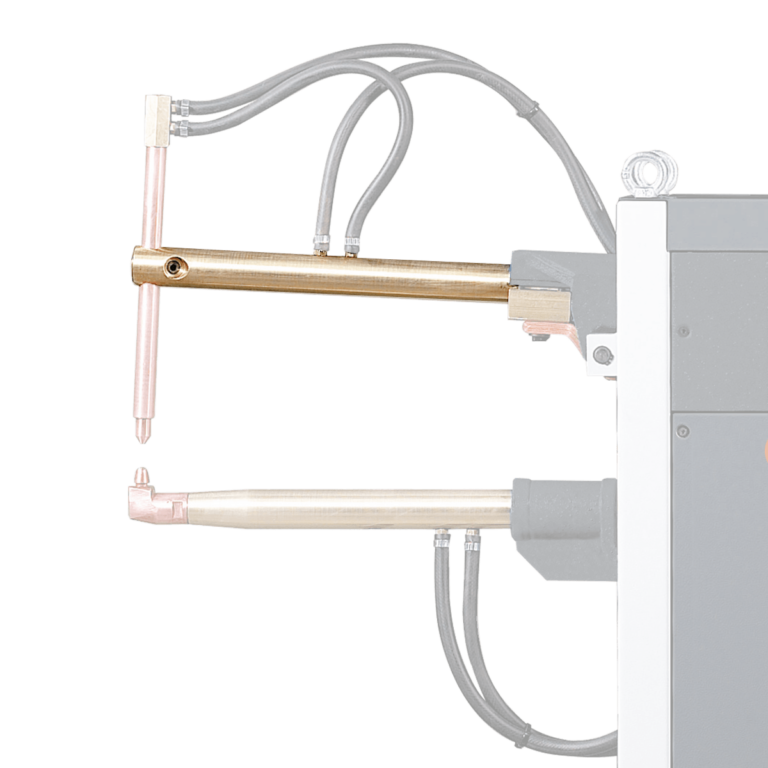

Z/ZP 18/28: Oberarm mit einstellbarer Länge

Oberer Arm mit einstellbarer Länge 250÷600 mm gekühlt Ø 40 mm

IR 14 400V

Wasserkühlgeräte IR 14 400 V

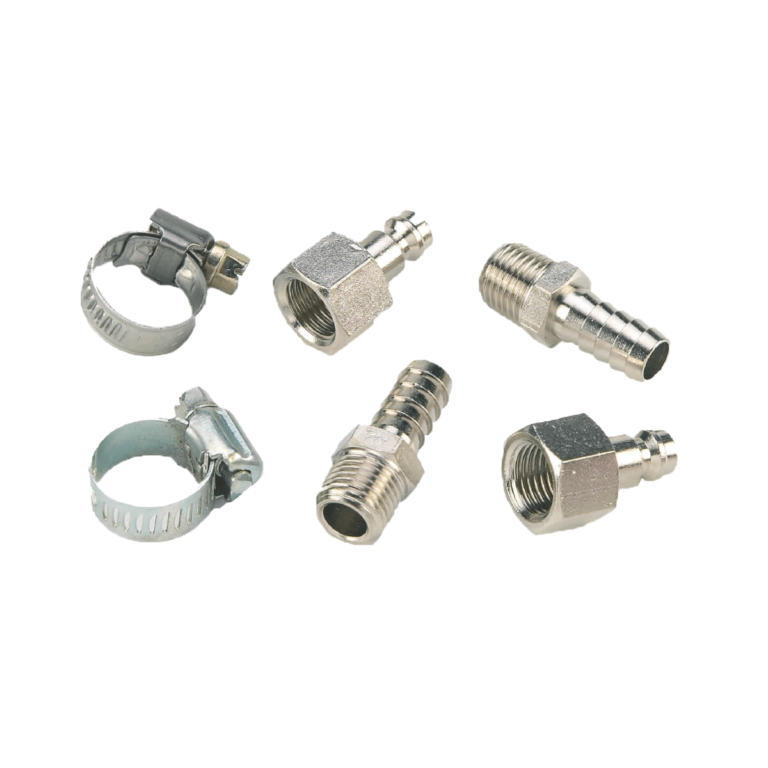

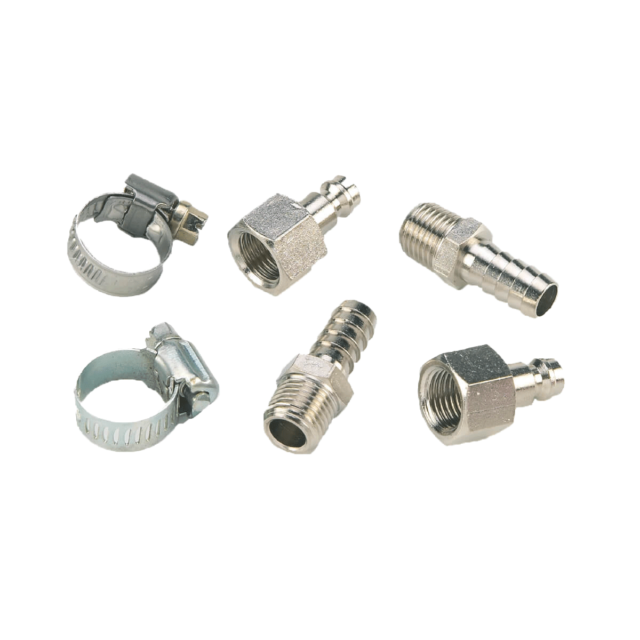

Anschluss für Wasserkühlung Kit

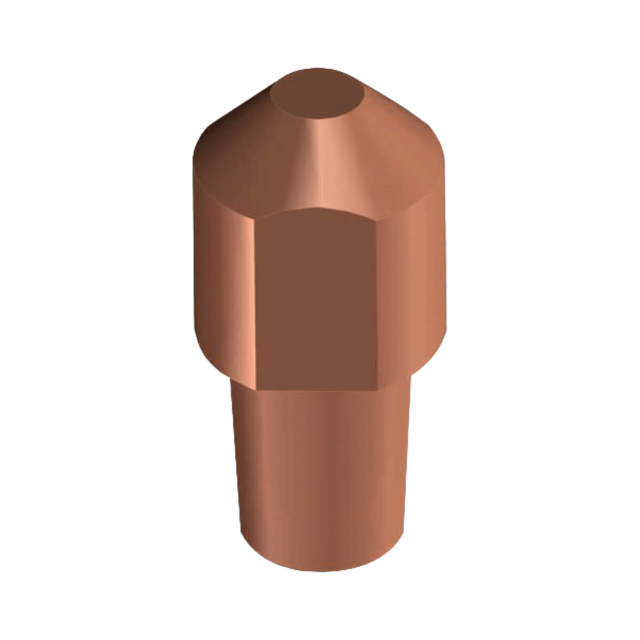

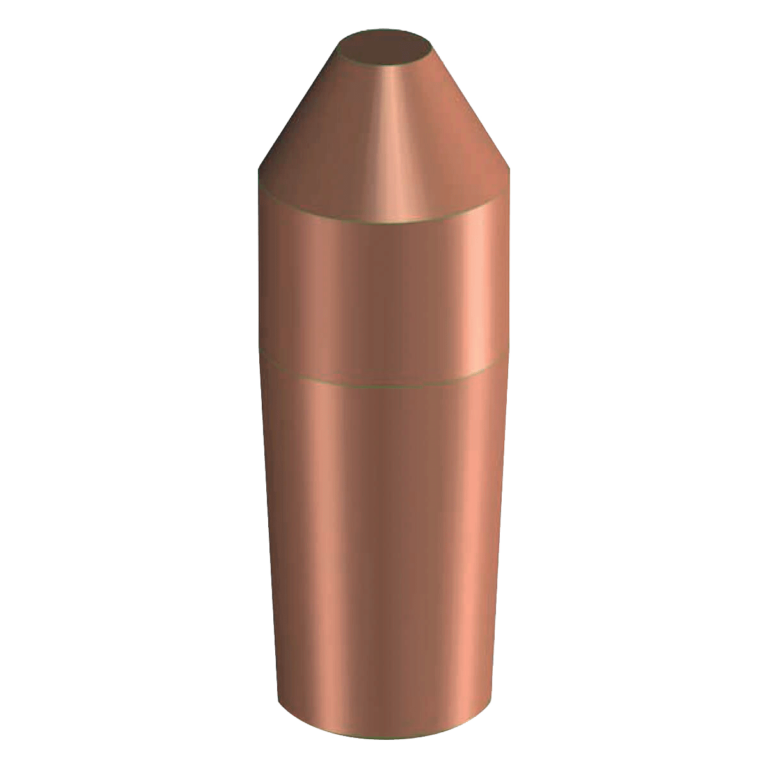

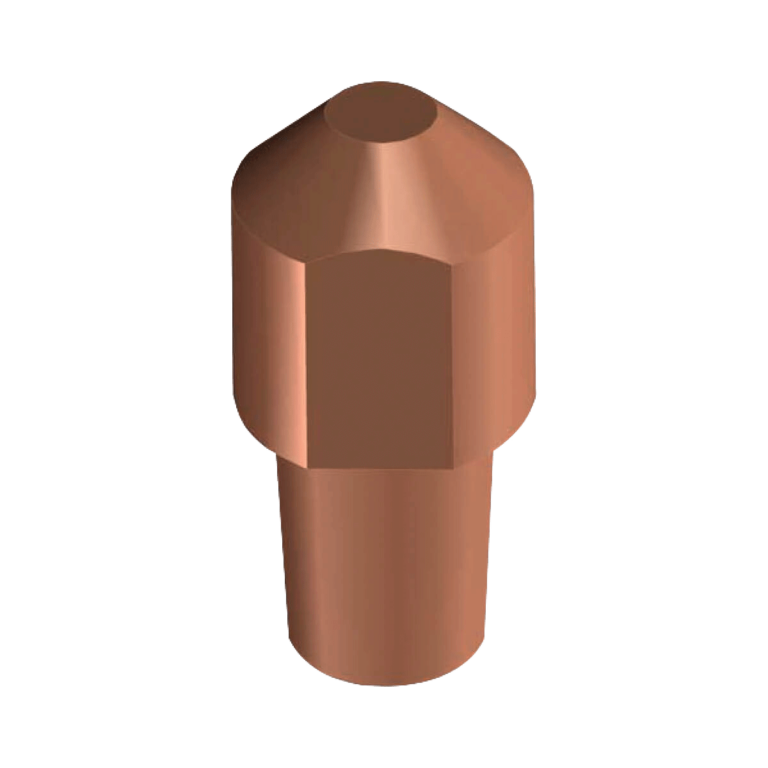

Set Standardelektroden - 6 St

Set mit 6 Standardelektroden – Ø 16 mm

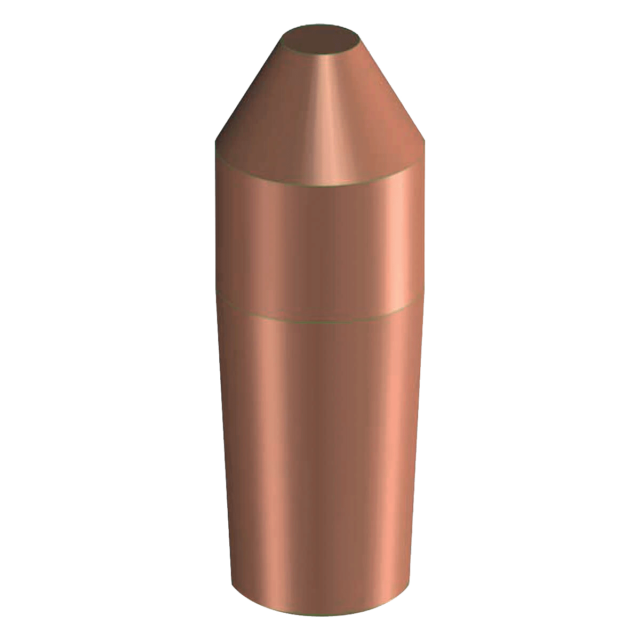

Set Standardelektroden - 6 St

Set mit 6 Elektroden 16/12mm Ø für eingepressten Elektrodenunterarm

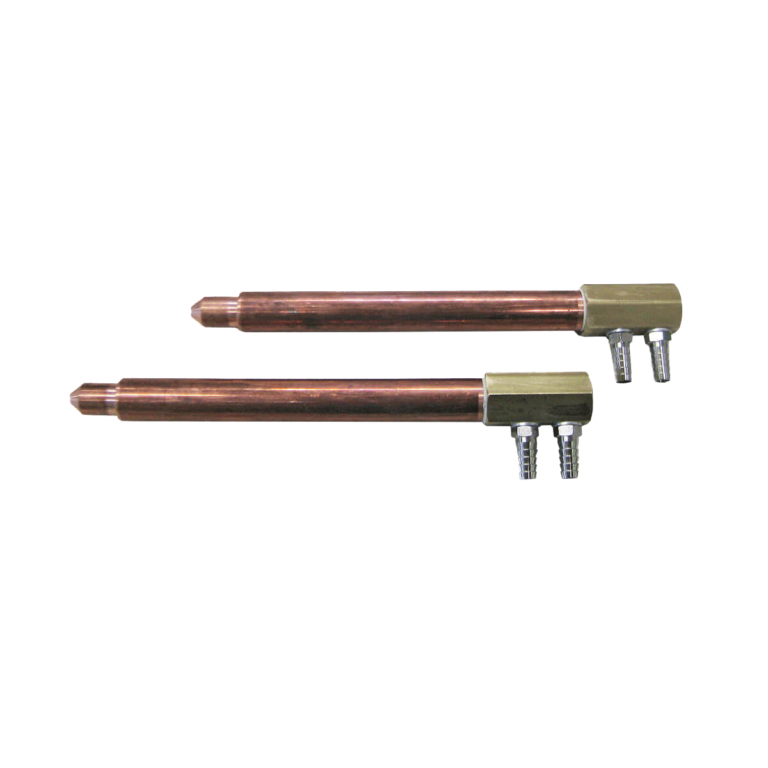

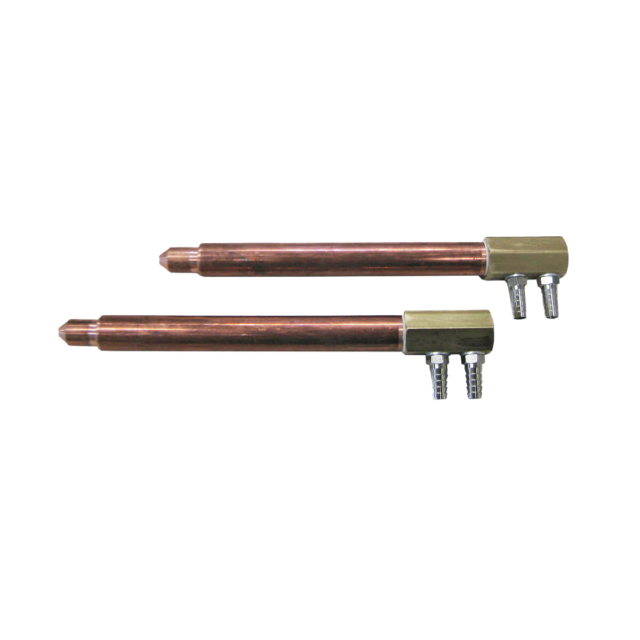

Z/ZP 18/28 - K/KP 22/28: Elektrodenhalter Set

Elektrodenhalter mit Elektroden Set

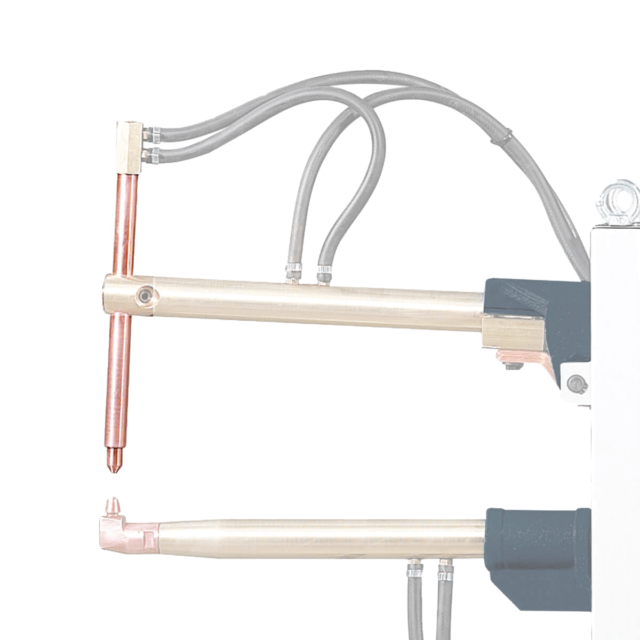

Z/ZP 18/28 - K/KP 22/28: Längerer Elektrodenhalter

Längerer Elektrodenhalter komplett mit Elektrode

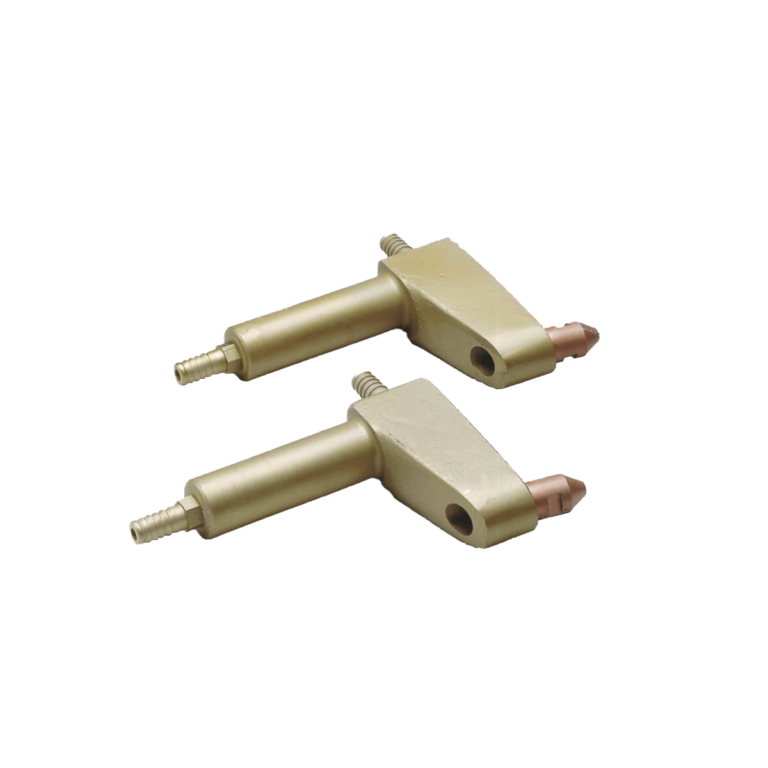

Z/ZP 18/28 - K/KP 22/28: 65 mm tiefes "Pipe"-Elektrodenset

65 mm tiefes „Pipe“-Elektrodenset

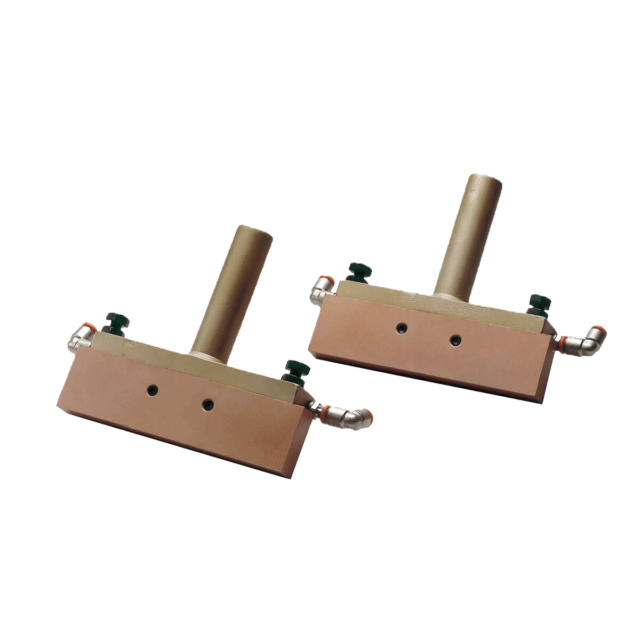

Z/ZP 18/28: Halter-Set100mm

Halter-Set mit 100 mm Stangen

Pedal

Einpedal für den Schweißstart

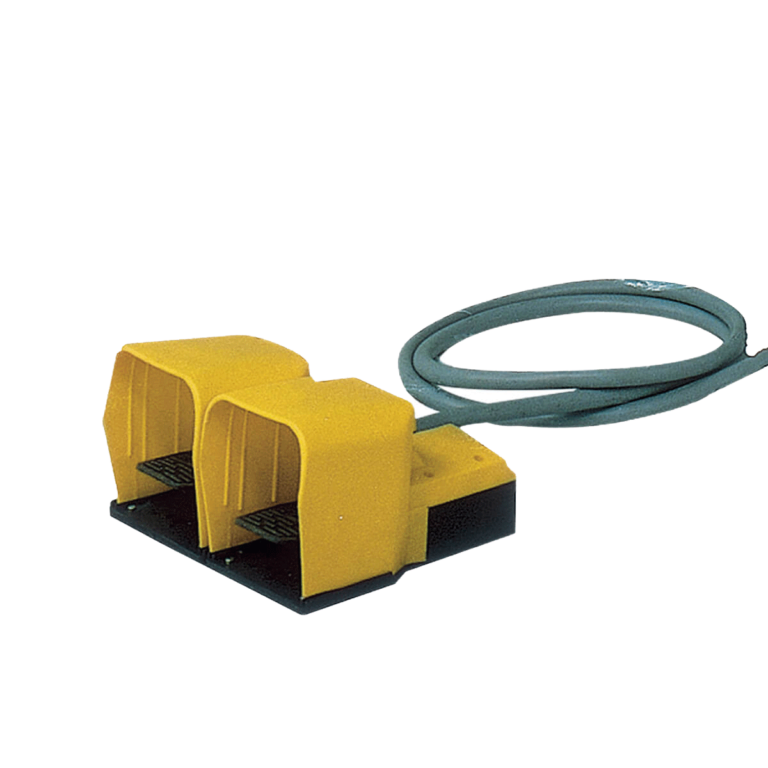

2 Pedale

2 Pedale (2 Zeiten – 2 Schweißströme)

2 Schritt-Pedal

2 Schritt-Pedal (1. Schritt: Pressen, 2. Schritt: Schweißen)

2 zweistufige Pedale

2 zweistufige Pedale (2 Pedale, beide mit: 1. Stufe: Drücken, 2. Stufe: Schweißen)

Bildergalerie

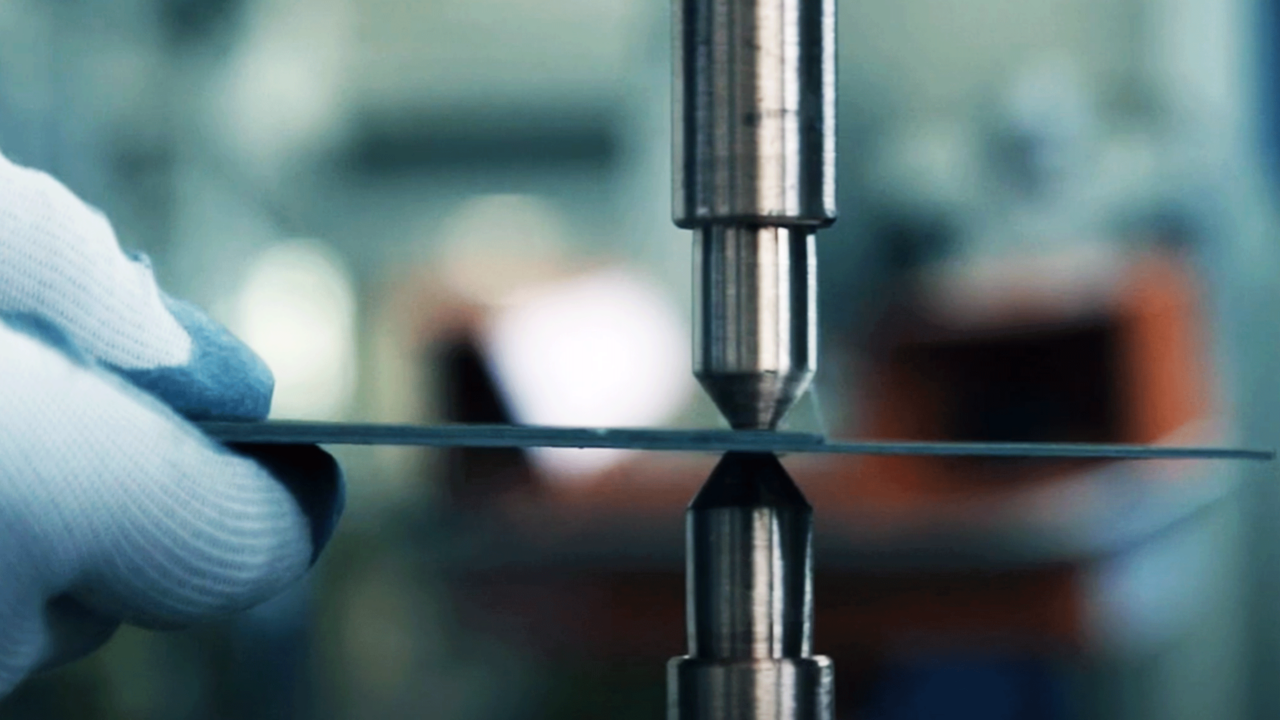

Z – ZP at work

Datenblatt

Z – ZP: Technische Merkmale

TECHNISCHE DATEN		Z 18 ZP 18	Z 28 ZP 28
Einphasiger 50/60 Hz	V	400	400
Maximale Nennleistung	kVA	15	25
Max. Schweißleistung	kVA	23	41,6
Installierte Leistung	kVA	11	14
Sicherung (träge)	A	32	40
Sekundäre Spannung	V	2,6	3,5
Sekundärer Kurzschlussstrom	kA	10,2	13,8
Max. Schweißstrom	kA	8,2	11
Elektrodenkraft bei 600kPa (6bar)	da N	300	300
Wasserverbrauch bei 300kPa(3bar)	l/min	3,8	3,8
Abmessungen (LxBxH)	mm	760 x 330 x 1200	760 x 330 x 1200
Gewicht	kg	104	118

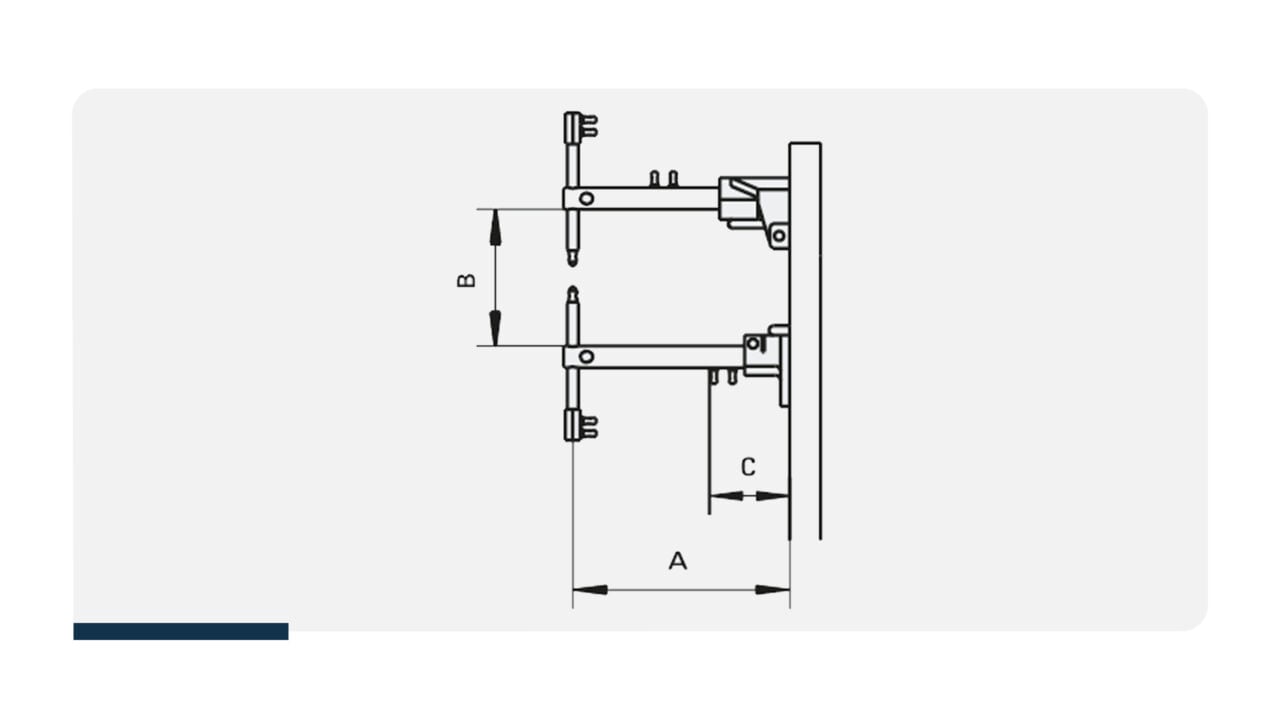

Z – ZP STANDARDAUSFÜHRUNG ABMESSUNGEN

		Z 18 Z18	Z 28 ZP 28
A – MIN	mm	250	250
A – MAX	mm	600	600
B	mm	215	215
C	mm	135	135
	Ømm	40	40
	Ømm	21	21
	Ømm	16	16
		10%	10%

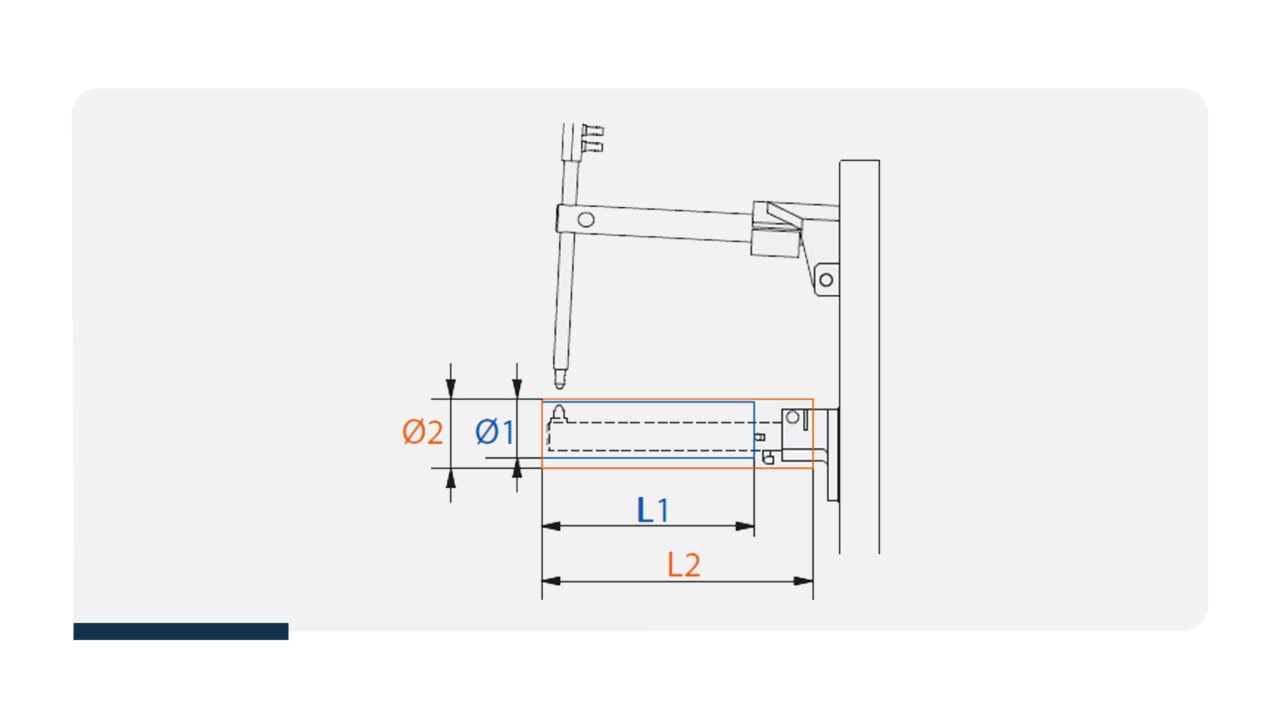

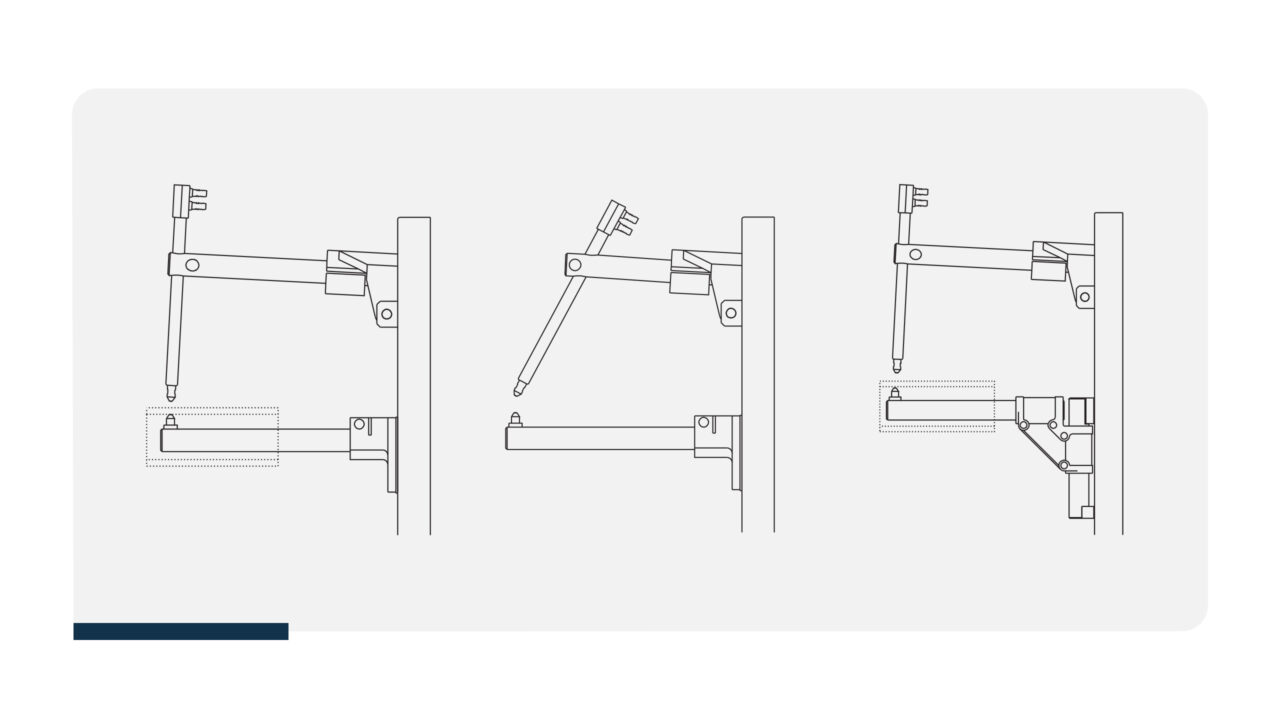

Z – ZP EINPRESSBARE ELEKTRODENAUSFÜHRUNG ABMESSUNGEN

		Z 18 ZP 18	Z 28 ZP 28
L1	mm	492	492
Ø1 Min	mm	60	60
L2	mm	570	570
Ø2 Min	mm	85	85
