DIGITECH VP4

Soldadura al arco

DIGITECH VP4

EL LÍMITE DE LA SOLDADURA

INVERSOR MULTIPROCESO SINÉRGICO PULSADO CON MALETA DE ARRASTRE

DIGITECH VP4 (Vision Pulse 4) son los equipos de soldadura pulsada multiproceso más avanzados y de mayor rendimiento de CEA.
Desarrollados con el último software de control de arco de CEA, DIGITECH VP4 obtienen resultados de increíble calidad con cualquier material en todas las aplicaciones de soldadura.
DIGITECH VP4 se caracterizan por la nueva interfaz X Vision Plus con pantalla a color y un control sinérgico para determinar automáticamente los mejores parámetros de soldadura, en función del tipo de material
utilizado, el diámetro del hilo y el gas.

DIGITECH VP4

Máximo rendimiento de soldadura

Tecnológicamente vanguardistas y fáciles de usar, ofrecen una calidad de soldadura superior a alta velocidad en PULSED MIG, DUAL PULSED, MIG-MAG, MMA y TIG con cebado de arco “lift”. Las DIGITECH se caracterizan por una interfaz digital con pantalla a color 7» y un control sinérgico para determinar automáticamente los mejores parámetros de soldadura, en función del tipo de material utilizado, el diámetro del hilo y el gas.

Maleta de arrastre di alta calidad

Sistema de alimentación de alambre de DOBLE ENGRANAJE
DESBLOQUEO ERGONÓMICO del sistema de fijación del rodillo
SUSTITUCIÓN FÁCIL DE LOS RODILLOS sin necesidad de herramientas
RODILLOS GEMELOS para soldar todo tipo de hilos
Codificado por colores para un reconocimiento instantáneo del grosor del hilo

Otras características

Interfaz de usuario con pantalla LCD en color para mantener bajo control todo el proceso de soldadura
Monitorización y repetibilidad de los parámetros de soldadura
Posibilidad de bloquear parcial o totalmente el equipo con clave de acceso mediante contraseña
«ahorro de energía» para accionar el ventilador de refrigeración de la fuente de potencia y la refrigeración por agua de la antorcha cuando sea necesario
Antorcha MIG ascendente/descendente
Conectividad LAN a la red mediante Ethernet o WIFI (Opcional)
Almacenamiento e impresión de datos (Opcional)

Características técnicas

DIGITECH VP4: PROCESOS ESPECIALES

vision.ARC2 permite soldar con los siguientes procesos especiales opcionales:

MIG MAG

vision.COLD – vision.ULTRASPEED – vision.POWER – vision.PIPE

MIG PULSADO

vision.PULSE-POWER – vision.PULSE-RUN -vision.PULSE-UP

E.C.P.

PAQUETE DE CURVAS EXTRA

vision.ARC 2

vision.ARC 2 permite que el control del generador funcione de forma más precisa y rápida, garantizando así un arco absolutamente constante y un desprendimiento perfecto de la gota, sobre todo en MIG PULSADO y PULSADO DUAL.

vision.ARC2 también permite el uso de los procesos especiales CEA vision.Pulsed. Principales ventajas:

mejora de la estabilidad del arco
optimización de las características del impulso
control rápido y preciso de los cortocircuitos
mayor velocidad de soldadura
mayor reducción del aporte de calor

vision.PULSE

vision.PULSE permite una soldadura por impulsos de arco corto constantemente controlada, optimizando los resultados de la soldadura por impulsos tradicional.

Esto permite reducir el elevado aporte de calor, típico de la soldadura por pulsos, con la consiguiente reducción de las distorsiones, una mejora del charco y un aumento considerable de la velocidad de soldadura.

Dual.PULSE

Dual.PULSE favorece una mayor reducción de la transferencia de calor a la pieza minimizando su deformación y produce cordones estéticos de primera calidad similares al acabado TIG. Dual.PULSE es extremadamente útil al soldar aluminio y acero inoxidable.

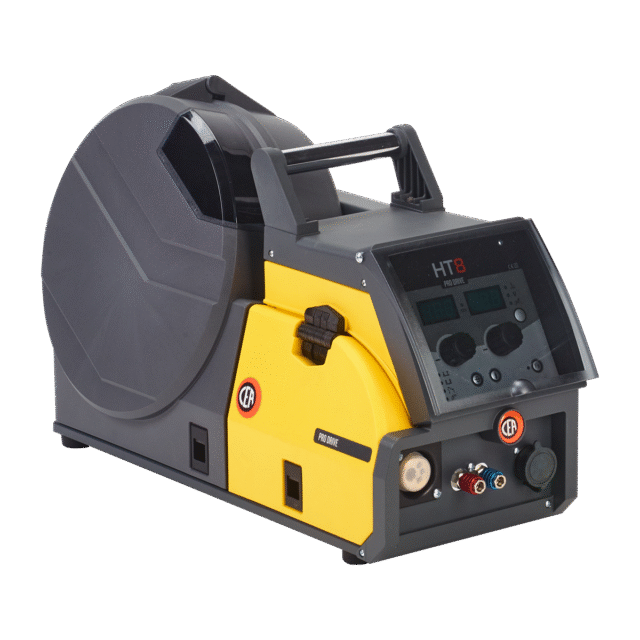

MALETA DE ARRASTRE HT8 PRO DRIVE

Mecanismo PROFESIONAL DE ALIMENTACIÓN DE ALAMBRE con 4 rodillos de gran diámetro para una conducción precisa y constante del alambre
RODILLOS DE DOBLE RANURA reemplazables gracias a un sistema de liberación rápida sin necesidad de herramientas
ALOJAMIENTO PARA BOBINAS DE ALAMBRE de hasta Ø 300 mm
LUZ LED en el compartimento del alimentador
VENTANILLAS DE INSPECCIÓN en la cubierta de la bobina
Kit de suspensión HK1
CAJA INDUSTRIAL RESISTENTE fabricada para durar
MANDO GRADUADO para conseguir el valor más correcto de la presión del alambre desde el generador hasta el alimentador

MALETA DE ARRASTRE DOBLE

DIGITECH en la versión con doble maleta de arrastre representa la solución ideal cuando se necesita una mayor flexibilidad en todas las aplicaciones que utilizan dos tipos diferentes de material, alambre o gas.

WSC - WIRE START CONTROL

El control de arranque de hilo WSC evita cualquier posible adherencia del hilo a la pieza o a la boquilla de la antorcha, garantizando siempre un cebado del arco preciso y «suave».

ETHERNET LAN (VP4)

Todos los CEA DIGITECH VP4 están equipados de serie con toma ETHERNET. Esta característica permite a todos los usuarios interconectar el equipo con un dispositivo remoto y software de soporte.

DIGITECH 4.0 READY

Estas unidades tienen la posibilidad de conectarse a una LAN industrial a través de un puerto Ethernet o por una LAN WiFi (Opcional), para satisfacer todos los requisitos de la industria 4.0.
Software 4.0 es incluido en todos los DIGITECH 4.0 para permitir la transmisión de datos del generador de entrada y salida. La creación de la conexión entre el generador y los sistemas del cliente no está incluida y es responsabilidad del cliente.

AUTOMATIZACIÓN SENCILLA

Las fuentes de potencia CEA están equipadas de serie con E/S analógico-digitales. Esto permite integrar muy fácilmente la fuente de potencia en un equipo de soldadura automatizado sin necesidad de interfaces externas costosas y sofisticadas, normalmente suministradas para robótica.

Accesorios disponibles

Descubre todos los accesorios disponibles

Configurador

CABLE DE INTERCONEXIÓN 1,2 m AGUA

1,2 m Cable de interconexión Generador – Maleta de arrastre refrigerado por agua

CABLE DE INTERCONEXIÓN 5 m AGUA

5 m Cable de interconexión Generador – Maleta de arrastre refrigerado por agua

CABLE DE INTERCONEXIÓN 10 m AGUA

10 m Cable de interconexión Generador – Maleta de arrastre refrigerado por agua

Kit de ruedas estándar WK 4

Kit de ruedas extragrandes WK 2

Kit para colgar HK 1

HK 1 Kit de suspensión para alimentador de alambre

Kit de rodillos TWIN de doble ranura (Ø 0,8 / 1,0 mm) para Hilo Macizo

Kit de rodillos TWIN de doble ranura (Ø 1,0 / 1,2 mm) para Hilo Macizo

Kit de rodillos TWIN de doble ranura (Ø 1,2 / 1,6 mm) para Hilo Macizo

Kit de rodillos TWIN de doble ranura (Ø 0,8 / 1,0 mm) para Hilo de Aluminio

Kit de rodillos TWIN de doble ranura (Ø 1,0/ 1,2 mm) para Hilo de Aluminio

Kit de rodillos TWIN de doble ranura (Ø 1,2/ 1,6 mm) para Hilo de Aluminio

Kit de rodillos TWIN de doble ranura (Ø 1,0 / 1,2 mm) para Hilo Tubular con fundente

Kit de rodillos TWIN de doble ranura (Ø 1,2 / 1,6 mm) para Hilo Tubular con fundente

Antorcha CEA CX 353/4

Antorcha CEA CX 353/4 4 m de cable Ø 0,8÷1,2 CO2 340A @60% / Mix 290A @60%

CEA Antorcha CX 353/4 Up/Down-17p

CEA Antorcha CX 353/4 Up/Down-17p 4m – cable: Ø 0.8÷1.2 – CO2 340A @60% / Mix 290A @60%

Antorcha CEA CX 451/4

Antorcha CEA CX 451/4 4 m hilo Ø 0,8÷1,6 CO2 400A @60% / Mix 300A @60%

Antorcha CEA CXH 302/4

Antorcha CEA CXH 302/4 4 m de hilo Ø 0,8÷1,2 refrigerada por agua CO2 300A @100% / Mix 250A @100%

CEA Antorcha CXH 302/4 Up/Down-17p

Antorcha CEA CXH 302/4 Up/Down-17p 4m – hilo Ø 0,8/1,2 refrigerada por agua CO2 300A @100% / Mezcla 250A @100%

Antorcha CEA CXH 402/4

Antorcha CEA CXH 402/4 4 m de hilo Ø 0,8÷1,6 refrigerada por agua CO2 500A @100% / Mix 450A @100%

CEA Torch CXH 402/4 Up/Down-17p

Antorcha CEA CXH 402/4 Up/Down-17p 4m – hilo Ø 0,8/1,6 refrigerada por agua CO2 500A @ 100% / Mezcla 450A @100%

CEA Digitorch DX 353/4-17p

CEA Digitorch DX 353/4-17p 4m – cable: Ø 0,8÷1,2 – CO2 340A @60% / Mix 290A @60%

CEA Digitorch DXH 302/4-17p

CEA Digitorch DXH 302/4-17p 4m – hilo Ø 0,8/1,2 refrigerada por agua CO2 300A @100% / Mezcla 250A @100%

CEA Digitorch DXH 402/4-17p

CEA Digitorch DXH 402/4-17p 4m – hilo Ø 0,8/1,6 refrigerada por agua CO2 500A @100% / Mezcla 450A @100%

Sincronizador Push Pull 24/42V

Sincronizador Push Pull Tarjeta PC KIT 24 / 42 V (a pedir con la antorcha Push pull)

Antorcha CEA RTX 26.4

Antorcha CEA RTX 26.4 4 m – 180 A 35% – CEA

HRX 52

Equipo de refrigeración por agua HRX 52 400 V

CEA CL-1100

Líquido refrigerante Cea CL-1100 – Depósito de 5 l

Trolley CT 70

Trolley CT 70 con 4 rodillos para generador, equipo de refrigeración y cilindro (y autotransformador)

Trolley PRIME CT 80

Trolley PRIME CT 80 para generador, cilindro (y autotransformador)

Trolley PRIME CT 81

Trolley PRIME CT 81 con soporte de brazo para maleta de arrastre- para generador, cilindro (y autotransformador)

Trolley PRIME CT 82

Trolley PRIME CT 82 con 4 rodillos para generador, equipo de refrigeración y dos bombonas de gas (y autotransformador)

Kit para DOBLE HT 8 con VP4

Kit de soporte y conexión para sistema de arrastre hilo DOBLE HT 8 con DIGITECH VP4

Kit CAJA de accesorios BK 1

50 mm² / 4 m Cable de tierra con abrazadera

70 mm² / 4 m Cable de tierra con abrazadera

Reductor con caudalímetro y 1 manómetro

RC 178

Mando a distancia RC 178 con cable de 5 m

Autotransformador A 13-H 220V/400V-50/60Hz

Autotransformador A 13-H 220V/400V-50/60Hz - Trifásico

Cable de extensión para polaridad inversa

Ficha de datos

DIGITECH VP4: Características técnicas

DATOS TÉCNICOS			DIGITECH VP4
			4004	5004
Alimentación trifásica 50/60 Hz	V	10%	400
		-10%
Potencia de instalación @ I2 Max	kVA		23,4	29,5
Fusible (acción lenta) (leff)	A		32	40
Factor de Potencia /cos φ			0,65/0,99	0,75/0,99
Rendimiento			0,88	0,89
Tensión en vacío	V		62	62
Campo de regulación	A		10-400	10-500
Ciclo de trabajo al (40°C)	A 100%		350	400
	A 60%;		400	460
	A X%		–	500(50%)
Hilos	Ø mm		0,6 – 1,6	0,6 – 1,6
Normas			EN 60974-1 – EN 60974-10

Clase de protección	IP		23S
Dimensiones (L x A x A)	mm		725x310x525	725x310x525
Peso	kg		45	47
