Matrix X HF

Soldadura al arco

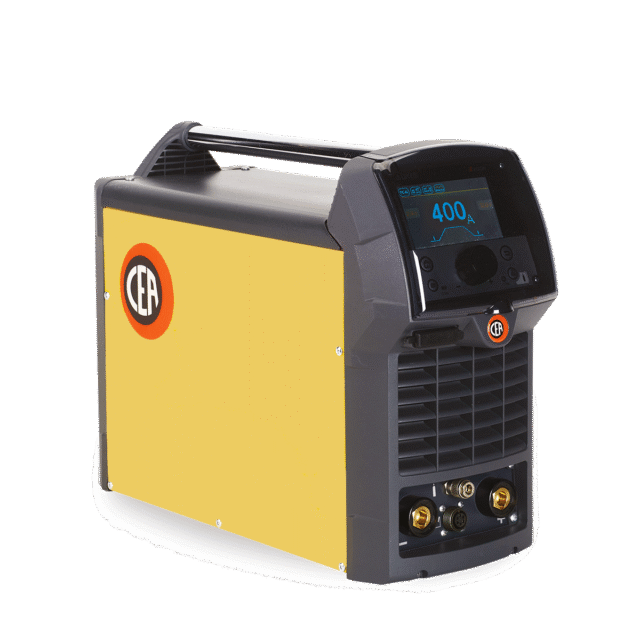

Matrix X HF

LA SOLUCIÓN DEFINITIVA PARA TIG DC

EQUIPO DE SOLDADURA TIG DC INVERTER

MATRIX X HF son fuentes de potencia TIG HF inverter de alta eficiencia, estudiadas para satisfacer las más avanzadas y sofisticadas en el mercado de la soldadura TIG.
MATRIX X HF permiten la soldadura TIG de acero dulce e inoxidable, cobre y sus aleaciones y también ofrecen un excelente rendimiento en soldadura MMA con los electrodos básicos y celulósicos más difíciles.

MATRIX X HF

X Interfaz de visión

Las MATRIX X HF están equipadas de serie con la nueva interfaz X VISION, sencilla y completa, para el control y la supervisión total de todos los parámetros de soldadura. Sus excelentes características, unidas a la alta tecnología del control digital digital, permiten una perfecta estabilidad del arco de soldadura, garantizando un alto rendimiento de soldadura TIG en las aplicaciones industriales más sofisticadas y de mantenimiento
aplicaciones industriales y de mantenimiento.

Monofásico con PFC disponible

Gracias al PFC, el MATRIX X 220 HF monofásico optimiza el consumo de energía al permitir el uso de esta potente fuente de alimentación con fusibles de 16 A y grupos electrógenos.

Otras características

Corriente mínima TIG DC de 1A
Excelentes soldaduras TIG con todo material y MMA con cualquier tipo de electrodos, (celulósicos)
Smart HF IGNITION para garantizar un impacto de arco más preciso y rápido en todas las condiciones
Les antorchas TIG Up/Down permitirá ajustar desde la antorcha tanto los parámetros de soldadura como los JOBS
Peso y tamaño reducidos, fácil de transportar
Equipo compacto de refrigeración por agua integrable (opcional)
Automatización simple: TSA1 KIT (opcional)

Características técnicas

X VISION CONTROL DISPLAY TIG

X Pantalla de control Vision con codificador «ONE CLICK KNOB» para el preajuste y el control de todos los parámetros de soldadura:

Interfaz fácil de usar
Amperímetro y voltímetro digitales con preajuste de la corriente de soldadura y función de retención del último valor leído
Modo de soldadura «ciclo
Almacenamiento y recuperación de programas de soldadura personalizados
Posibilidad de copiar trabajos fácilmente de una máquina a otra mediante USB
Infografía de ajuste avanzado

coldTACK

Innovador dispositivo de soldadura por puntos para lograr uniones precisas y seguras con un aporte térmico mínimo.

La función Multi-cold.TACK garantiza el punteado en frío en una secuencia rápida, lo que amplía aún más las ventajas del punto único.

Gracias a la función Perfect-Point, cold.TACK permite obtener el posicionamiento por puntos más preciso.

TIG RCT - Running coldTACK

RCT es el acrónimo de Running cold.TACK; en efecto, el proceso TIG RCT permite beneficiarse de todas las ventajas del cold.TACK, repitiendo el único punto de cold.TACK de forma continua, para conseguir un cordón de soldadura frío y perfecto.

Utilizando TIG RCT el cordón de soldadura es mucho más frío en comparación con el que se consigue con Pulse TIG y representa la solución ideal para soldar materiales finos con una transferencia de calor muy baja. TIG RCT es un proceso de corriente continua no disponible en la soldadura AC.

MODO IMPULSO

SYN PULSE

SYN PULSE generará sinérgicamente la frecuencia del pulso y la corriente de base

ULTRA FAST

Ajuste la frecuencia hasta 2000 Hz

FAST PULSE

Ajuste la frecuencia de 0,5 Hz a 500 Hz

SLOW PULSE

Ajuste por separado corriente/tiempo de pico y base

FUNCIÓN DEL CICLO

la función «CICLO» permite cambiar continuamente entre dos valores de corriente, previamente preseleccionados, simplemente pulsando el botón de la antorcha. Esta función es la más adecuada para soldar perfiles de diferentes espesores, que requieren un cambio continuo de ajuste de corriente.

FUNCIONES DE LA MMA

Arc Force ajustable para elegir la mejor dinámica del arco de soldadura. Hot Start ajustable para mejorar el cebado del arco con electrodos difíciles Función antiadherente del electrodo.

Accesorios disponibles

Descubre todos los accesorios disponibles

Configurador

HRX 20 Equipo de refrigeración por agua

Equipo de refrigeración por agua HRX 20 230 V

HRX 30 Equipo de refrigeración por agua

Equipo de refrigeración por agua HRX 30 400 V

HRX 40 Equipo de refrigeración por agua

Equipo de refrigeración por agua HRX 40 400 V

CEA CL-1100 Líquido refrigerante

Líquido refrigerante Cea CL-1100 – Depósito de 5 l

Trolley CT 401

Trolley CT 401 con 4 ruedas para generador, equipo de refrigeración y botella de gas

Trolley VT 101

Trolley VT 101 con 2 ruedas para generador, equipo de refrigeración y botella de gas

Antorcha CEA TXA 26,4

Antorcha CEA TXA 26.4 4 m – 250 A 60% (CC)

Antorcha CEA TXA 26.4 "UP/DOWN"

Antorcha CEA TXA 26.4 «UP/DOWN» 4 m – 250 A 60% (CC)

Antorcha CEA Mini TXH 20.4

Antorcha CEA Mini TXH 20.4 4 m – 250 A 100% (CC) – refrigerada por agua

Antorcha CEA Mini TXH 20.4 "UP/DOWN"

Antorcha CEA Mini TXH 20.4 «UP/DOWN» 4 m – 250 A 100% (CC) – refrigerada por agua

Antorcha CEA TXH 18,4

Antorcha CEA TXH 18.4 4 m – 320 A 100% (CC) – refrigerada por agua

Antorcha CEA TXH 18.4 "UP/DOWN"

Antorcha CEA TXH 18.4 «UP/DOWN» 4 m – 320 A 100% (CC) – refrigerada por agua

35 mm² / 4 m Cable de tierra con abrazadera

50 mm² / 4 m Cable de tierra con abrazadera

Reductor con caudalímetro y 1 manómetro

TSA1 - KIT de automatización simple TIG

TSA1 - TIG Simple Automation KIT - (Disparador de antorcha - Arco encendido - Ajuste de corriente 0-10V)

DFX1 - Filtro antipolvo

DFX1 – Filtro antipolvo para MATRIX X

CD 6/8

Mando a distancia CD 6/8 8 m con potenciómetro reductor

PSR7

Mando a distancia de pie PSR 7 5 m

Adaptador para antorchay PSR 7

Adaptador para la conexión simultánea de la antorcha y el PSR 7

Kit A6

A6 Kit de conexión para antorcha no estándar

Galería

Matrix X HF at work

Ficha de datos

Matrix X HF: Características técnicas

DATOS TÉCNICOS			MATRIX X 220 HF		MATRIX X 300 HF		MATRIX X 400 HF
			TIG	MMA	TIG	MMA	TIG	MMA
Monofásica 50/60 Hz	V	20% -20%	230		–		–
Trifásica 50/60 Hz	V	20% -20%	–		400		400
Potencia instalada @ I₂ Max	kVA		5,2	6,0	8,5	8,5	16,2	19,4
Fusible retardado (I₂ @ 100%)	A		16		10		20
Factor de potencia / cos φ			0,99		0,96/0,99 – 0,95/0,99		0,74/0,99	0,84/0,99
Grado de eficiencia			0,84		0,87		0,88
Tensión en circuito abierto	V		85	85	85		85
Rango de corriente	A		1 -220	10 – 180	1-300	10 – 270	1-400	10-400
Ciclo de trabajo a (40°C)	A 100%		160	120	210	200	290	290
	A 60%		190	150	250	230	340	340
	A x		220(30%)	180(30%)	300(35%)	270(35%)	400 (35%)	400 (35%)
Normas			EN 60974-1 – EN 60974-3 – EN 60974-10

Clase de protección	IP		23 S		23 S		23 S
Dimensiones (LxAxA)	mm		530 x 215 x 410		530 x 215 x 410		530 x 215 x 410
Peso	kg		18		20		22
