PPN
Soldadura por resistencia

PPN

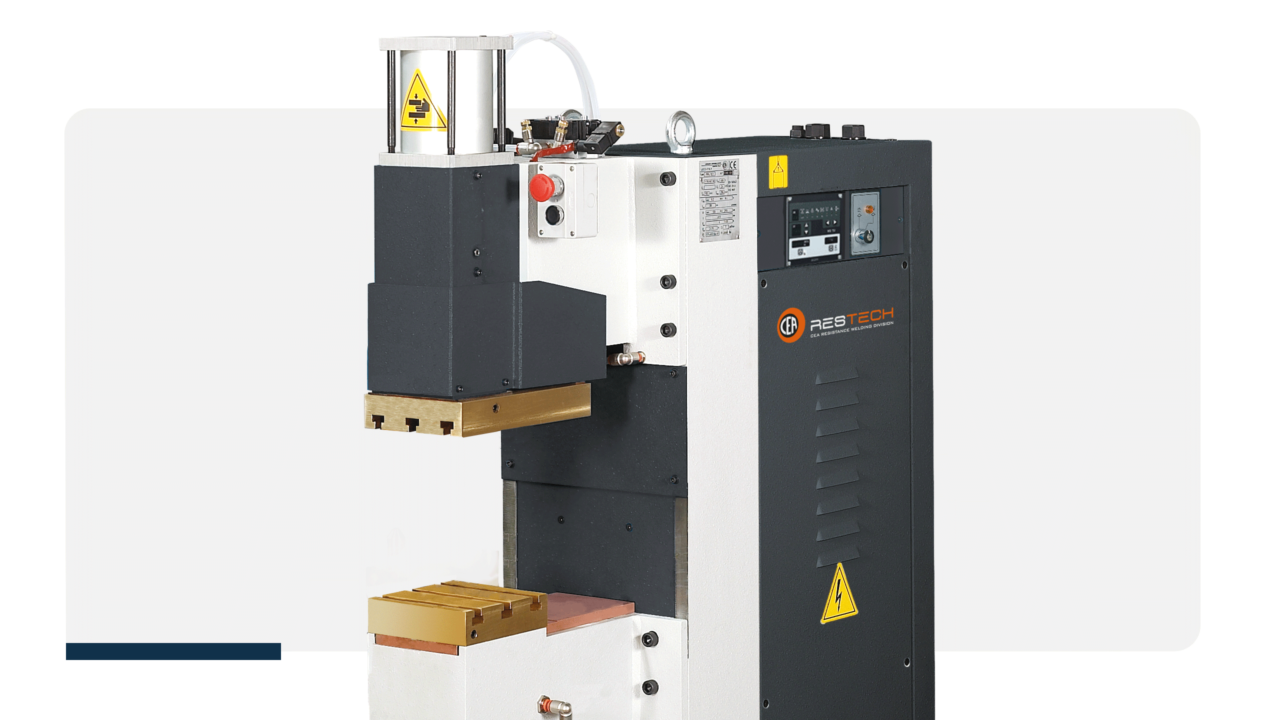

SOLDADORAS POR PUNTOS Y POR PROYECCIÓN

DE CARRERA VERTICAL

Al ser adecuados para trabajos de soldadura por puntos y por proyección, los modelos PPN satisfacen plenamente una amplísima variedad de las aplicaciones industriales de producción en masa más pesadas.

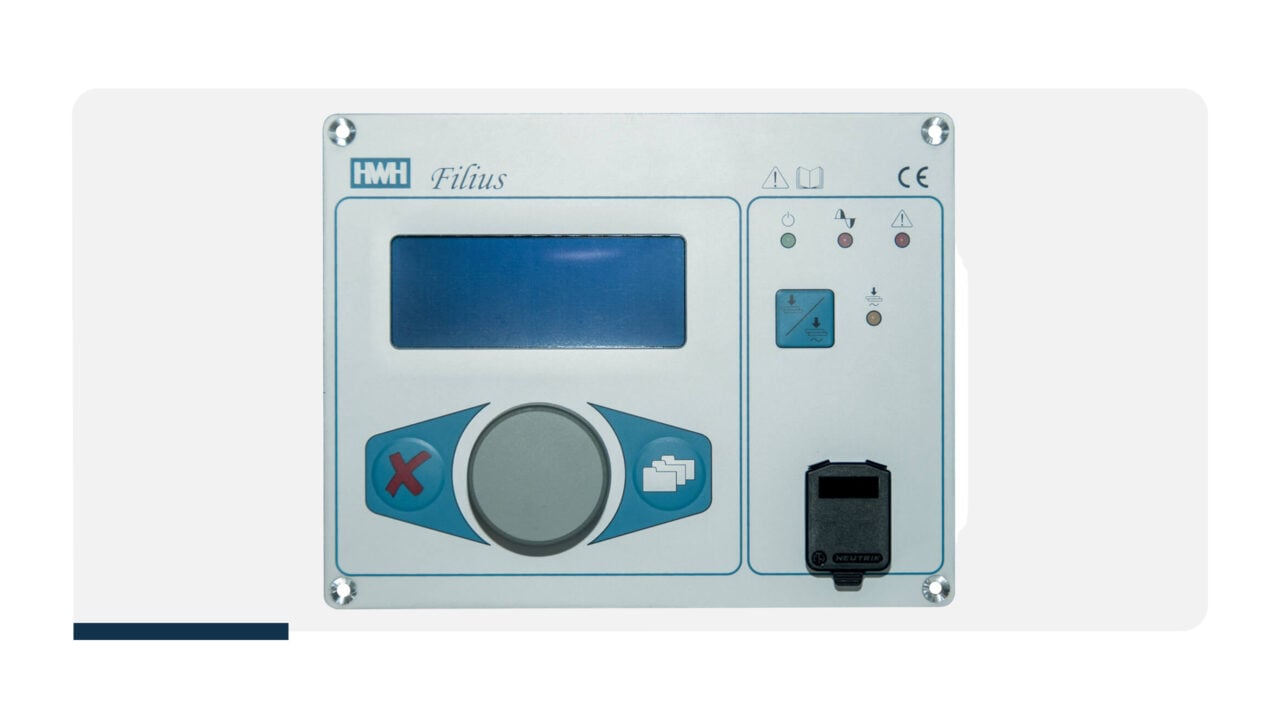

Equipadas con un control por microprocesador y botones laterales de seguridad concomitantes, bajo pedido también pueden suministrarse equipadas con controles especiales y en diferentes configuraciones.

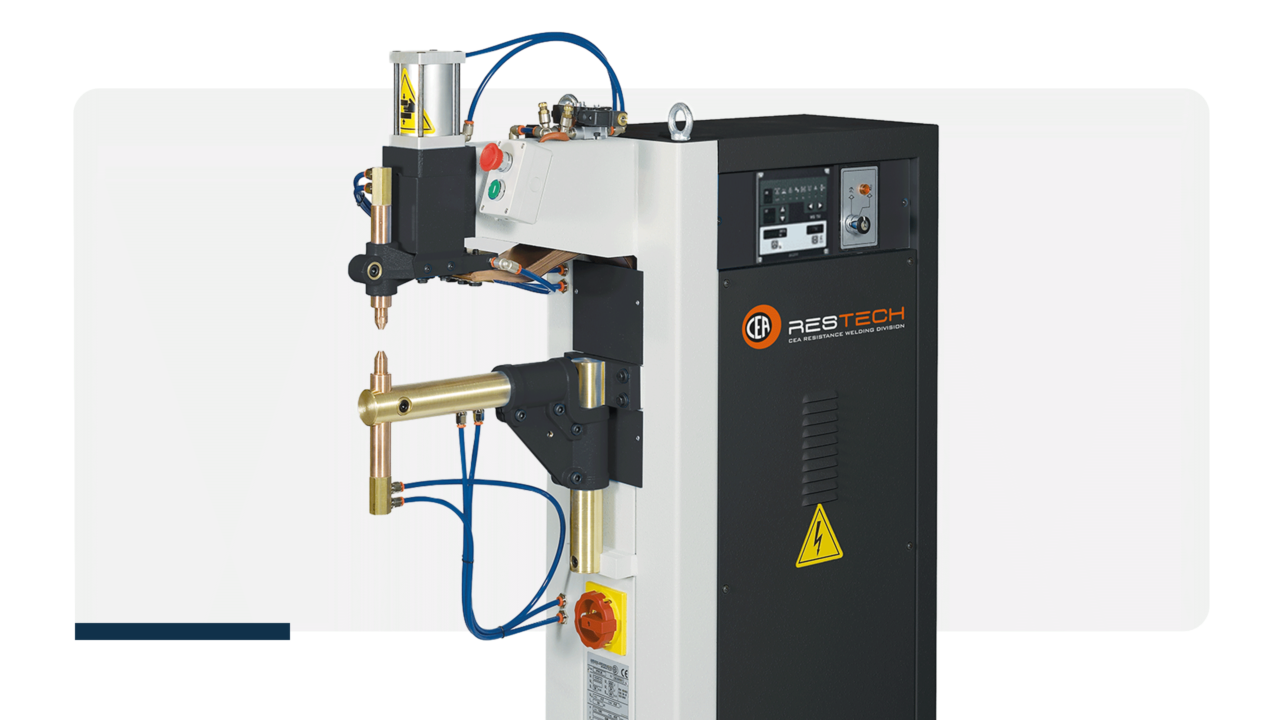

PPN 63

EQUIPADO CON:

  • Brazo redondo inferior ajustable en altura y lateralmente
  • Portaelectrodos con electrodos para soldadura por puntos y capacidad para acoplar fácilmente portabarras para soldadura por proyección
  • El soporte del brazo inferior se puede ajustar para utilizarlo con una mayor separación entre brazos
  • Soldadura por puntos (A)

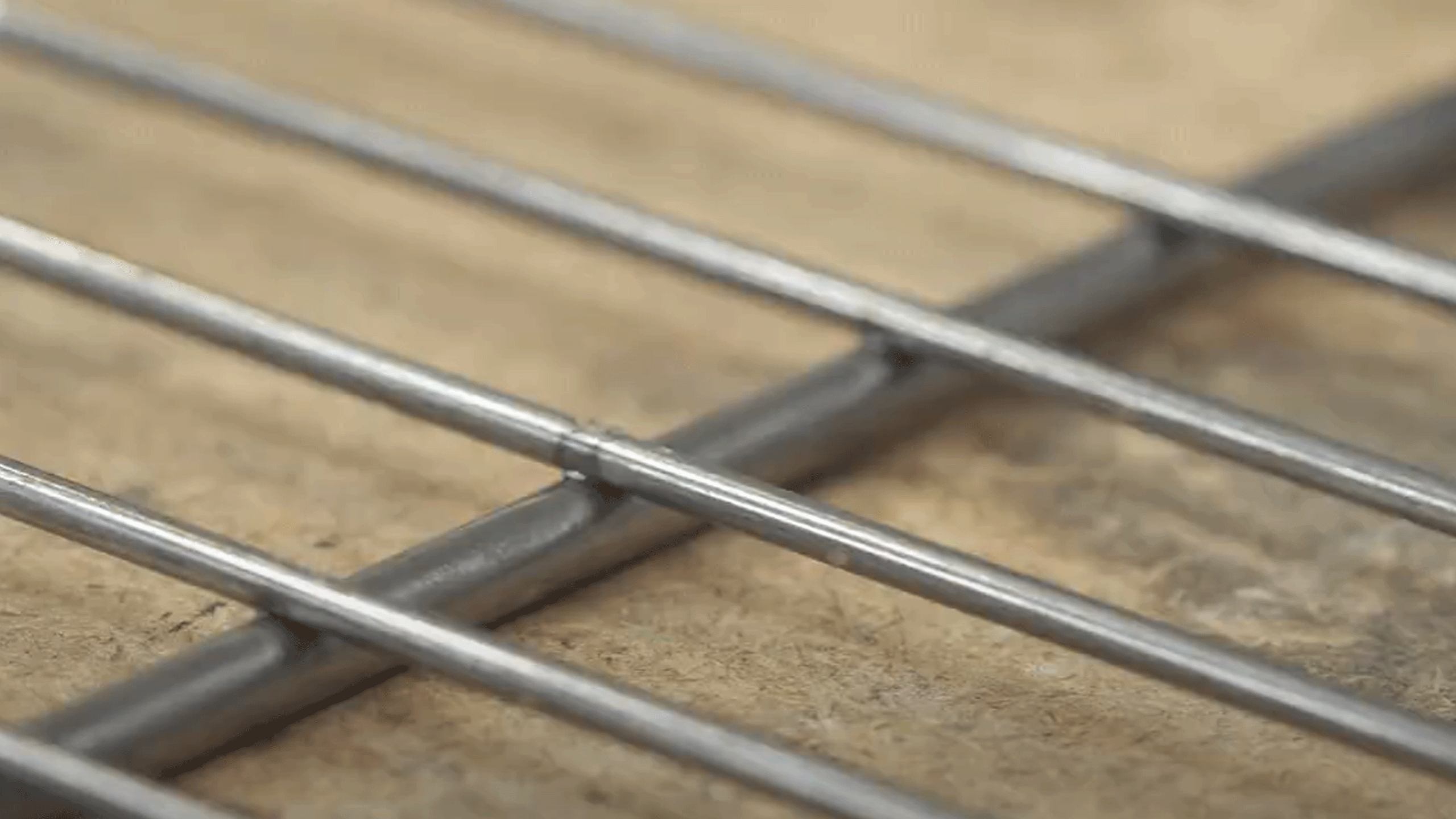

  • Soldadura por proyección con barras para malla (B)

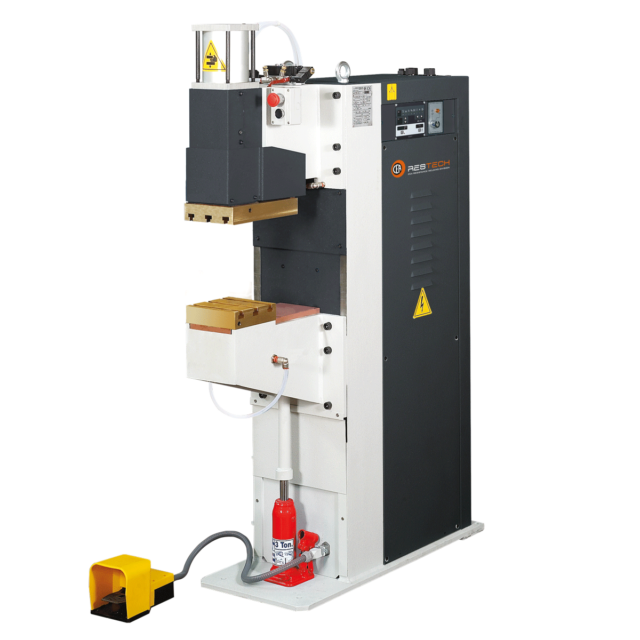

PPN 83, 103, 153 y 253

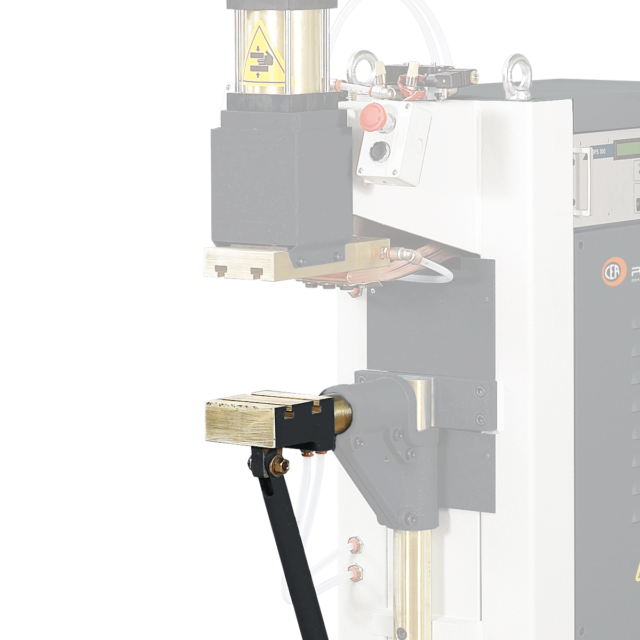

Todas ellas se suministran con platina inferior ajustable en altura y equipadas con ranuras en T, que permiten el montaje rápido de portabarras, de portaelectrodos o de cualquier utillaje específico para una aplicación concreta.La separación entre platinas es fácil y rápidamente ajustable sin ninguna intervención en el circuito secundario (patente pendiente).

  • Válvula manual de descenso del cabezal superior sin presión para la limpieza, el centrado y el mantenimiento ordinario de los electrodos.
  • Sistema de arrastre lineal del cabezal superior para soldaduras de precisión (excepto PPN 83)

Ventajas de la soldadura

  • Excelente soldadura en todos los metales soldables
  • Grupo SCR de encendido síncrono con ajuste de la corriente de soldadura por desplazamiento de fase para eliminar el transitorio inicial
  • Protección termostática en el grupo SCR
  • Altas corrientes de soldadura con bajo consumo
  • Reducción del tiempo de preparación gracias a la modificación rápida y sencilla de la apertura de los electroportaplatos sin ninguna intervención en el circuito secundario (patente en trámite)

Otras características

  • Componentes neumáticos autolubricados para eliminar los depósitos de aceite y salvaguardar el medio ambiente de los contaminantes
  • Circuito secundario refrigerado por agua, es decir, electrodos, portaelectrodos, platinas y transformador, para evitar el sobrecalentamiento
  • Electroportaelectrodos de cobre refrigerados por agua y regulables en altura
  • Fuerza del electrodo regulable mediante grupo reductor de presión equipado con manómetro y filtro para expulsión automática de impurezas de aire
  • Movimiento del electrodo superior mediante cilindro neumático autolubricado de doble efecto equipado con regulador de velocidad, amortiguador de fin de carrera y silenciador para descarga de aire comprimido
  • Electroválvula de control del cilindro de soldadura

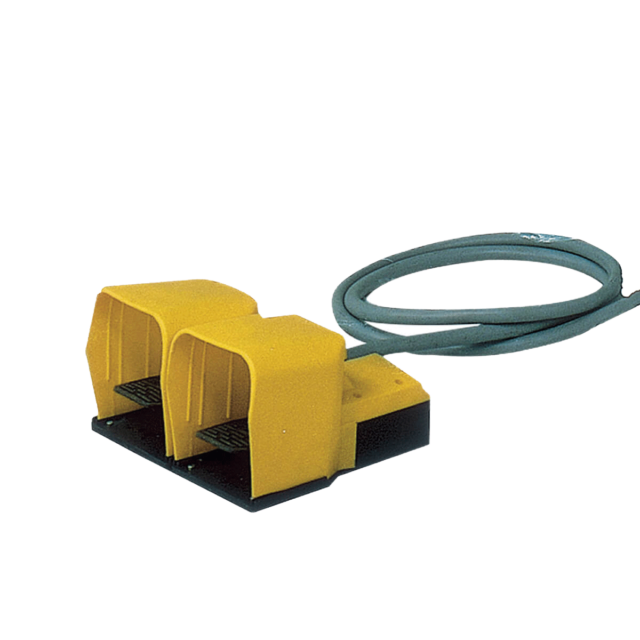

  • Arranque del ciclo de seguridad mediante pulsadores laterales concomitantes o, alternativamente sólo si el operario puede trabajar en condiciones de seguridad, mediante pedal eléctrico. Cualquiera de las dos opciones puede elegirse mediante un selector con llave extraíble
  • Botón de emergencia de parada de ciclo

Características técnicas

Accesorios disponibles

Descubre todos los accesorios disponibles

Configurador

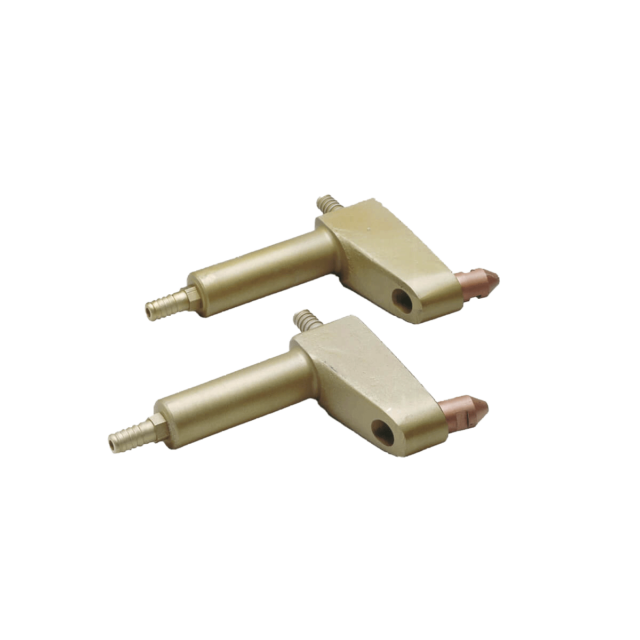

PPS 60/PPN 63: Set de electrodos "pipe" de 115 mm

Set de electrodos «pipe» de profundidad 115 mm

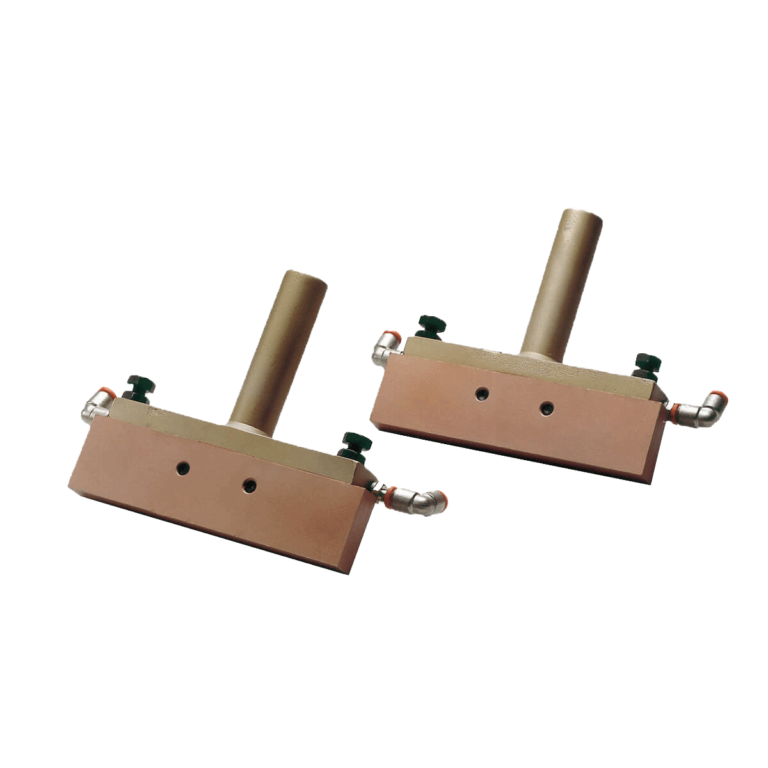

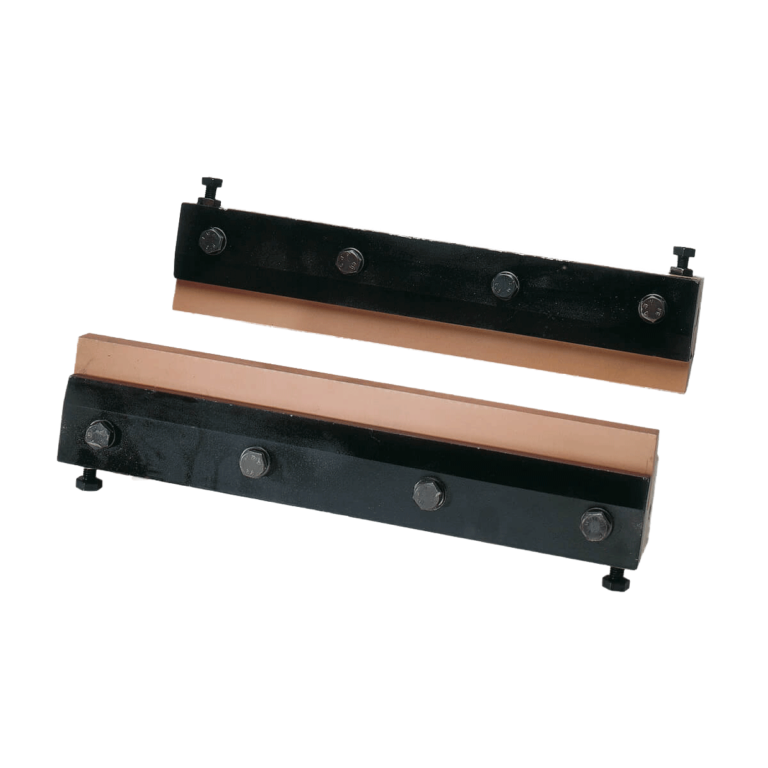

PPN 83/MF 1040/1041: set portabarras 200mm

Set portabarras con barras de 200 mm

PPN 83/MF 1040/1041: Set portabarras 400mm

Set portabarras con barras de 400 mm

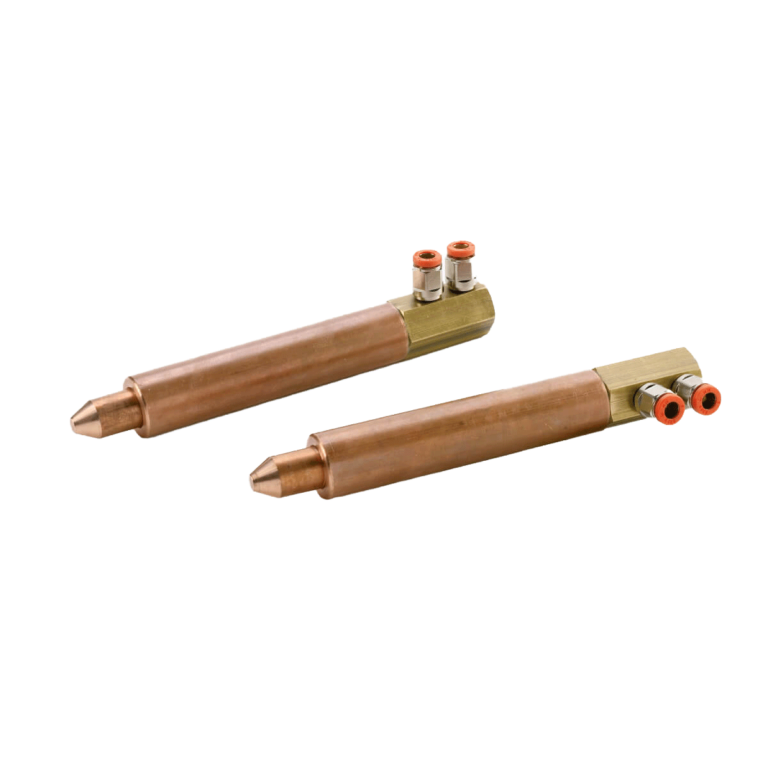

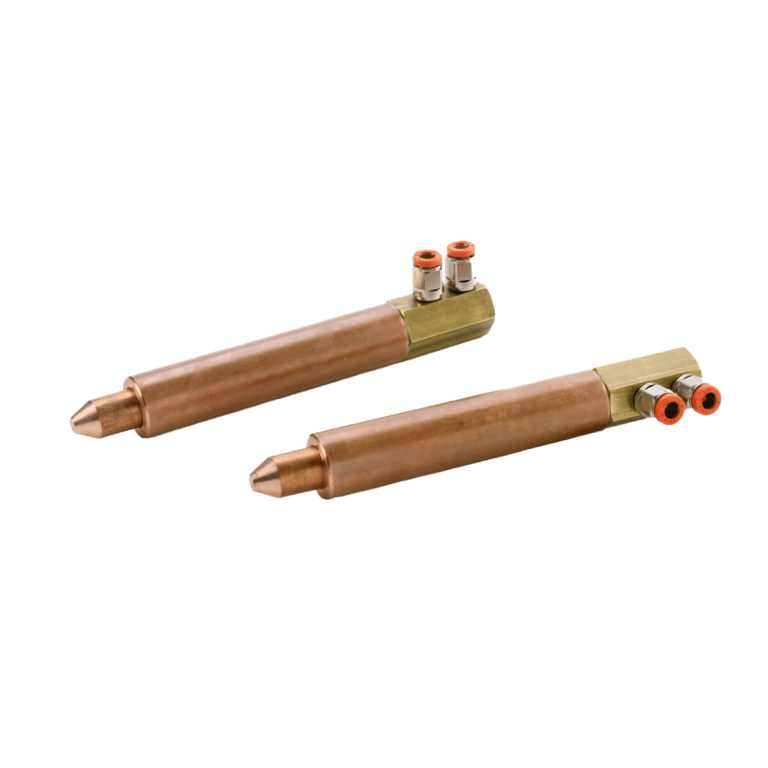

PPS 60/BSW 100: Set portaelectrodos

Colocar portaelectrodos con electrodos

PPS 35: Set portaelectrodos

Set portaelectrodos con electrodos

PPS 125: Set portaelectrodos

Colocar portaelectrodos con electrodos

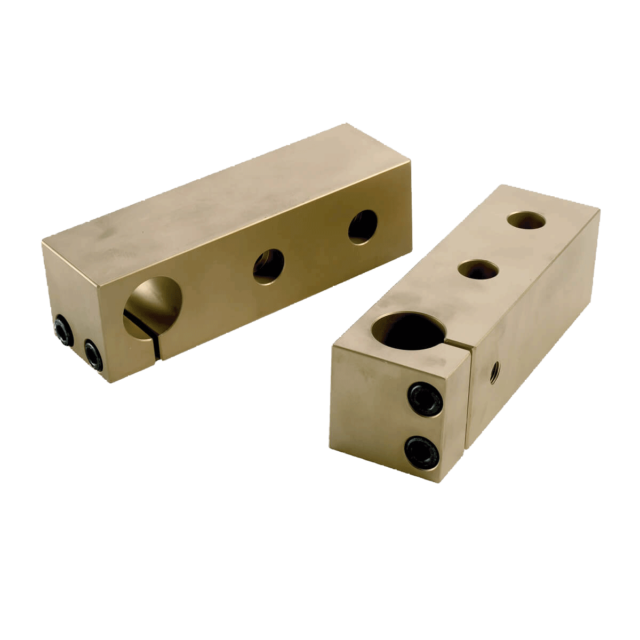

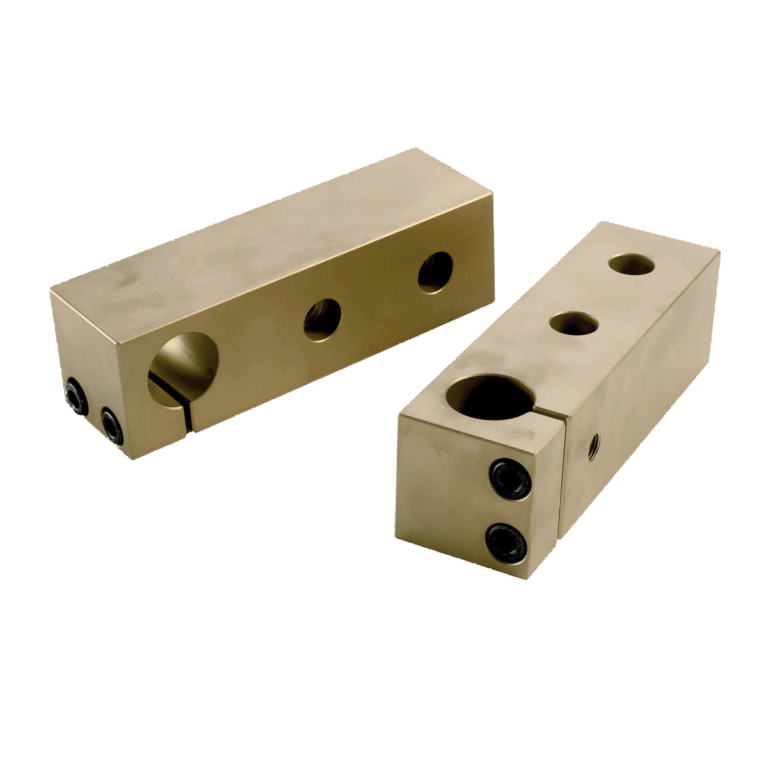

PPN 83/BSW 100: Set de soportes para electrodos

Set de soportes del portaelectrodos

PPN 103/153/253: Set de soportes para electrodos

Set de soportes para electrodos

PPN 83/BSW 100: Set portabarras 400mm

Set portabarras con barras de 400 mm

PPN 83/BSW 100: Set portabarras 600mm

Set portabarras con barras de 600 mm

PPN 83/103: Set portabarras 400mm

Set portabarras con barras de 400 mm

PPN 83/103: Set portabarras 600mm

Set portabarras con barras de 600 mm

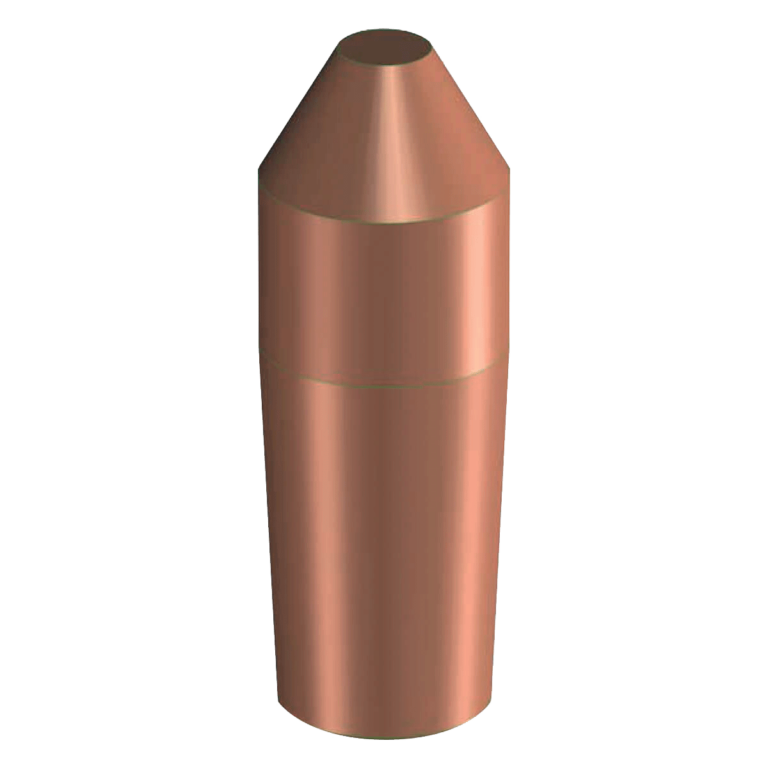

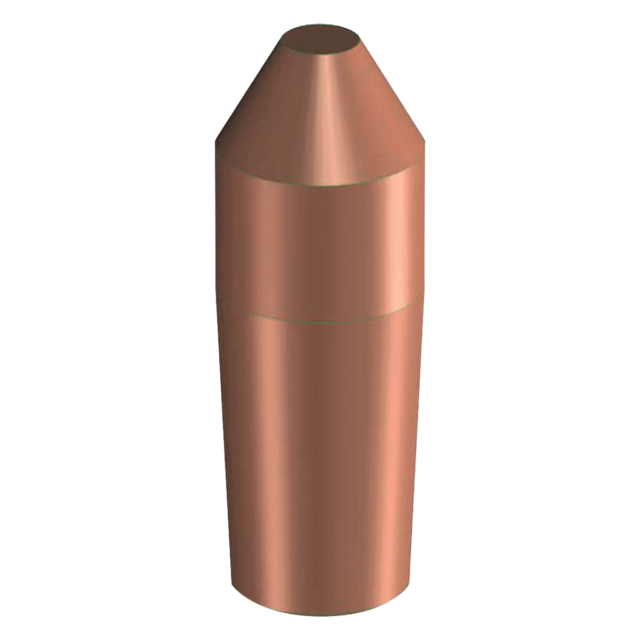

Set de electrodos estándar-6 uds

Set de 6 electrodos estándar – Ø 19 mm

Set de electrodos estándar-6 uds

Set de 6 electrodos estándar – Ø 25 mm

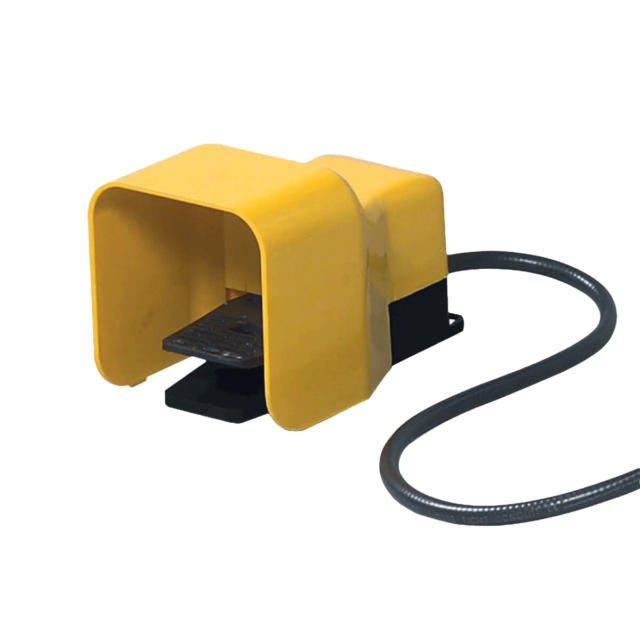

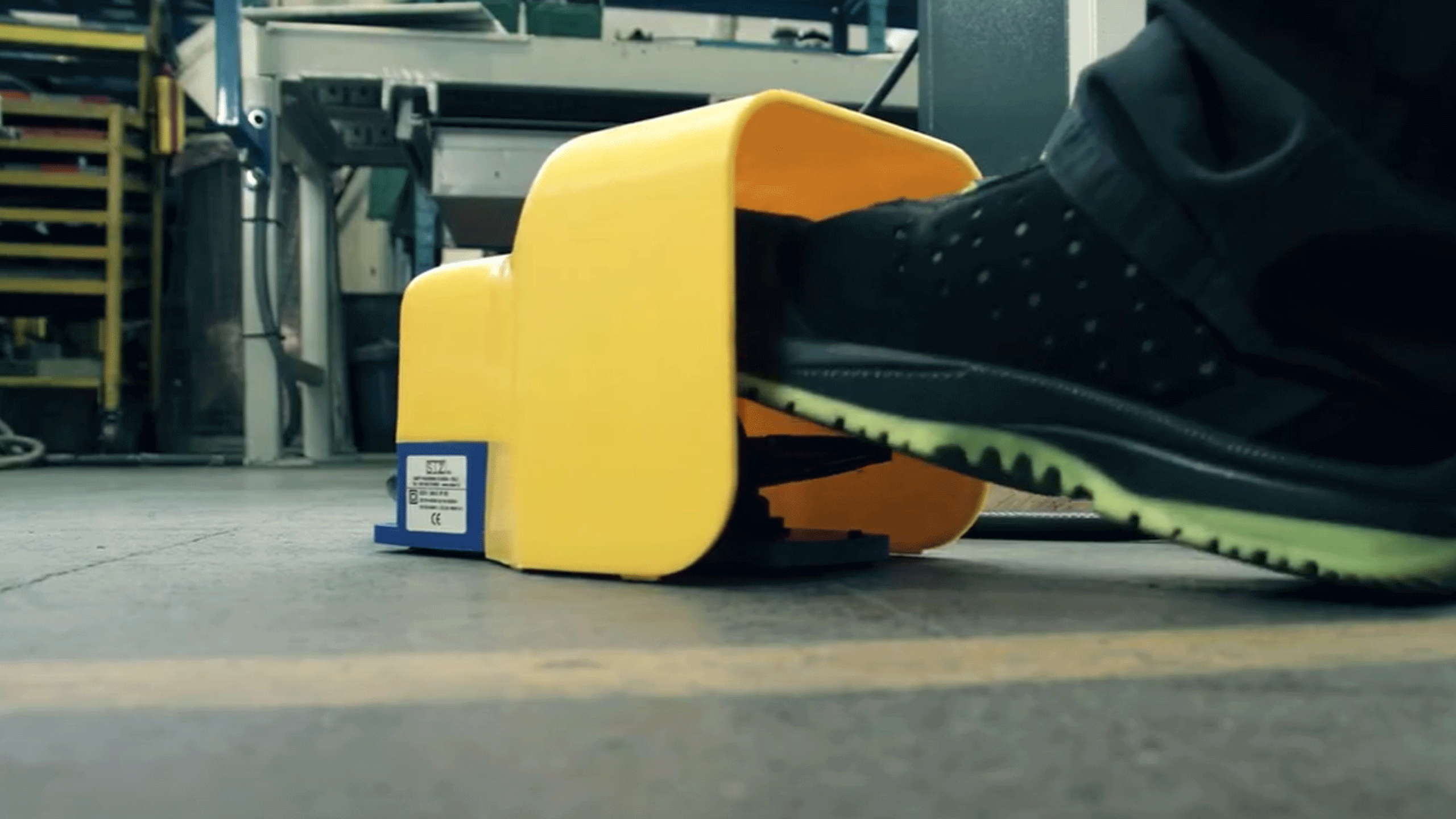

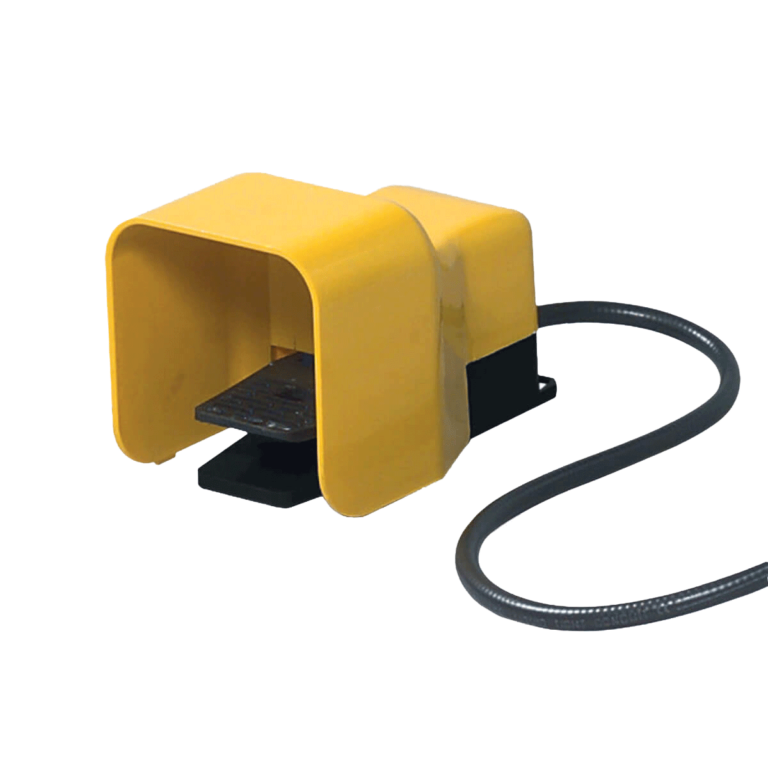

pedal de 2 pasos

pedal de 2 pasos (1er paso: apretar, 2º paso: soldar)

Galería

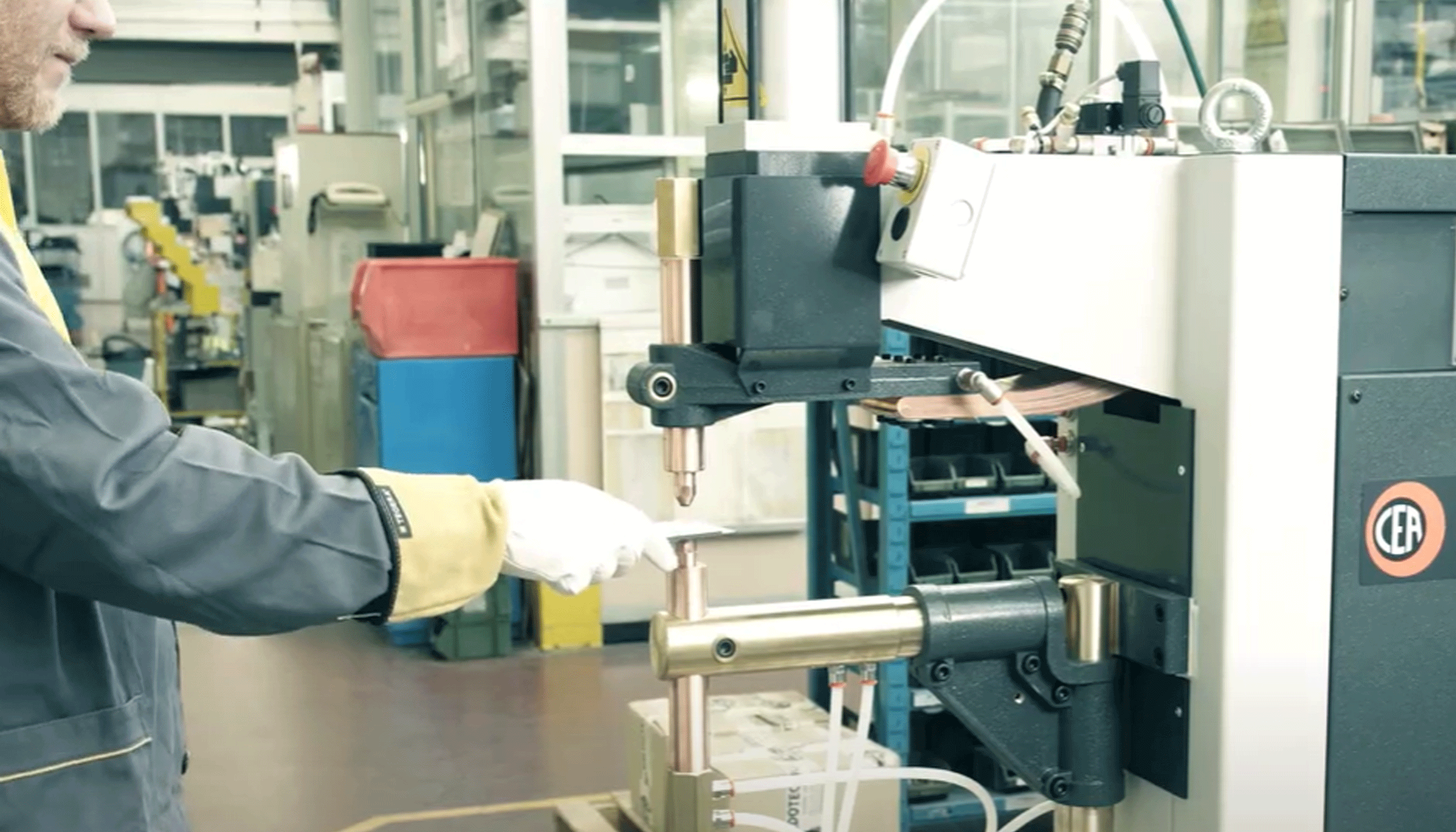

PPN at work

Ficha de datos

PPN: Características técnicas

DATOS TÉCNICOS PPN 63 PPN 83 PPN 103 PPN 153 PPN 253
Monofásica 50/60 Hz V 400 400 400 400 400
Potencia nominal at 50% kVA 50 80 100 150 250
Potencia máx. de soldadura kVA 113 210 293 460 610
Potencia instalada kVA 38 65 78 120 195
Fusible (acción retardada) A 100 150 200 300 500
Tensión secundaria V 5,9 8,3 9,4 11,5 12,5
Corriente de cortocircuito en el secundario kA 24 32 39 50 61
Corriente máxima de soldadura kA 19 25 31,2 40 49
Carrera de trabajo mm 65 100 100 100 100
Fuerza del electrodo a 600kPa (6bar) daN 470 736 900 1200 1884
Consumo de agua a 300 kPa (3bar) l/min 7 8 8 8 8
Dimensiones (LxAxA) mm 1070 x 430 x 1520 1115 x 400 x 1650 1115 x 400 x 1650 1170 x 400 x 1800 1210 x 460 x 1800
Peso kg 335 560 580 610 900

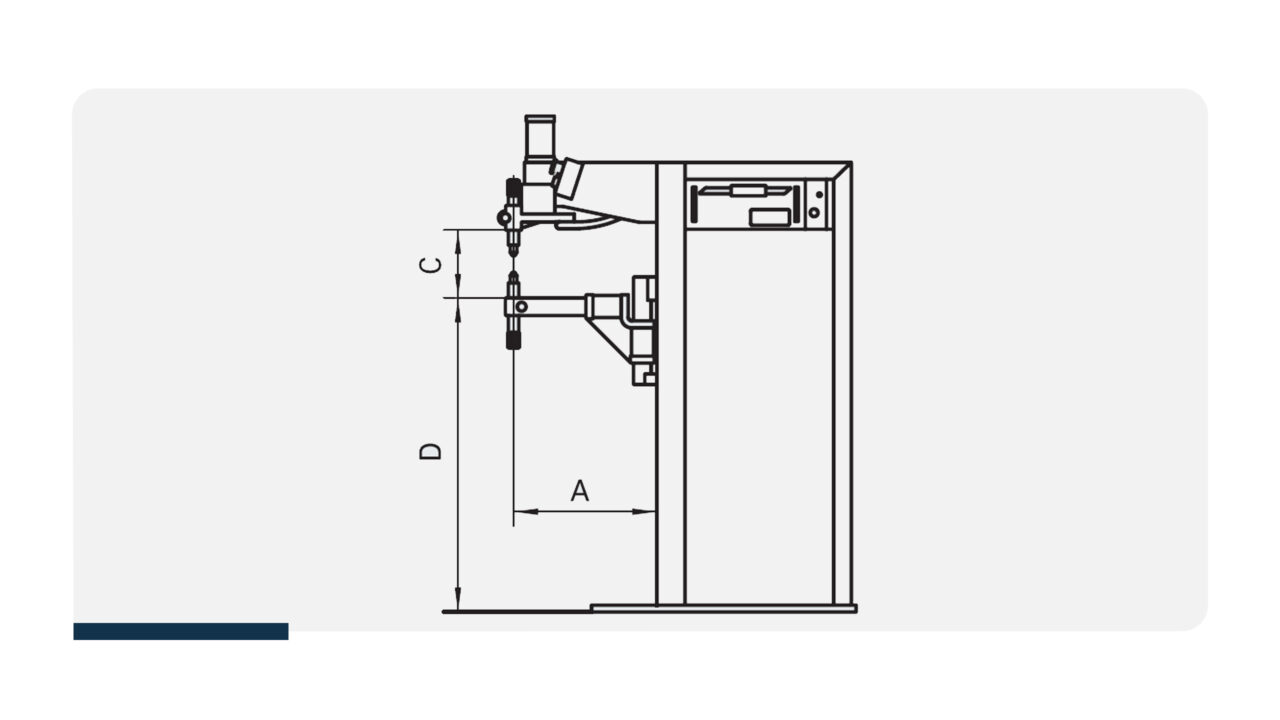

PPN63 VERSIÓN ESTÁNDAR DIMENSIONES

PPN 63
A mm 435
A (Opcional) – MIN. mm 650
A (Opcional) – MAX. mm 750
C – MÍN. mm 180
C – MÁX. mm 510
D – MÍN. mm 615
D – MÁX. mm 945

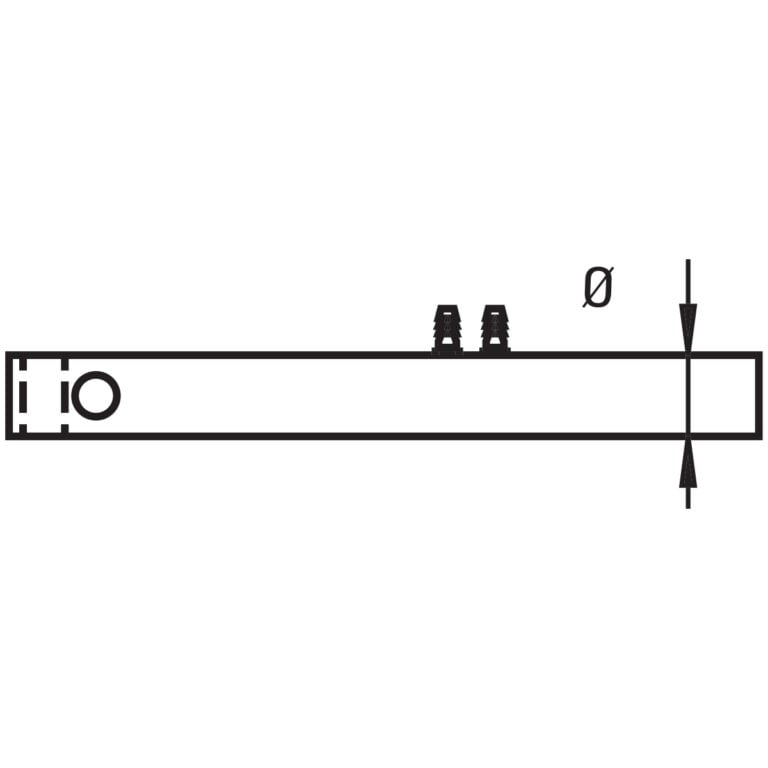

Ø mm 60
Ø mm 35

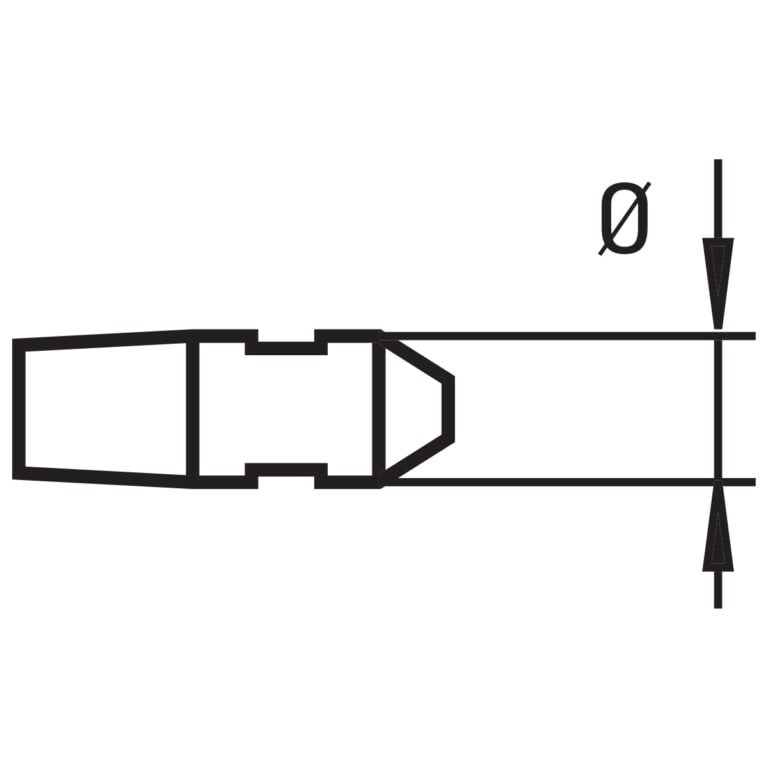

Ø mm 19

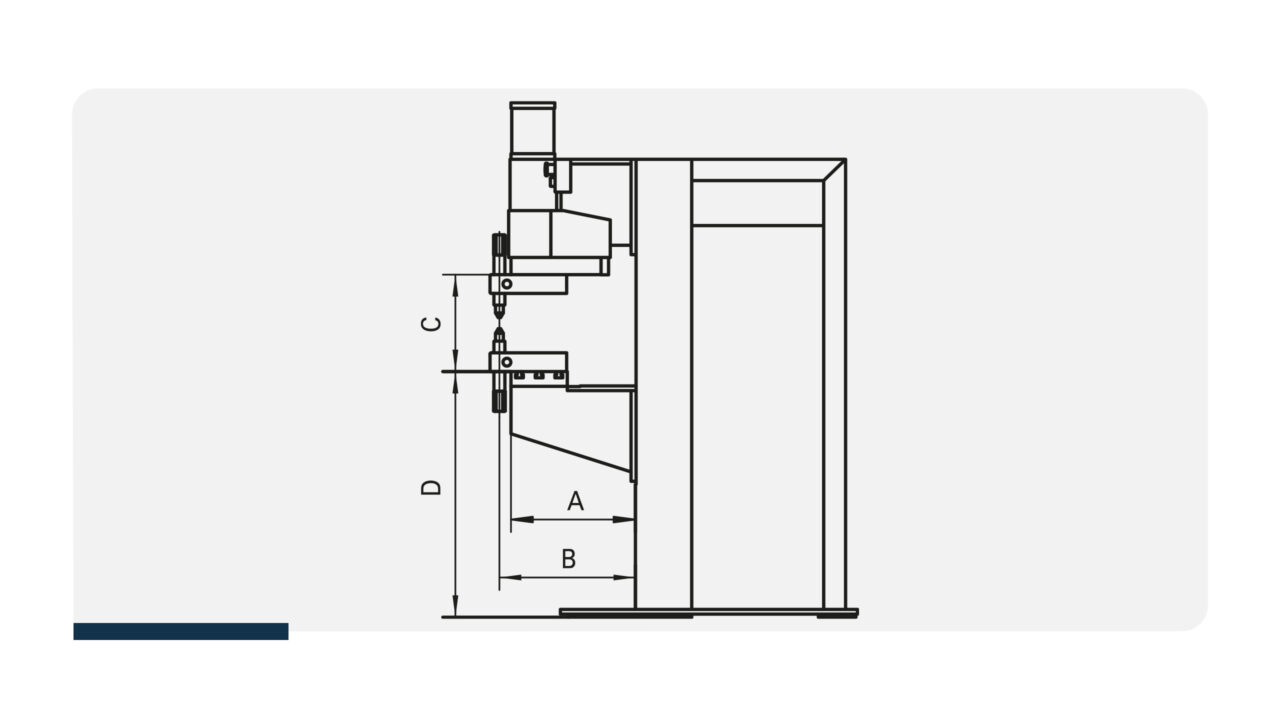

PPN 83 -103 – 153 – 253 VERSIÓN ESTÁNDAR DIMENSIONES

PPN 83 PPN 103 PPN 153 PPN 253
A mm 400 400 400 445
A (Opcional) – MIN. mm 650 650 650 650
B mm 445 445 445 490
C – MIN. mm 145 145 145 200
C – MÁX. mm 300 300 300 330
D – MIN. mm 800 800 800 865
D – MÁX. mm 955 955 955 995

PPN 83 -103 – 153 – 253 VERSIÓN ESTÁNDAR DIMENSIONES

PPN 83 PPN 103 PPN 153 PPN 253

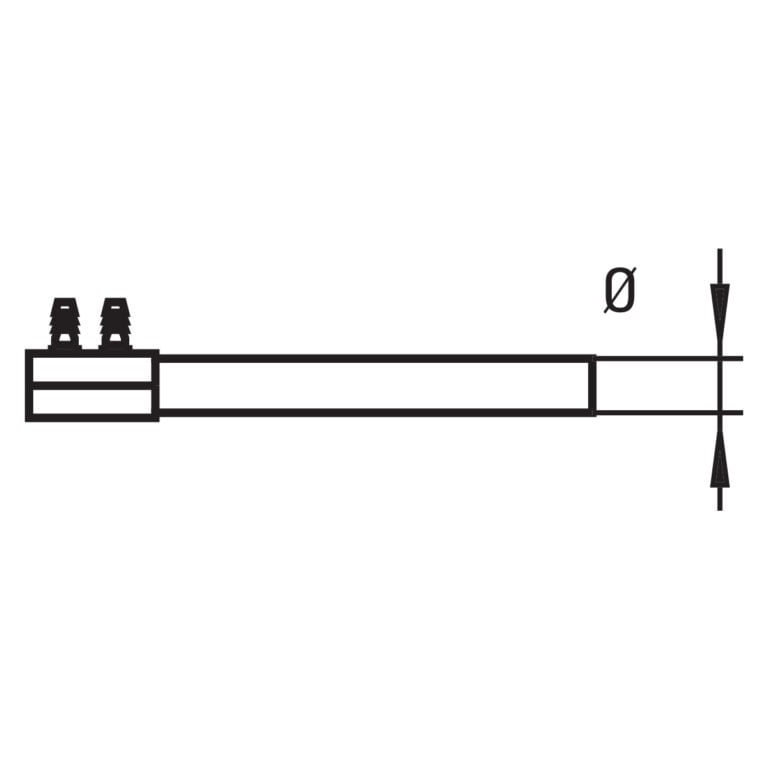

Ø mm 30 30 30 35
Ø mm 19 19 19 25

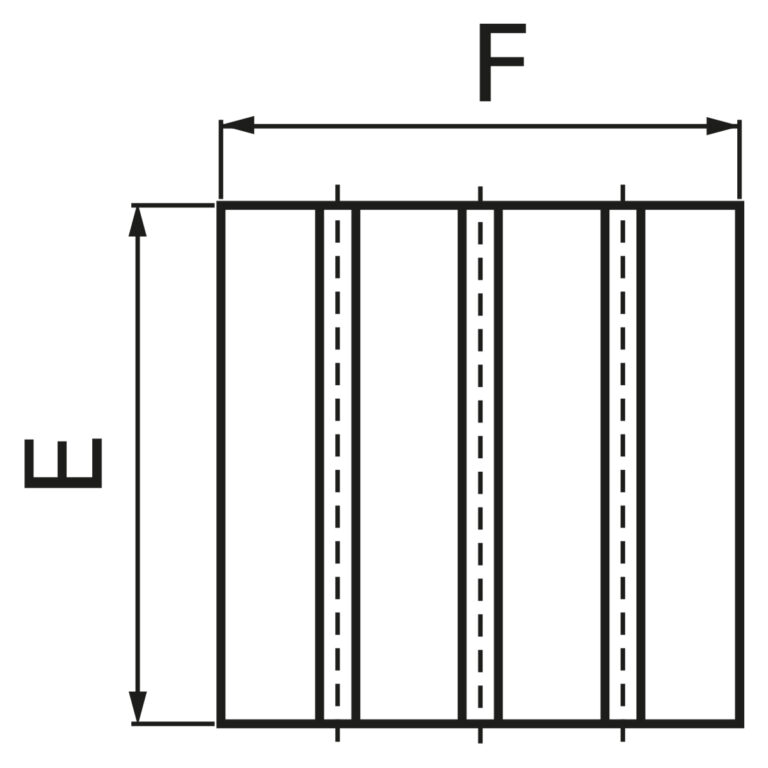

E mm 150 180 180 200
F mm 150 180 180 200

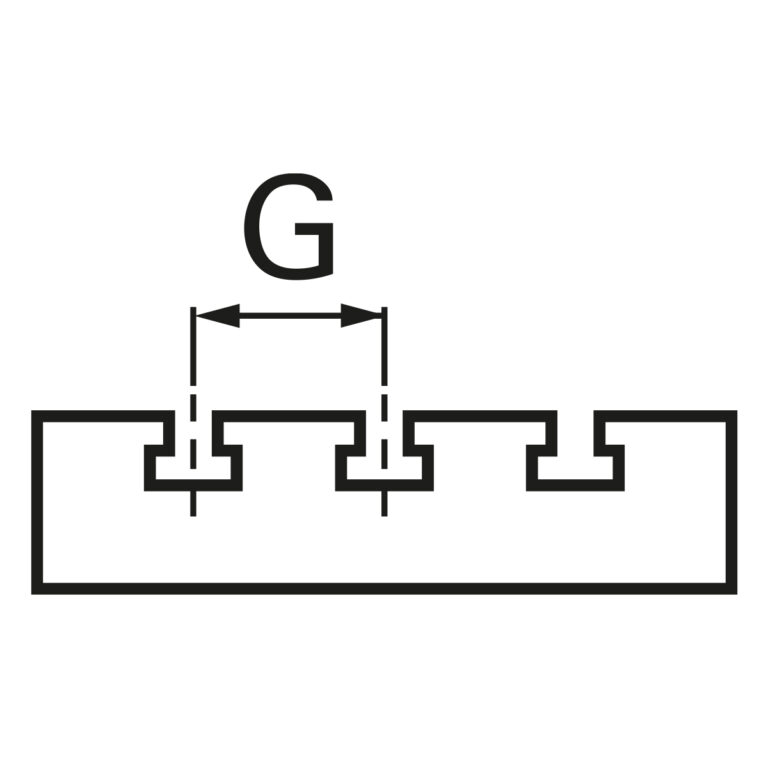

G mm 63 63 63 63

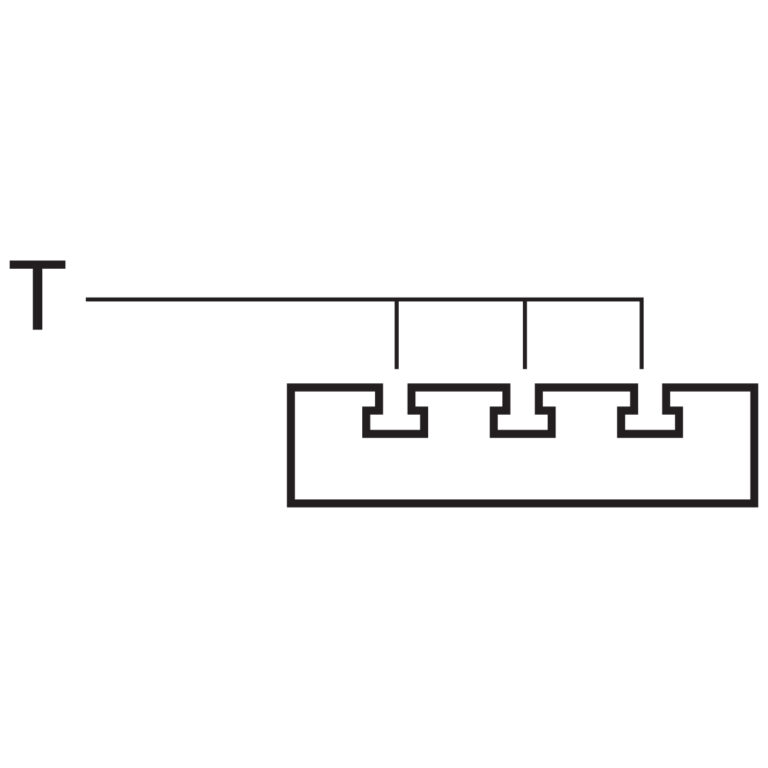

T 2 3 3 3
